Предупреждение. Не снимайте сальники, если а этом нет необходимости.
1. Снимите ведомую шестерню спидометра.

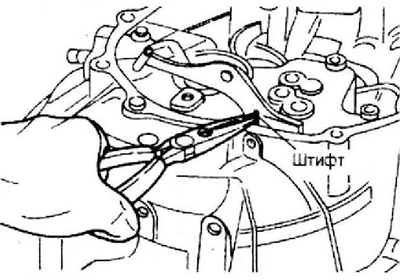

2. При помощи плоскогубцев с длинными губками удалите штифт с рычага переключения заднего хода.

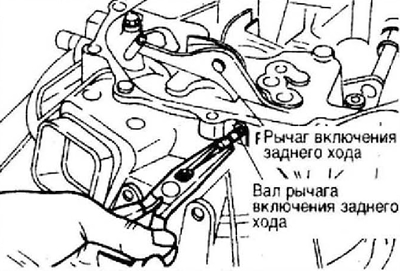

3. При помощи таких же плоскогубцев снимите вал с рычага переключения заднего хода, а затем снимите и сам рычаг.

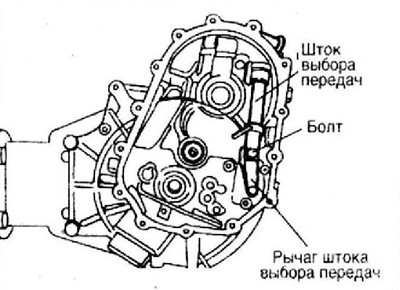

4. Отверните болт, а затем снимите шток выбора передач и тягу привода переключения передач.
5. Отверните штифт фиксатора и снимите его.

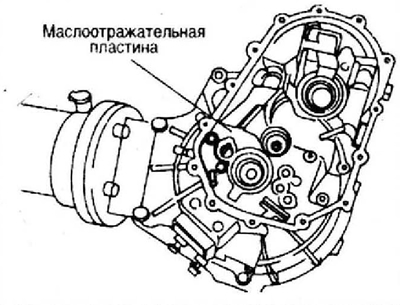

6. Отверните два болта, а затем снимите маслоотражательную пластину и прокладку.
Примечание. В случае необходимости при помощи отвертки, снимите наружное кольцо подшипника вторичного вала.
7. Вставьте отвертку в наружное кольцо подшипника вторичного вала через отверстие вала в картере сцепления.
8. Поднимите наружное кольцо подшипника.

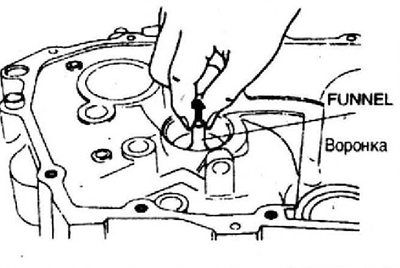

9. Поднимая воронку и наружное кольцо подшипника, снимите его.
10. При помощи отвертки снимите сальник тяги управления переключением передач.
Предупреждение. Не допускайте повреждения картера сцепления.

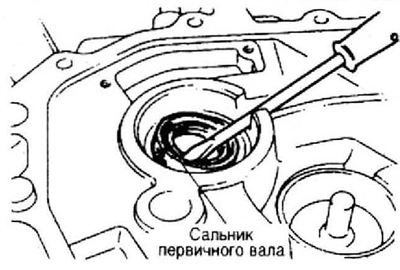

11. При помощи отвертки снимите сальник первичного вала.
12. При помощи отвертки снимите сальник дифференциала.

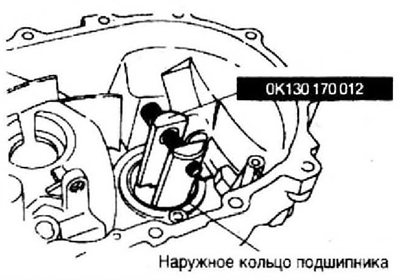

13. Установите специальное приспособление (см. рис.) на наружное кольцо подшипника дифференциала.

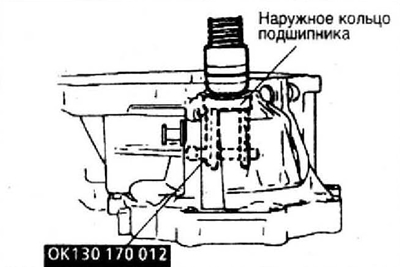

14. При помощи подходящей трубы снимите наружное кольцо подшипника.
15. После установки приспособления на наружное кольцо подшипника снимите с картера коробки передач со стороны дифференциала наружное кольцо второго подшипника и регулировочную шайбу.
16. При помощи отвертки снимите со стороны дифференциала сальник картера коробки передач.
Предупреждение. Не допускайте повреждения картера коробки передач.
17. При помощи отвертки снимите наружное кольцо подшипника вторичного вала из картера коробки передач.

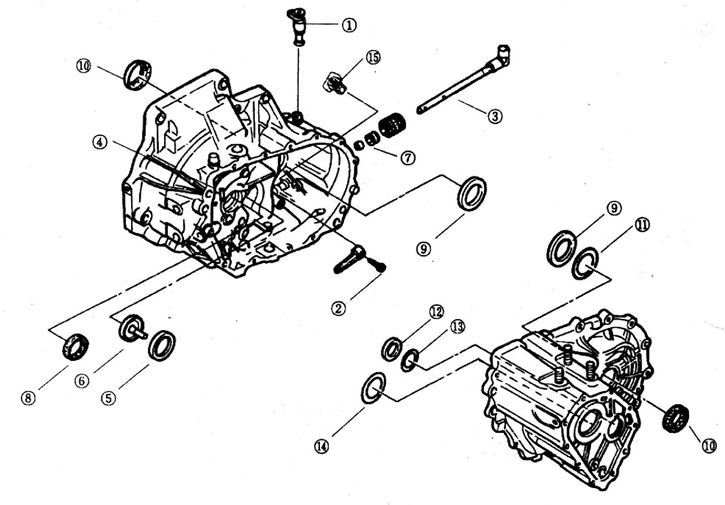

Детали картера сцепления и картера коробки передач
1 - ведомая шестерня спидометра;
2 - рычаг штока выбора передач;
3 - шток выбора передач;
4 - маслоотражательная пластина;
5 - наружное кольцо подшипника вторичного вала;
6 - воронка;
7 - сальник штока выбора передач;
8 - сальник первичного вала;
9 - наружное кольцо подшипника дифференциала;
10 - сальник дифференциала;
11 - регулировочная шайба дифференциала;
12 - наружное кольцо подшипника вторичного вала;
13 - регулировочная шайба вторичного вала;
14 - регулировочная шайба первичного вала;
15 - штифт фиксатора в сборе.
