Проверка привода смешивания
Привод получает сигналы от блока автоматического управления и включается для открывания створки смешивания. В этом приводе установлен потенциометр, определяющий положение створки смешивания.
1. Потенциометр

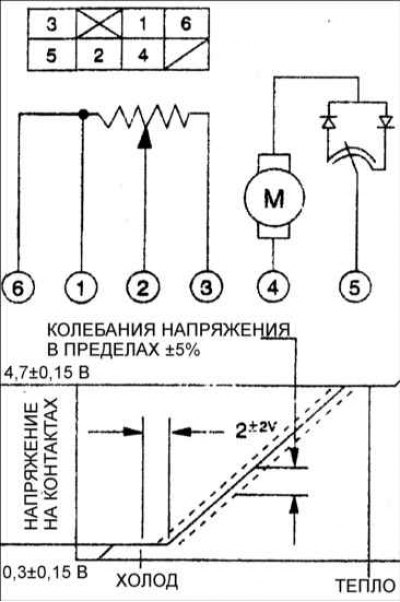

Потенциометр – это резистор, установленный на печатной плате привода. В соответствии с выходной скоростью он определяет положение створки смешивания как отношение напряжения на подвижном контакте Е1 к опорному напряжению Е и посылает свой сигнал на блок автоматического управления в качестве сигнала обратной связи.
2. Работа привода
Если сигналы с выхода блока автоматического управления будут такими, как описаны ниже, включится электродвигатель, установленный в приводе.
Скользящие контакты вращаются, будучи жестко закреплены на выходном валу электродвигателя, и он останавливается при попадании скользящего контакта на пластину контактов А или В.
При отключении выходного сигнала блока автоматического управления электродвигатель останавливается независимо от положения контакта.
Установка
1. Проверьте, заработает ли электродвигатель после подачи (+) на контакт 4 и (–) на контакт 5.
Проверьте также изменение направления его вращения на противоположное при подключении в обратном порядке.
2. При неисправности электродвигателя замените его.
