Привод управления режимами (Kia Clarus)

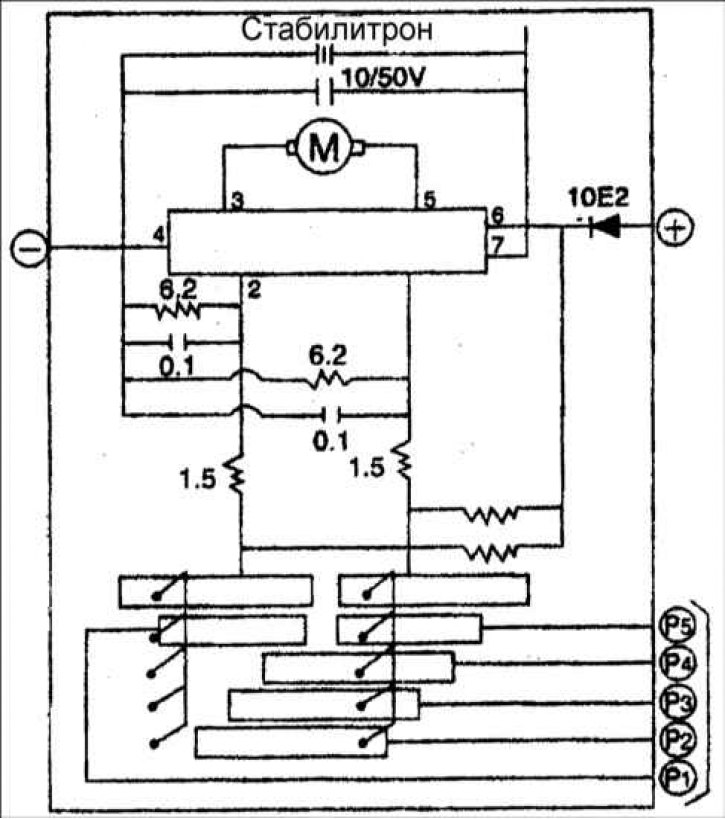

Если при помощи переключателя режимов будет выбран режим вентиляции, то блок автоматического управления пошлет сигнал выбора режима на привод управления режимами. Привод электродвигателя осуществляется сигналом положения, заложенным в приводе управления режимами.

Проверка

1. Проверьте, заработает ли электродвигатель после подачи () на контакт (1) и (-) на контакт (2). Проверьте также изменение направления его вращения на противоположное при изменении полярности питания.



2. При неисправности электродвигателя замените его.

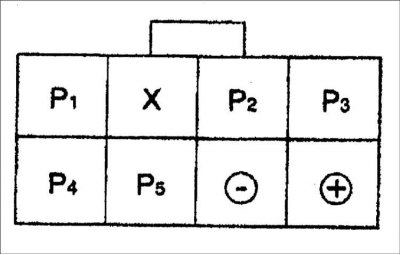

Положение контактов	Режим
Р1	Вентиляция
Р2	Вентиляция/отопление
Р3	Отопление
Р4	Антиобледенитель/отопитель
Р5	Антиобледенитель
