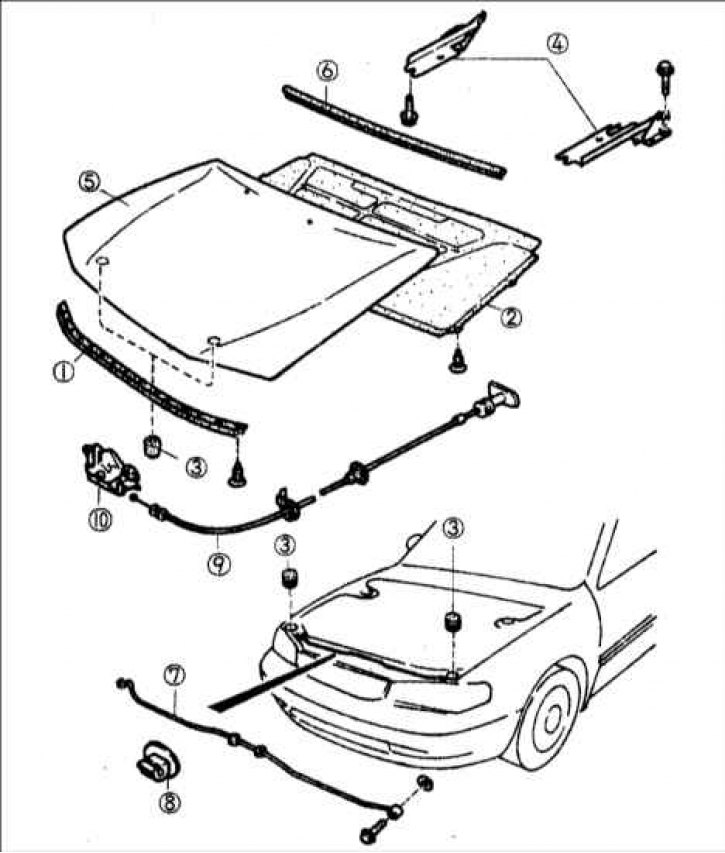

1 – уплотнитель; 2 – изолятор капота; 3 – резиновый элемент; 4 – петли капота; 5 – капот; 6 – резиновая прокладка; 7 – опора капота; 8 – фиксатор капота; 9 – трос открытия замка капота; 10 – замок капота.
Снятие
1. Снятие проводите в последовательности, показанной на рисунке, с учетом следующего.
2. Откройте капот и закрепите его на опоре.
3. Отсоедините шланг смывателя.
4. Поддержите капот так, чтобы он не упал после выворачивания болтов крепления петель.
Внимание! Снятие капота проводите с помощниками.
5. Выверните четыре болта крепления шарниров капота.
6. Если необходимо снять воздухозаборную решетку, снимите рычаги стеклоочистителей
7. Снимите установочные пробки, выверните винты крепления воздухозаборной решетки передней стенки и снимите решетку.
8. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.
Установка
9. Установку проводите в последовательности, обратной показанной на рисунке, с учетом следующего.
10. Затяните болты крепления капота от руки.
11. Закройте капот.
12. Проверьте зазоры по периметру капота. При необходимости, перемещая капот в удлиненных отверстиях для болтов крепления капота, отрегулируйте положение капота так, чтобы зазоры по периметру были равномерными и соответствовали требуемым значениям. После регулировки положения затяните болты крепления капота.
Момент затяжки: 19–25 Н·м
13. Ослабьте винты крепления замка и снимите изолятор.

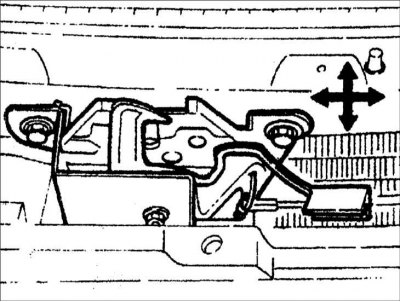

14. Регулировку замка капота проводите после выравнивания капота. Ослабьте болты и гайку крепления замка капота и совместите замок с собачкой на капоте.
Момент затяжки:
- Болты: 7,8–11 Н·м
- Гайка: 19–25 Н·м
