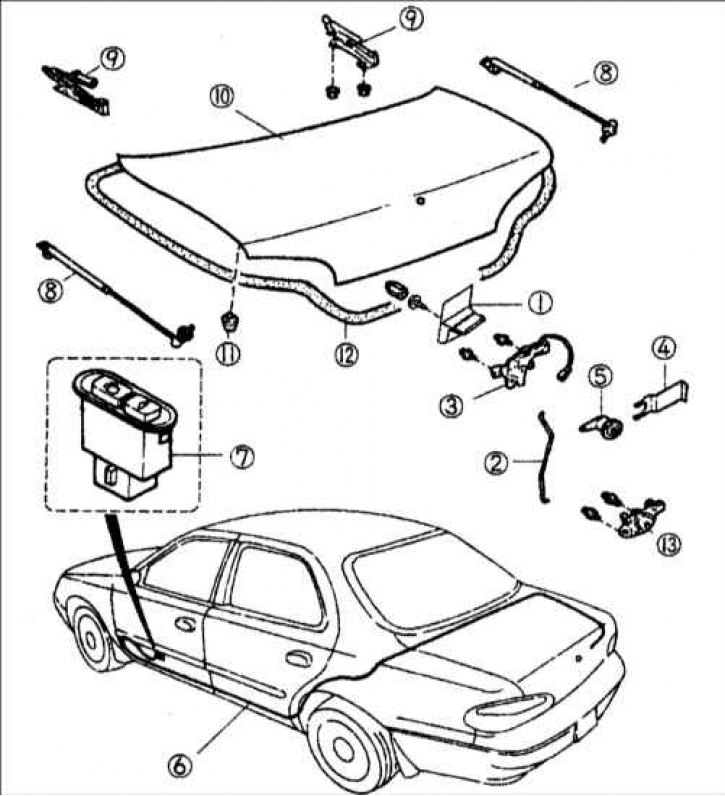

1 – предохранитель замка крышки багажника; 2 – открывающая тяга; 3 – замок багажника; 4 – фиксатор цилиндра замка; 5 – цилиндр замка багажника; 6 – проводка электрического замка багажника; 7 – выключатель электрического замка багажника; 8 – демпферы багажника; 9 – петли багажника; 10 – панель багажника; 11 – резиновый элемент; 12 – уплотнитель багажника; 13 – собачка замка багажника.
Снятие
1. Снятие проводите в последовательности, показанной на рисунке, с учетом следующего.

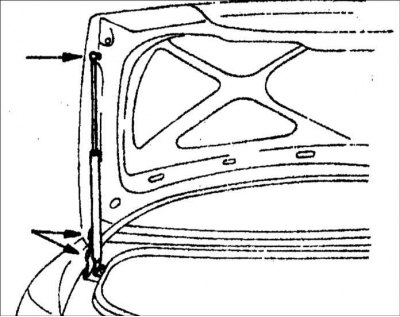

2. Выверните болты крепления крышки багажника и затем снимите крышку багажника.
Внимание! Снятие крышки багажника проводите с помощниками.

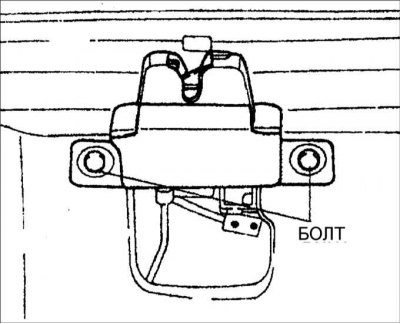

3. Выверните болты крепления замка и извлеките замок крышки багажника.
4. Отсоедините отпирающий трос и тягу крышки замка и снимите замок крышки.
5. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.
Установка
6. Установку проводите в последовательности, обратной снятию, с учетом следующего.
7. При установке сначала временно затяните болты, а затем затяните полностью после регулировки зазоров.

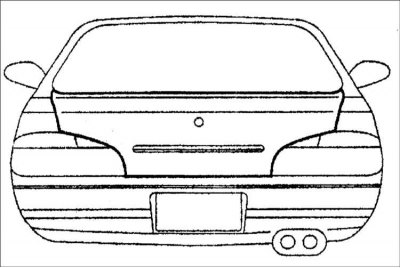

8. Отрегулируйте положение крышки багажника, перемещая ее в удлиненных отверстиях для болтов крепления петель так, чтобы зазоры по периметру были равномерными.

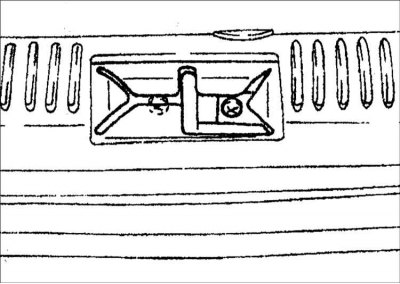

9. Ослабьте болты и отрегулируйте положение собачки замка крышки багажника.
