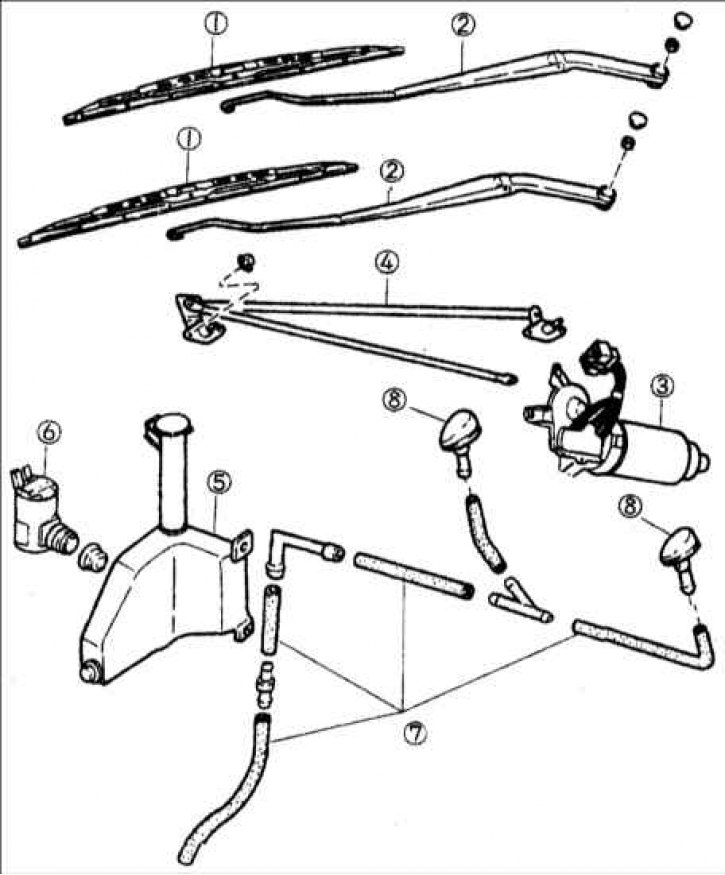

1 – щетка стеклоочистителя; 2 – рычаг стеклоочистителя; 3 – электродвигатель стеклоочистителя; 4 – тяга стеклоочистителя; 5 – бачок омывателя; 6 – двигатель омывателя; 7 – шланг омывателя; 8 – сопло стеклоомывателя.
Снятие
1. Включите и выключите стеклоочиститель ветрового стекла для того, чтобы рычаги стеклоочистителя со щетками остановились в исходном положении.

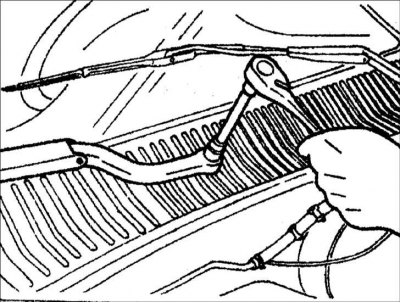

2. Снимите крышки, выверните гайки и снимите рычаги стеклоочистителя.
3. Выверните шесть винтов и снимите два крепежных элемента.

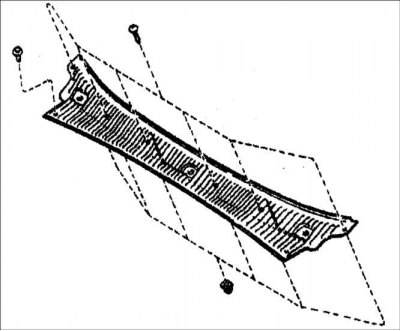

4. Снимите воздушную решетку.

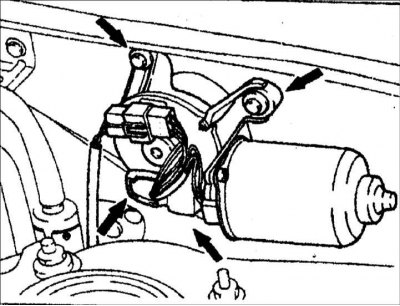

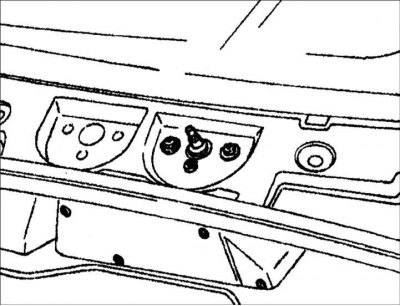

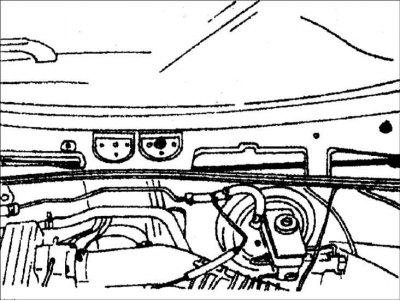

5. Откройте капот и выверните 4 болта крепления электродвигателя стеклоочистителя.
6. Отверните гайку.
7. Снимите рычаг и направляющий вал.
8. Выверните болт и гайку.
9. Извлеките узел передаточного механизма вверх из крышки капота со стороны водителя.
10. Отсоедините разъем от электродвигателя стеклоочистителя.

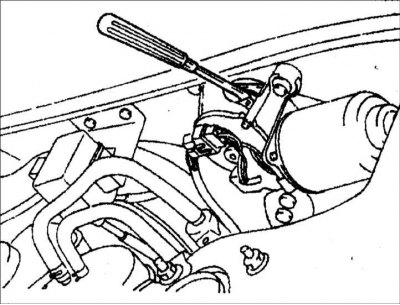

11. Снимите соединенную часть передачи и электродвигатель стеклоочистителя при помощи отвертки.
12. Снимите электродвигатель стеклоочистителя с решетки.

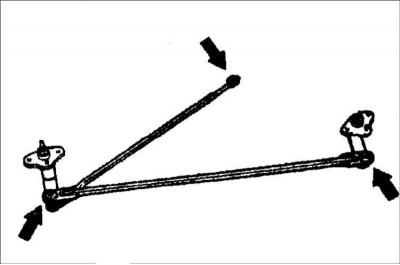

13. Проверьте сопротивление, перемещая каждую из тяг рукой. При наличии сопротивления разберите механизм и смажьте его.

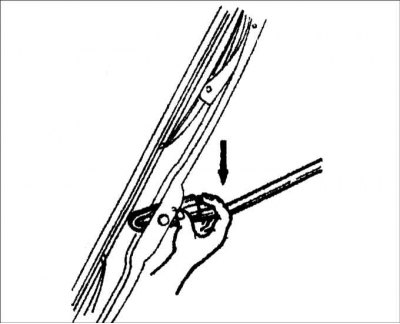

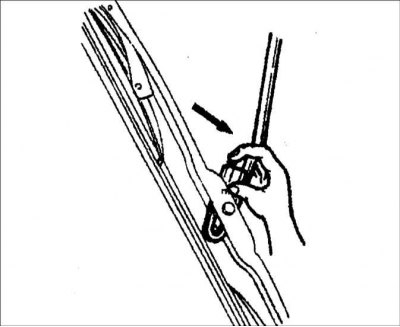

14. Снимите щетку стеклоочистителя, нажимая на подвеску в направлении внутрь и вниз.
15. Проверьте состояние и замените щетку стеклоочистителя в сборе.
Установка
1. Установку проводите в последовательности, обратной снятию, с учетом следующего.
Внимание! Перед установкой убедитесь, что мотор и стеклоочиститель находятся в положении остановки.
2. Установите рычажный механизм следующим образом:
- вставьте рычажный механизм через панель передней стенки со стороны водителя;
- совместите отверстия и выступы рычажного механизма в сборе, а затем установите рычажный механизм при помощи шайб и гаек;
Момент затяжки: 7–10 Н·м
- подключите разъем электродвигателя и установите стеклоочиститель в положение остановки.

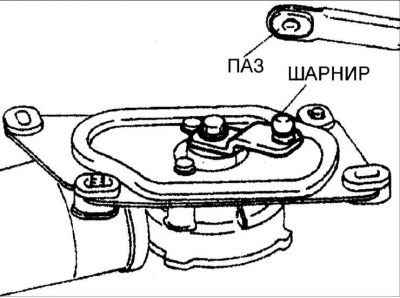

3. Установите шарнир и электродвигатель стеклоочистителя следующим образом:
– полностью вытяните рычажный механизм в сборе;
– совместите выступ и паз, а затем установите электродвигатель стеклоочистителя при помощи шайб и гаек.
Момент затяжки: 7–10 Н·м
4. Установите рычаг и щетки стеклоочистителя (сторона водителя) следующим образом:

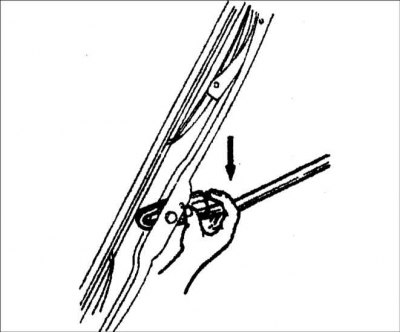

- наденьте щетку на рычаг стеклоочистителя;
- наверните гайку крепления рычага.
Момент затяжки: 10–14 Н·м
5. Установите рычаг стеклоочистителя и щетку стеклоочистителя (правая передняя сторона) следующим образом:
- наденьте щетку на рычаг стеклоочистителя;
- наверните гайку крепления рычага;
Момент затяжки: 10–14 Н·м

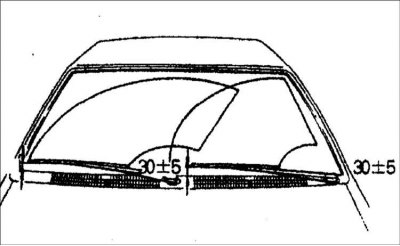

- переместите щетку в положение остановки.

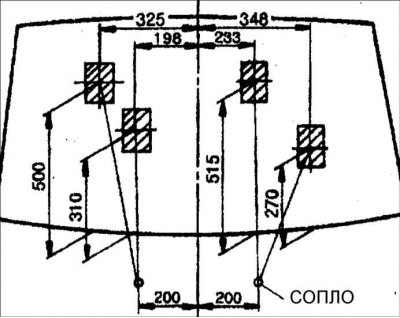

6. С помощью иголки или другого острого предмета отрегулируйте сопла омывателя.
