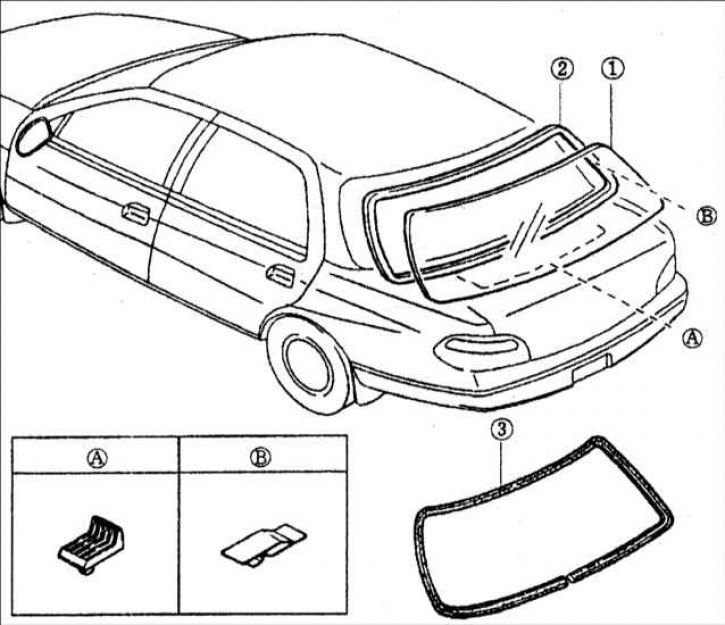

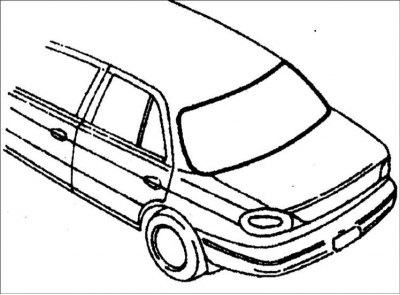

1 – заднее стекло; 2 – задняя накладка; 3 – черный молдинг.

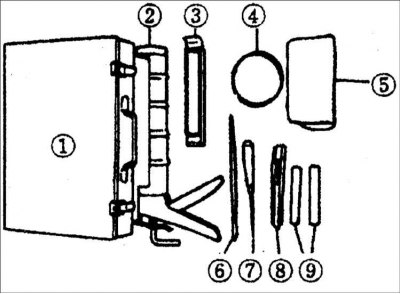

Набор инструментов 0305 870 А для снятия и установки стекла
1 – инструментальный ящик; 2 – шприц для уплотнителя; 3 – съемник молдинга; 4 – рояльная проволока; 5 – ветошь; 6 – кисть; 7 – шило; 8 – нож; 9 – бруски.
Снятие
Внимание! Для снятия и установки стекла используйте специальный набор инструментов. 49 0305 870 А.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите облицовку верхней задней дверной рамы, задней стойки и заднюю багажную полку.
3. Отключите разъем заднего обогревателя стекла.
4. Снимите окантовку заднего стекла.
5. Снимите стекло, отделив стекло от уплотнителя с помощью стандартного электрического или ручного съемного инструмента, или используйте следующую процедуру.

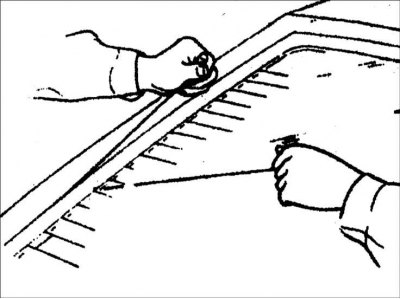

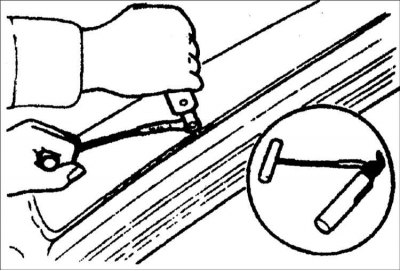

При помощи шила сделайте отверстие в уплотнителе. Пропустите через это отверстие конец отрезка рояльной проволоки длиной примерно 40 см и прикрепите к обоим концам бруски.
6. Два человека должны взять эти бруски, один изнутри, а другой снаружи автомобиля, а затем разрезать уплотнитель вокруг стекла.
7. Снимите стекло с кузова.
Внимание! Режьте по границе между стеклом и уплотнителем.
Внимание! В случае очень сильного разогрева рояльная проволока может лопнуть, поэтому периодически давайте ей остывать и не работайте слишком долго на одном месте.
Внимание! Если стекло не подлежит повторному использованию, то снятие можно произвести быстрее, если вместо рояльной проволоки использовать инструмент, аналогичный показанному на рисунке.
Установка

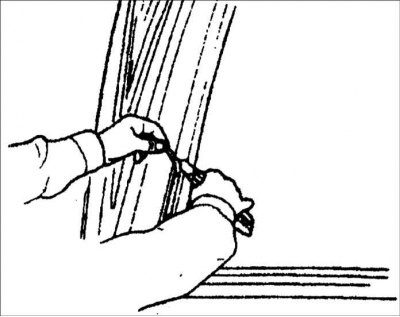

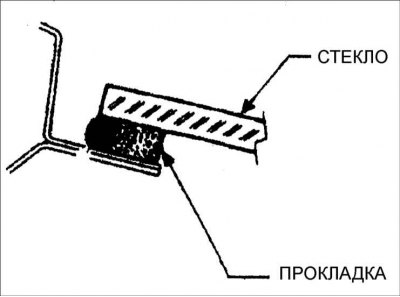

1. При помощи ножа аккуратно выровняйте уплотнитель на кузове. Оставьте слой толщиной примерно 1–2 мм.
Внимание! В случае выкрашивания старого уплотнителя заделайте эти места новым уплотнителем.
2. Тщательно очистите и удалите всю консистентную смазку в зоне шириной 5 см по периметру стекла и клей, оставшийся на кузове.

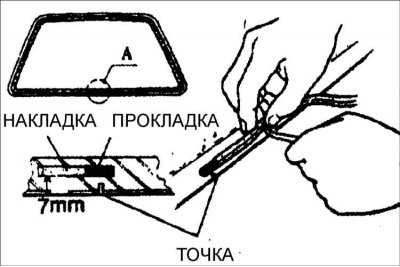

3. Приклейте накладку по периметру стекла на расстоянии 7 мм от края.
Внимание! Прочно приклейте накладку и дайте ей просохнуть.

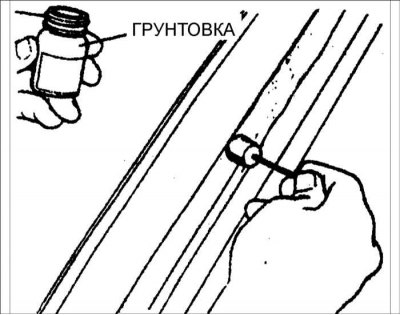

4. С помощью кисти нанесите грунтовку по периметру стекла и кузова и дайте ей просохнуть в течение 20–30 минут.
Внимание! Не допускайте контакта загрунтованных поверхностей с грязью, водой, маслом и т.д. и не трогайте их руками.

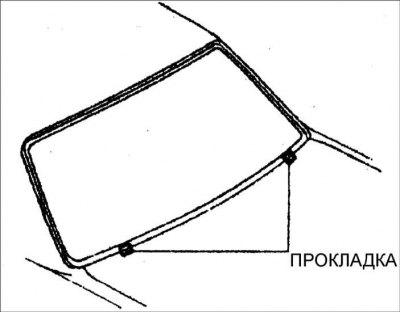

5. Установите распорки в положения, показанные на рисунке.
Внимание! Замените все неисправные зажимы на новые.

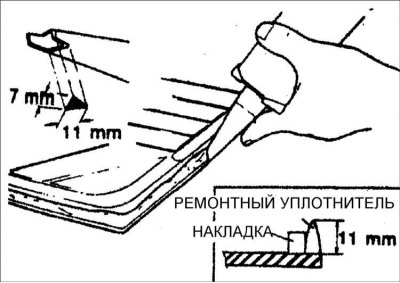

6. Когда грунтовка высохнет, нанесите при помощи шприца для уплотнителя валик ремонтного уплотнителя толщиной 11 мм на ширину 7 мм с внешней стороны стекла.
Внимание! Срежьте сопло патрона ремонтного уплотнителя, как показано на рисунке.

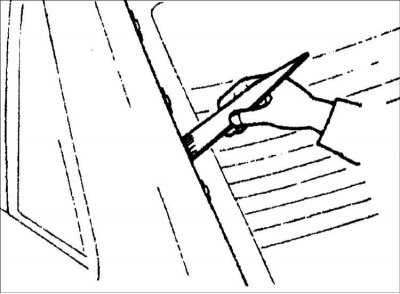

Внимание! При необходимости разгладьте ремонтный уплотнитель, чтобы исправить какие–либо неровности.

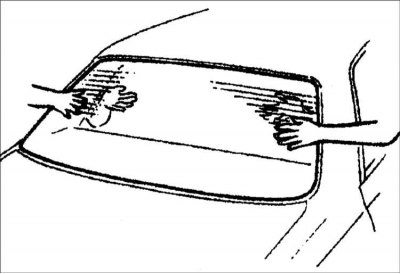

7. Прикрепите заднее стекло к кузову.
Внимание! Чтобы не подвергать заднее стекло давлению в случае резкого закрытия двери, держите окно двери открытым, пока ремонтный уплотнитель не затвердеет в достаточной степени.

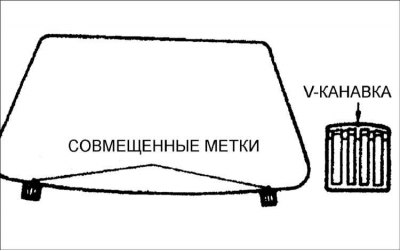

Внимание! Совместите метки на стекле с V–образными пазами на распорках.
Время затвердевания ремонтного уплотнителя:
- При температуре 20°C
- Время затвердевания поверхности: 1 час
- Время, требуемое до начала эксплуатации автомобиля: 4 часа
- При температуре 35°C
- Время затвердевания поверхности: 10 мин
- Время, требуемое до начала эксплуатации автомобиля: 2 часа
 |  |
8. При необходимости удалите излишки или добавьте ремонтный уплотнитель.
9. Проверьте отсутствие течи воды. При обнаружении течи хорошо сотрите воду и добавьте ремонтный уплотнитель.
10. После проверки на отсутствие течи воды установите облицовку верхней задней дверной рамы, задней стойки и заднюю багажную полку.
11. Подключите разъем обогревателя заднего стекла.
