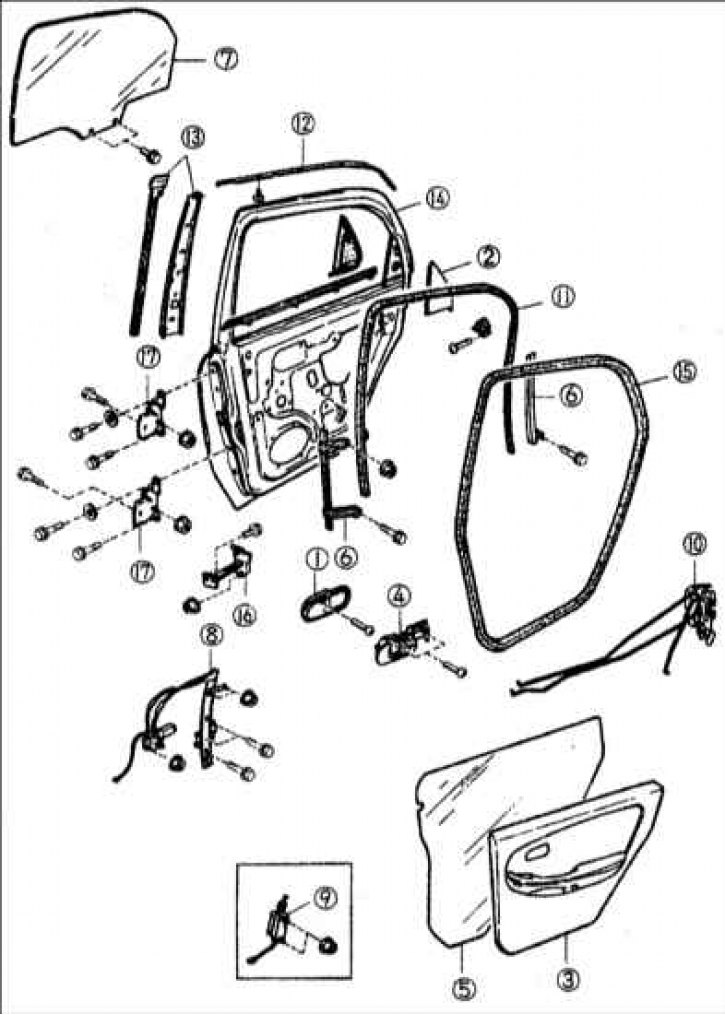

1 – крышка внутренней ручки; 2 – внутренняя отделка двери; 3 – обивка двери; 4 – сборка внутренней ручки; 5 – защитный экран двери; 6 – направляющие стекла "А"/"В"; 7 – стекло; 8 – стеклоподъемник; 9 – управляющий механизм замка; 10 – замок двери; 11 – направляющий паз стекла; 12 – окантовка двери; 13 – отделка двери и центральная прокладка; 14 – каркас двери; 15 – уплотнение; 16 – ограничитель открытия двери; 17 – петли.
Снятие
1. Полностью опустите стекло двери.

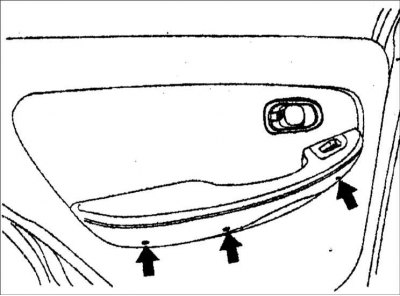

2. Снимите внутреннюю ручку, ручку стеклоподъемника и подлокотник.
3. Снимите обивку двери и кнопку замка двери.
Внимание! Для автомобилей с электрическими стеклоподъемниками и замками двери отключите разъем жгута проводов.
4. Снимите защитный экран двери.
Внимание! Снимайте защитный экран двери осторожно, чтобы его можно было использовать.

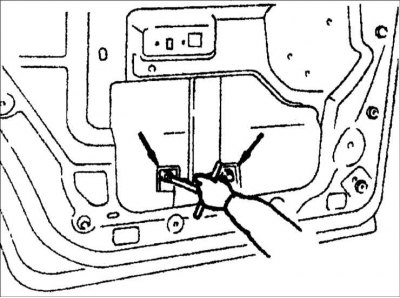

5. Повернув заднюю часть стекла двери вниз, выверните болты крепления стекла двери и достаньте стекло двери вверх и наружу.

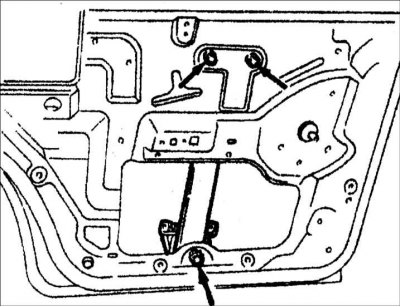

6. Выверните болты крепления стеклоподъемника и извлеките стеклоподъемник через рабочее отверстие.
7. Снимите стеклоподъемник, тягу и отверните гайки крепления наружной ручки.

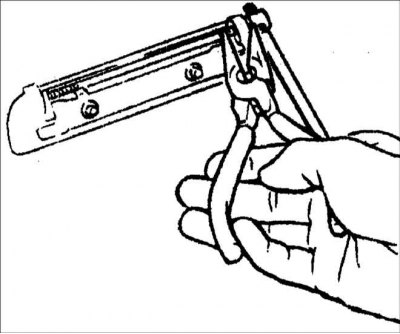

8. Снимите наружную ручку.

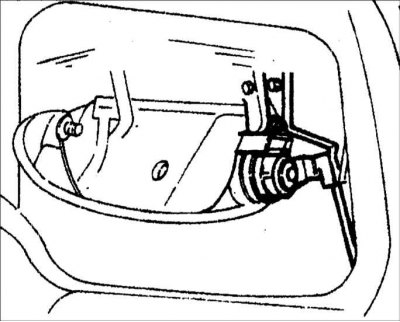

9. Снимите держатель цилиндра замка двери и снимите подгруппу ключа двери.

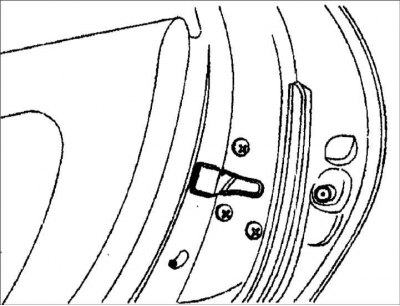

10. Выверните винты и снимите замок двери в сборе.
11. Удалите штифт ограничителя открывания двери.

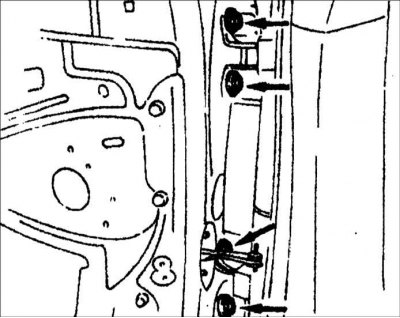

12. Выверните болты крепления петель двери и снимите дверь.
Установка
1. Установку двери проводите в последовательности, обратной снятию, с учетом следующего.
2. При установке треугольной форточки смажьте мыльным раствором наружный периметр уплотнителя.
3. После установки стеклоподъемника отрегулируйте его так, чтобы стекло двери легко и плавно перемещалось вверх и вниз.
Внимание! При необходимости смажьте ограничитель открытия двери.
Моменты затяжки, Н·м
- Замок двери в сборе: 4,2–6,18
- Наружная ручка: 8,8–13
- Гайка крепления стеклоподъемника: 8,8–13
- Болт крепления стеклоподъемника: 7,8–11
- Собачка замка двери: 18–26
- Болт крепления петли двери: 18–29
Регулировка

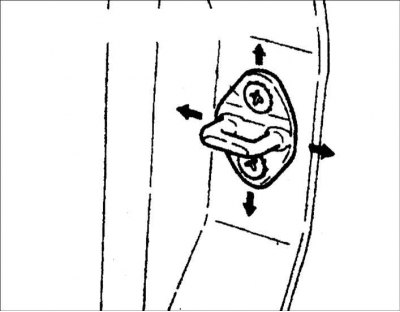

1. Проверьте, чтобы дверь легко закрывалась, и не было люфта. В случае необходимости ослабьте винты собачки крепления и отрегулируйте положение двери, перемещая собачку замка двери по вертикали или по горизонтали.
2. Проверьте задний зазор между дверью и кузовом. В случае необходимости отрегулируйте дверь, перемещая собачку замка двери по горизонтали.
Момент затяжки: 18–26 Н·м
Петли двери

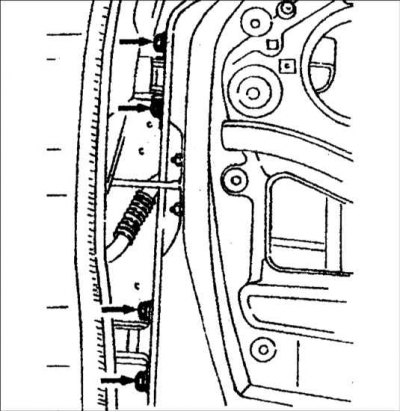

1. Откройте дверь, и если в петлях имеется люфт, то затяните болты крепления петли двери (показаны стрелками).
2. Чтобы отрегулировать зазор между дверью и кузовом, ослабьте болты крепления петли двери и проведите регулировку.
Момент затяжки: 17,64–29,4 Н·м
