1 – переднее сидение; 2 – подушка заднего сидения; 3 – спинка заднего сидения; 4 – установочный кронштейн подушки заднего сидения; 5 – электродвигатель продольного перемещения сидения; 6 – передний подъемный электродвигатель; 7 – задний подъемный электродвигатель; 8 – электродвигатель изменения угла наклона спинки; 9 – электрические выключатели сидения.
Снятие
1. Переместите переднее сидение назад до упора.
2. Выверните два болта переднего крепления салазок сидения.
3. Переместите переднее сидение вперед до упора.
4. Снимите крышки закрывающие гайки крепления задней части салазок переднего сидения, и отверните гайки (показаны стрелками).
5. Снимите переднее сидение.
Проверка
1. Проверьте, чтобы рычаг регулировки сиденья и рычаг механизма наклона спинки двигались легко.
2. Проверьте надежность затяжки болтов крепления сиденья. При необходимости затяните болты требуемым моментом.
Момент затяжки: 38–51 Н·м

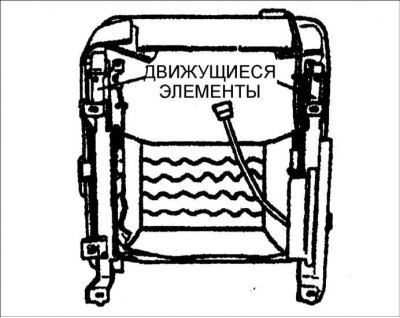

3. Нанесите консистентную смазку на движущиеся детали.
4. Проверьте износ рычага регулировки сидения.
Установка
Установка проводится в последовательности, обратной снятию.
Момент затяжки:
- Болтов крепления механизма наклона спинки: 34–56 Н·м
- Гайка крепления рычага подъема спинки: 17–25 Н·м
