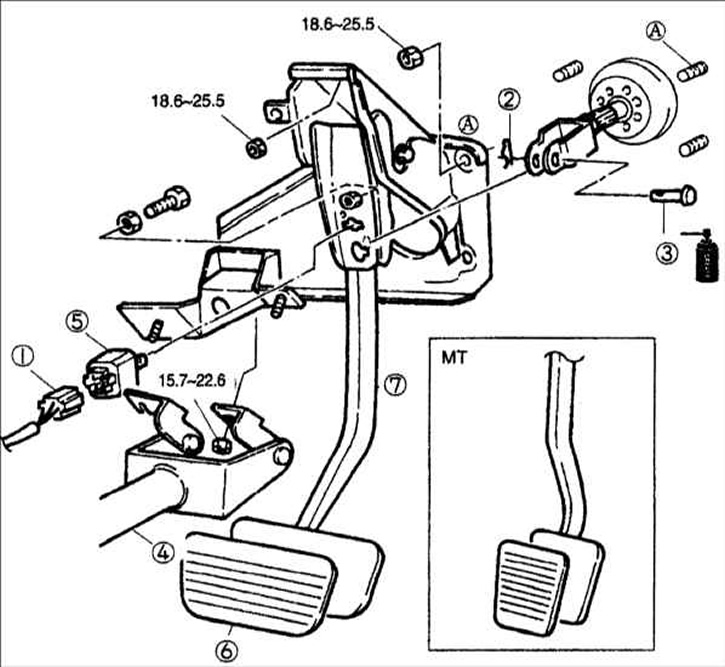

1 – разъем выключателя стоп–сигнала; 2 – пружинный шплинт; 3 – штифт с головкой и отверстием под шплинт; 4 – вал рулевой колонки; 5 – выключатель стоп–сигнала; 6 – накладка педали; 7 – педаль тормоза.
Снятие и установка
1. Разборку проводите в последовательности, показанной на рисунке, с учетом следующего.
2. Снимите шплинт и удалите штифт с головкой и отверстием под шплинт.
3. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.
4. Сборку проводите в последовательности, обратной показанной на рисунке, с учетом следующего.
5. После установки проверьте и, при необходимости, отрегулируйте высоту установки педали тормоза и зазор.
