1 – кожух; 2 – регулировочная гайка; 3 – возвратная пружина; 4 – передний трос стояночного тормоза; 5 – гайка; 6 – фиксатор; 7 – задний трос стояночного тормоза.
Проверка

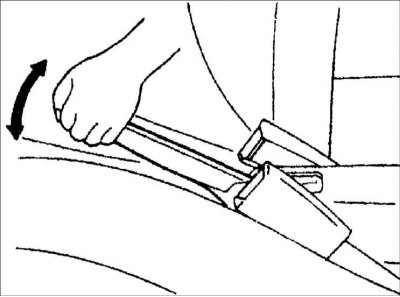

Убедитесь в том, что ход рычага соответствует указанному ниже значению при поднятии его с усилием 98 Н (10 кгс).
Ход: 5–7 щелчков
Регулировка
1. Перед регулировкой пустите двигатель и несколько раз нажмите на педаль тормоза при движении автомобиля задним ходом.
2. Выключите двигатель.
3. Выверните болт и снимите крышку рычага стояночного тормоза.

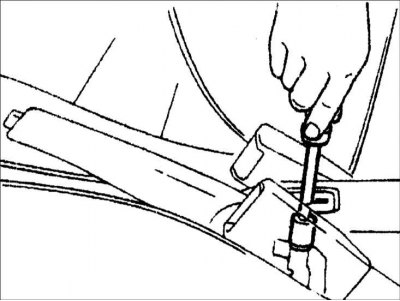

4. Извлеките зажим регулировочной гайки и поверните регулировочную гайку впереди стояночного троса.
5. После регулировки выполните следующие проверки:
- включите зажигание, поднимите рычаг тормоза на один щелчок и убедитесь, что контрольная лампа загорелась;
- убедитесь в отсутствии заедания заднего тормоза.
Снятие и установка
Внимание! Отрегулируйте ход рычага стояночного тормоза.
Внимание! Несколько раз нажмите на педаль тормоза и убедитесь в отсутствии заедания задних тормозов при вращении колеса вручную.
1. Снятие проводите в последовательности, показанной на рисунке.
2. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.
3. Установку проводите в последовательности, обратной показанной на рисунке.
