Свободный ход педали тормоза (Kia Clarus)

Проверка

1. С выключенным двигателем нажмите на педаль тормоза несколько раз для того, чтобы убрать любые люфты в системе.

2. Снимите пружинный зажим и убедитесь, что отверстия на вилке и педали совпадают, затем снова установите зажим.

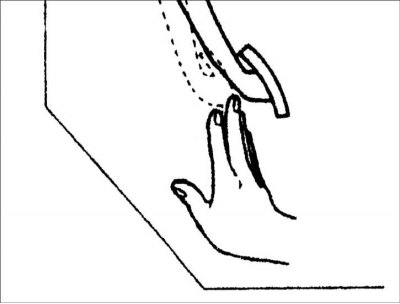

3. Рукой нажмите на педаль тормоза до появления ощутимого сопротивления и измерьте свободный ход педали.

Свободный ход педали тормоза: 4–7 мм

Регулировка

1. Снимите пружинный зажим и штифт.

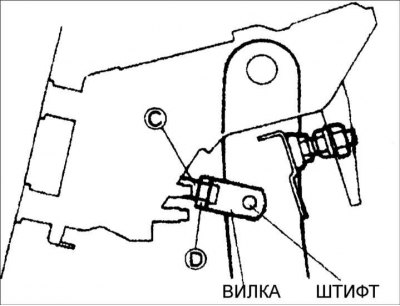

2. Ослабьте стопорную гайку (D) и совместите отверстия на вилке и педали поворотом толкателя (С).

3. Установите штифт и пружинный зажим.

4. Затяните стопорную гайку (D).

Момент затяжки: 23,5–34,3 Н·м

5. По окончании регулировки проверьте высоту педали и включение лампы стоп–сигнала.
