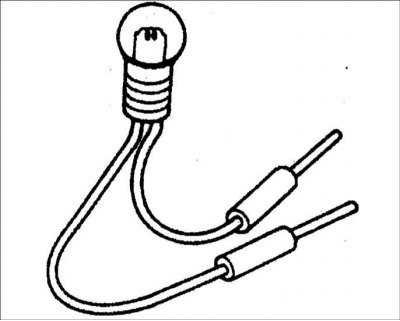

Испытательная пампа
Испытательная лампа с напряжением питания 12 В используется для простой проверки наличия напряжения или обнаружения короткого замыкания.
Внимание! Для проверки цепи управления нельзя использовать лампу, мощность которой превышает 3,4 Вт.

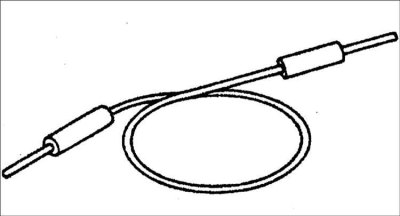

Соединительный провод
Соединительный провод используется для обнаружения короткого замыкания в цепи источника питания или проверки качества соединения с корпусом.
Внимание! Не соединяйте проводом цепь источника питания и корпус – это может привести к выходу из строя проводки или электрических узлов.
Вольтметр

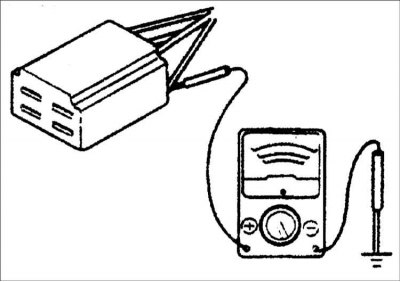

1. Вольтметр постоянного тока используется для измерения напряжения в цепи. Следует использовать вольтметр с пределом измерения 15 В или более.
2. Для проведения измерения соедините красный () щуп с точкой, в которой измеряется напряжение, а черный (–) щуп – с корпусом.
Омметр
