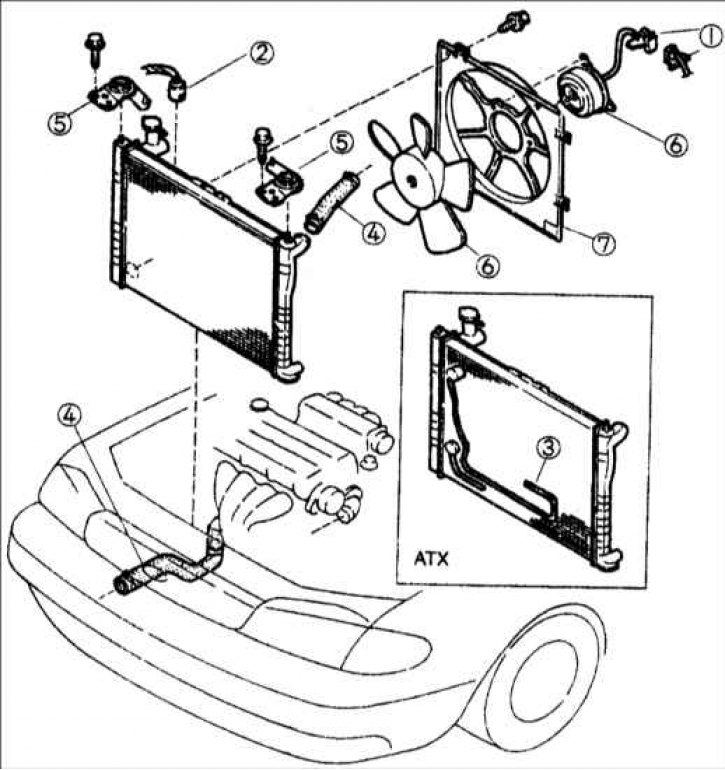

1 – электрический разъем вентилятора радиатора; 2 – электрический разъем вентилятора конденсатора; 3 – шланги масляного радиатора (АКП); 4 – верхний и нижний шланги радиатора; 5 – кронштейн радиатора; 6 – вентилятор радиатора и электродвигатель; 7 – обтекатель радиатора.
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите заборник свежего воздуха.
3. Слейте охлаждающую жидкость в подходящий контейнер.
4. Снимите радиатор в следующей последовательности:
- отсоедините электрический разъем от вентилятора радиатора;
- отсоедините электрический разъем от вентилятора конденсатора (кондиционер);
- отсоедините шланги масляного радиатора (АКП);
- отсоедините верхний и нижний шланги радиатора;
- снимите кронштейн радиатора;
- снимите вентилятор радиатора и электродвигатель;
- снимите обтекатель радиатора.
Проверка
1. Проверьте радиатор на отсутствие трещин, повреждений и утечек.
2. Проверьте на отсутствие погнутых пластин радиатора. При необходимости, используя расческу, выпрямите платины.
3. Проверьте состояние входного и выходного патрубков радиатора.
Установка
1. Установка проводится в последовательности, обратной снятию.
Внимание! Установите хомут крепления шланга на то же место шланга, где он находился перед снятием.
2. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
3. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
