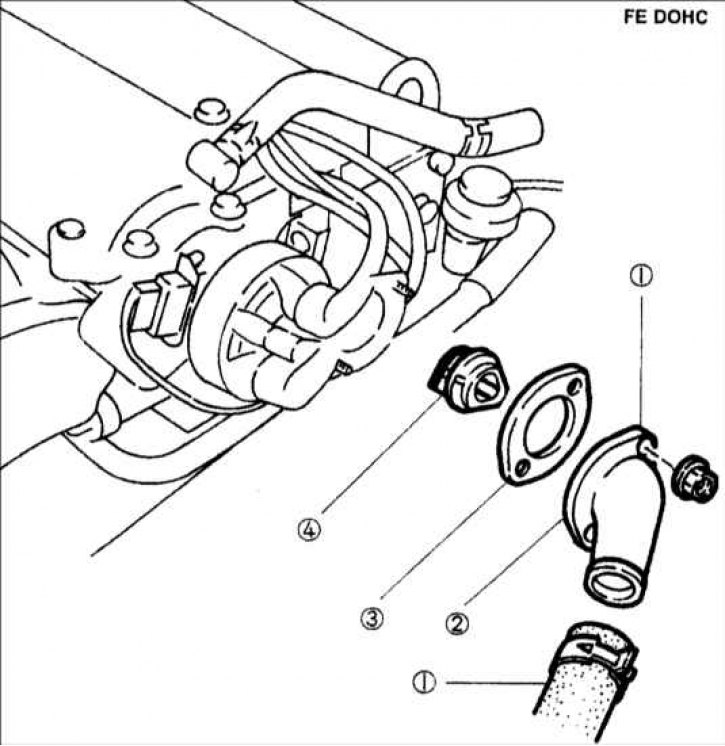

1 – верхний шланг; 2 – крышка термостата; 3 – прокладка; 4 – термостат.
Снятие
1. Снимите нижний грязезащитный щиток.
2. Снимите крышку радиатора, отверните сливную пробку и слейте охлаждающую жидкость в подходящую емкость.
3. Снимите верхний шланг.
4. Отверните гайки и снимите крышку термостата.
5. Снимите термостат.
Проверка
1. Визуально проверьте состояние термостата.
2. На нитке подвесьте термостат в прозрачном сосуде с водой.
3. Вставьте в воду термометр, нагревайте сосуд с водой и наблюдайте за клапаном термостата. Определите температуру начала открытия и полного открытия клапана термостата.
| Проверка | FE DOHC | Т8 DOHC |
| Температура начала открытия клапана | 86,5–89,5°C | 80,5–83,5°C |
| Температура полного открытия клапана | 100°C | 95°C |

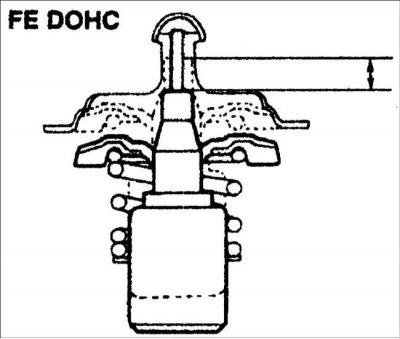

| Ход полностью открытого клапана | 8,0 мм | 8,0 мм |
Установка
1. Удалите инородные материалы с сопрягаемых поверхностей крышки термостата.

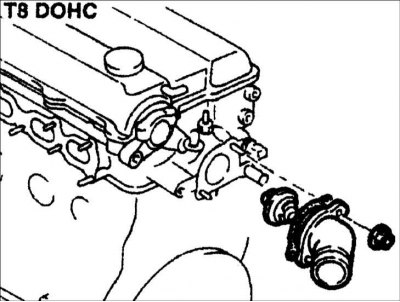

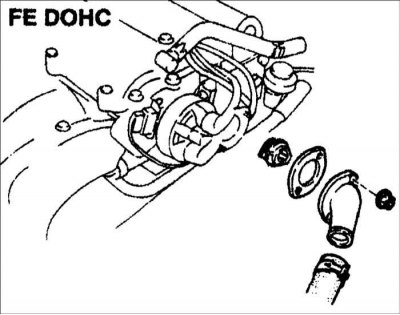

2. Установите термостат в головку цилиндра так, чтобы установочный штифт располагался сверху.
3. Установите прокладку уплотнительным покрытием в сторону головки цилиндров.
4. Установите крышку термостата и закрепите ее гайками.
Момент затяжки: 19–26 Н·м
5. Подсоедините верхний шланг.
Внимание! Установите на прежнее место хомут крепления шланга.
6. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
7. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
