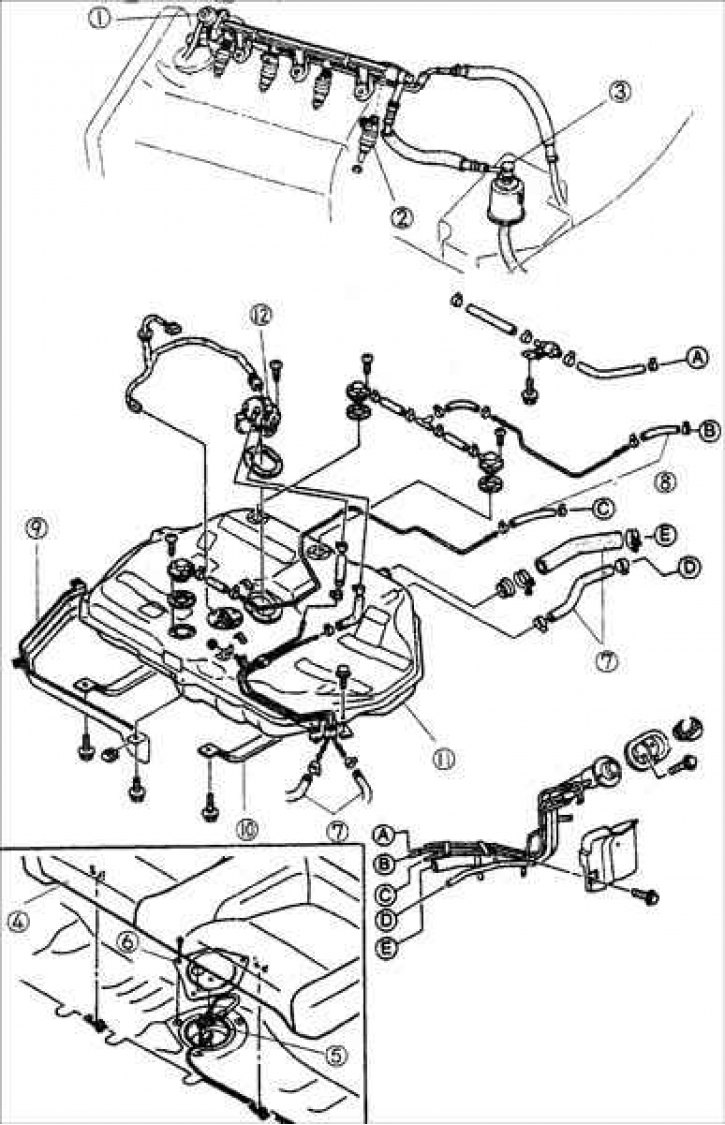

1 – регулятор давления топлива; 2 – форсунка; 3 – топливный фильтр (контура высокого давления); 4 – заднее сидение; 5 – разъем топливного насоса; 6 – крышка; 7 – топливный шланг; 8 – шланг системы удаления паров топлива; 9 – гаситель пульсаций; 10 – кронштейн топливного бака; 11 – топливный бак; 12 – топливный насос.
Топливная система состоит из следующих элементов:
- электрического топливного насоса;
- топливных фильтров (2);
- топливопроводов;
- регулятора давления топлива;
- форсунок (4);
- реле топливного насоса.
Электрический топливный насос подает профильтрованное топливо под давлением по топливопроводам к каждой форсунке. Для снижения до минимума шума во время работы топливный насос установлен в топливном баке.
Давление топлива регулируется при помощи клапана специального регулятора. Напряжение на форсунки подается от аккумуляторной батареи через главное реле.
Топливо дозируется и впрыскивается через отверстия распылителей форсунок в соответствии с сигналами, получаемыми от блока управления (РСМ), при этом игла отводится от седла и топливо впрыскивается в цилиндр через отверстие распылителя форсунки.
Количество топлива, подаваемого во впускной тракт двигателя, определяется длительностью импульсов, вырабатываемых блоком управления двигателем и подаваемых на форсунки.
Топливные трубопроводы и шланги обеспечивают передачу топлива от топливного бака к топливной магистрали и форсункам и возвращают лишнее топливо в бак. Топливные трубопроводы, закрепленные на днище автомобиля, необходимо периодически осматривать на отсутствие вмятин и деформации, так как за счет сужения их проходов возможно ограничение потока топлива.
Топливные трубопроводы и шланги также обеспечивают передачу паров топлива от топливного бака к канистре с активированным углем, где они собираются при выключенном двигателе. После пуска двигателя и прогрева до рабочей температуры блок управления двигателем открывает электромагнитный клапан, и пары топлива из канистры поступают в двигатель и сжигаются.
