Система содержит контрольный клапан рециркуляции отработавших газов (EGR), электромагнитный клапан, РСМ и входные устройства.

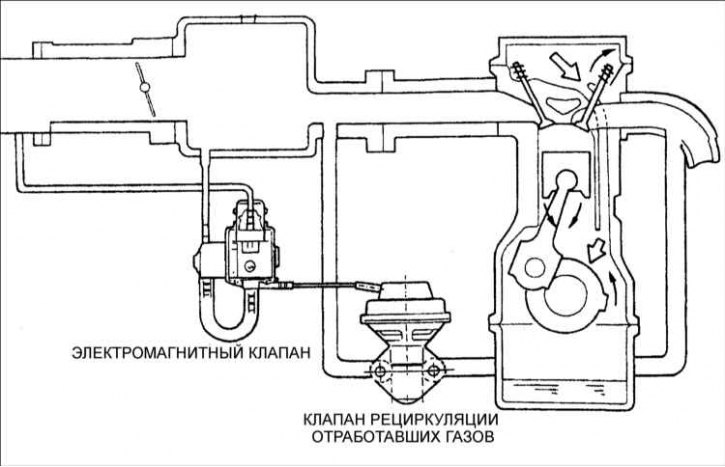

Схема системы рециркуляции отработавших газов (EGR)
При холодном двигателе (температура охлаждающей жидкости ниже 55°C) система не работает, что улучшает работу двигателя.
На прогретом двигателе блок РСМ управляет электромагнитными клапанами, обеспечивая рециркуляцию отработанных газов.
Условия эксплуатации | Работа системы EGR |
| Холостой ход | Прекращает работу |
| Торможение | |
| Высокая скорость | |
| Большая нагрузка | |
| Ускорение, прогрев | Снижает количество рециркулируемых отработанных газов |
| Другие условия | Регулирует количество рециркулируемых газов при помощи контрольного клапана EGR |
