Проверка

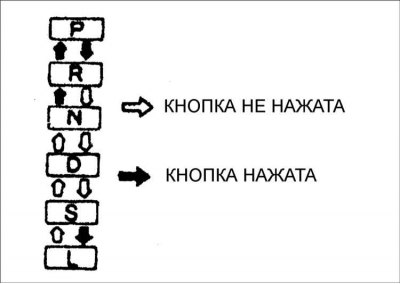

1. Убедитесь, что рычаг селектора может быть перемещен, как показано на рисунке.
2. Проверьте, что при перемещении рычага селектора из позиции Р в позицию L, в каждом положении есть щелчок.
3. Проверьте, что положения рычага селектора соответствуют индикации рычага селектора.
4. При несоответствии характеристик отрегулируйте индикаторную панель.
5. Проверьте, что положения рычага селектора соответствуют индикации в комбинации приборов.
6. При несоответствии характеристик отрегулируйте переключатель.
7. Убедитесь, что автомобиль функционирует в каждом выбранном положении.
Регулировка
1. Переместите рычаг селектора в позицию P.

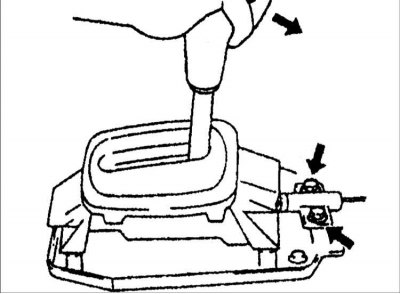

2. Ослабьте болты крепления троса рычага селектора.
3. Потяните трос селектора к его рычагу.
4. Нажмите на рычаг селектора против позиции Р и удерживайте его в этом положении.
5. Затяните болты крепления троса рычага селектора.
Момент затяжки: 7,9–10,7 Н·м
Индикаторная панель
1. Переместите рычаг селектора в позицию P.
2. Ослабьте винты крепления индикаторной панели.

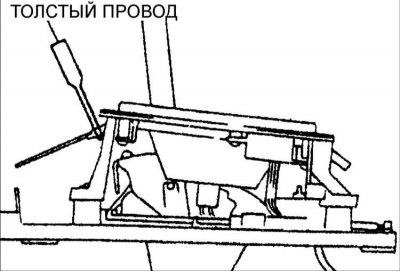

3. Совместите установочные винты в ползунке с отверстиями в индикаторной панели. Установите подходящий толстый провод для поддержки ползунка.
4. Временно установите индикаторную панель на кронштейн рычага селектора.

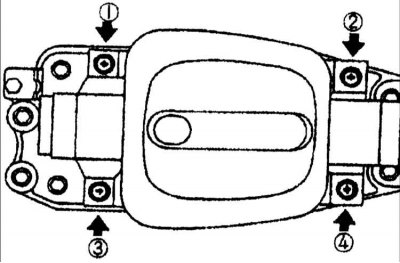

5. Затяните винты крепления индикаторной панели в последовательности, показанной на рисунке.
Момент затяжки: 2,0–2,9 Н·м
6. Снимите провод.
7. Удостоверьтесь, что положения рычага селектора соответствуют индикаторной панели рычага селектора в каждом положении.
