Последовательность разборки автоматической коробки передач

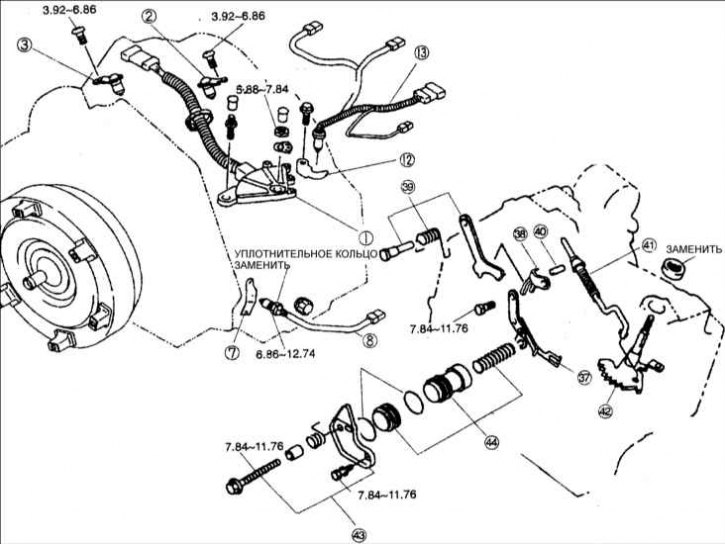

1 – датчик положения; 2 – датчик скорости; 3 – датчик скорости; 7 – предохранитель датчика ATF; 8 – датчик ATF; 11 – корпус клапана; 12 – планка провода клапана; 13 – провод клапана; 37 – упорная пружина; 38 – дисковый кулачок; 39 – парковочные стопорные ось и шарик; 40 – парковочный стопорный штифт; 41 – парковочный стопорный шток; 42 – упорный рычаг ручного клапана; 43 – диск понижающей передачи; 44 – аккумулятор понижающей передачи.
Последовательность разборки автоматической коробки передач

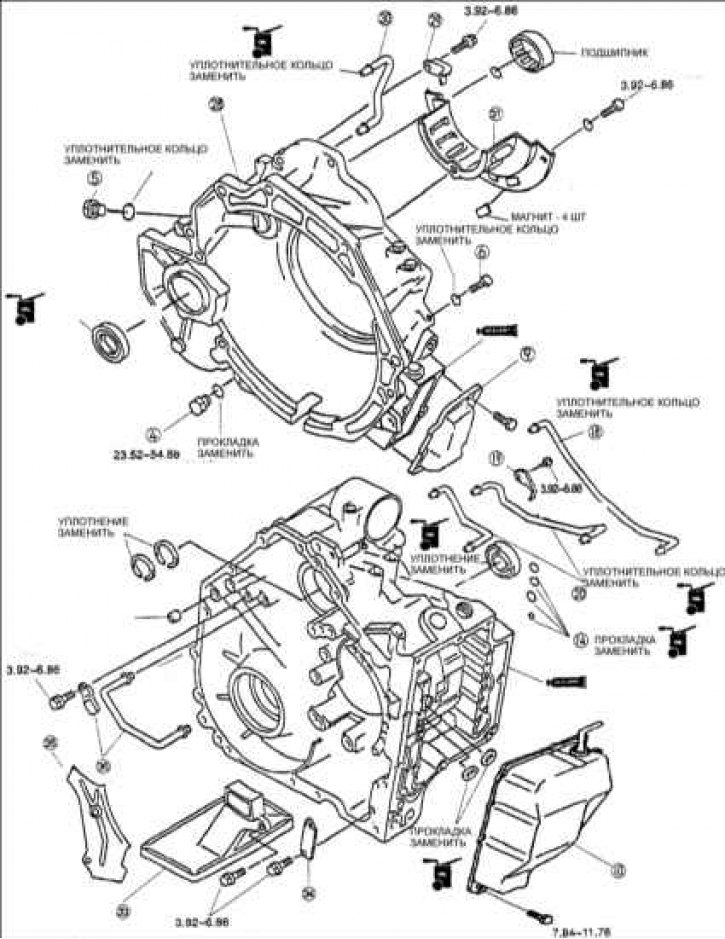

4 – сливная пробка; 5 – пробка; 6 – пробка; 9 – крышка коробки передач; 10 – боковой кожух коробки передач; 18 – трубка (С–3); 19 – зажим трубки; 20 – трубка (линии давления и масла); 28 – картер коробки передач; 29 – зажим трубки; 30 – трубка; 31 – маслосборная обойма; 33 – масляный фильтр; 34 – пластина корпуса коробки передач; 35 – маслосборная обойма; 36 – зажим для трубки и трубка (линия давления).
Последовательность разборки автоматической коробки передач

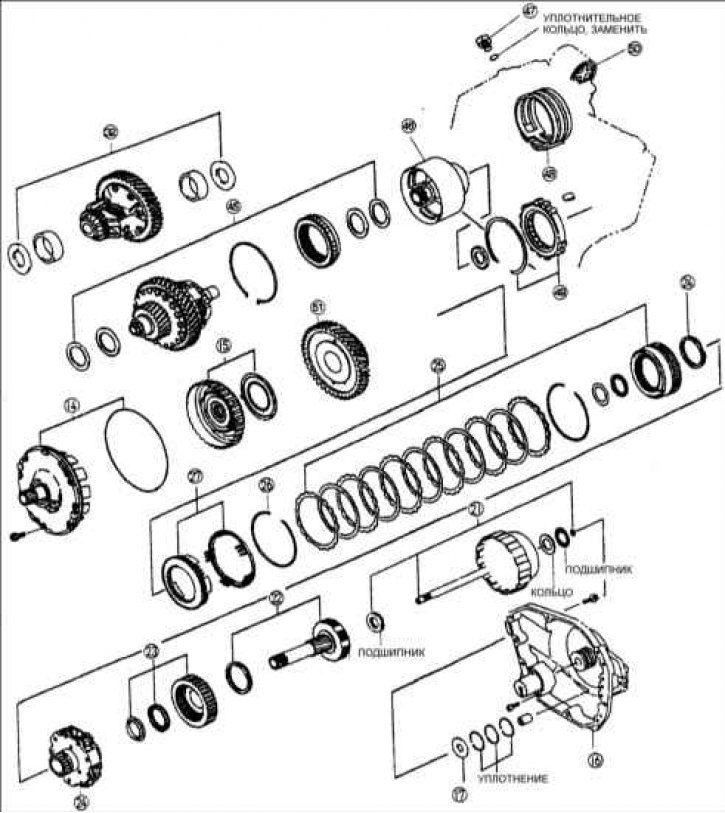

14 – масляный насос; 15 – тормозная втулка и одноходовая муфта; 16 – задняя шестерня; 17 – кольцо упорного подшипника; 21 – муфта переднего хода и муфта прямого сцепления; 22 – планетарная солнечная шестерня с подшипником; 23 – планетарная кольцевая шестерня с подшипником; 24 – водило планетарной передачи с подшипником; 25 – передняя кольцевая шестерня и одноходовая муфта, диск тормоза заднего хода, прокладки; 26 – пружинное упорное кольцо; 27 – поршень диска 1–й передачи и заднего хода; 32 – коробка дифференциала; 45 – планетарная шестерня понижающей передачи; 46 – муфта понижающей передачи с подшипником; 47 – анкерный болт; 48 – лента муфты понижающей передачи; 49 – пружинное упорное кольцо и одноходовая муфта; 50 – поршень понижающей передачи; 51 – приводная шестерня счетчика.
1. Перед снятием коробки передач слейте трансмиссионную жидкость ATF.
2. Разборку автоматической коробки передач проводите в месте, защищенном от пыли, для исключения загрязнения деталей коробки передач.
3. Перед разборкой очистите наружную поверхность коробки передач очистителем или растворителем.
4. При разборке проверяйте состояние деталей коробки передач на отсутствие износа и повреждений.
5. Для разделения частей картера используйте только пластиковые молотки.
6. Не используйте ветошь при разборке коробки передач: волокна ветоши могут забить каналы для жидкости.
7. Некоторые детали похожи друг на друга, поэтому при разборке расположите их таким образом, чтобы не перепутать.
8. Очистите снятые детали растворителем и высушите сжатым воздухом. Очистите все каналы и отверстия сжатым воздухом и проверьте, что в них нет никаких преград.
9. Разборку коробки передач проводите в последовательности, показанной на рисунке, а сборку - в последовательности, обратной разборке.
