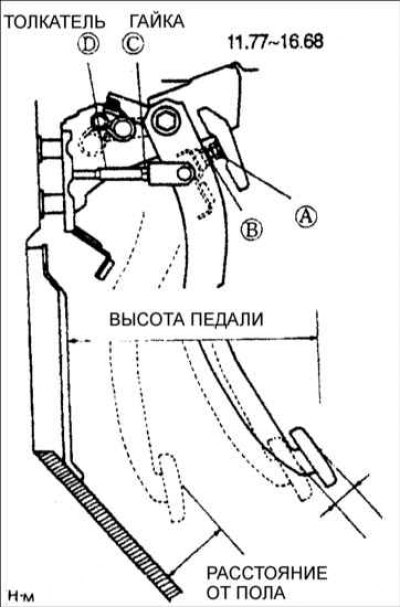

Высота установки педали сцепления
Измерьте расстояние от центра верхней поверхности накладки педали до пола.
Высота установки педали сцепления: 236–241 мм
Регулировка
1. Ослабьте контргайку С и, вращая толкатель D, установите требуемую высоту установки педали сцепления.
2. После регулировки затяните контргайку С.
Момент затяжки: 11,7–16,88 Н·м
Свободный ход педали сцепления
1. Рукой нажмите на педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.
Свободный ход педали сцепления: 3–5 мм
2. При необходимости, отрегулируйте свободный ход педали сцепления.
Регулировка
1. Ослабьте контргайку С и, вращая толкатель D, отрегулируйте свободный ход педали.
2. Проверьте расстояние между педалью и полом при полностью нажатой педали сцепления.
Высота при выключенном сцеплении: 66,2 мм
3. Затяните контргайку (С).
Момент затяжки: 11,77–16,68 Н·м
4. После регулировки проверьте высоту установки педали сцепления.
