Оглавление: Снятие ⇣ Установка ⇣

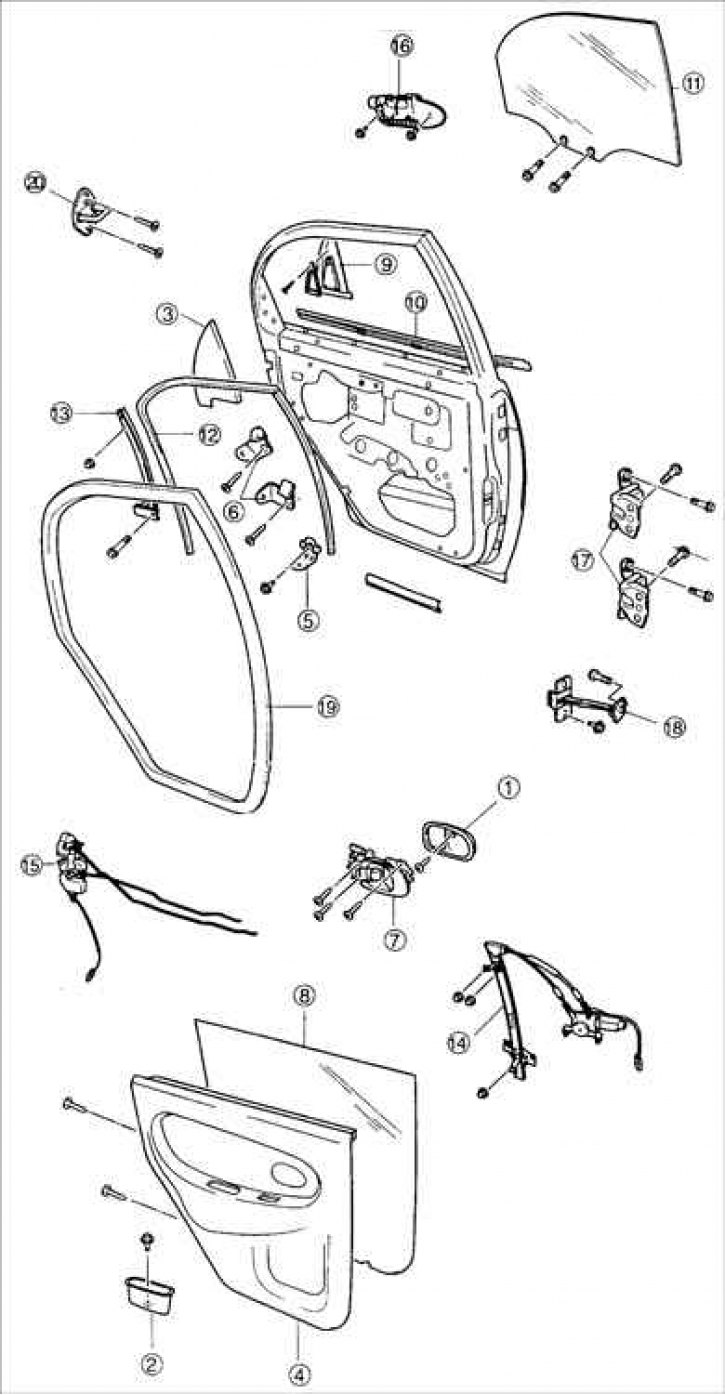

1 – крышка внутренней ручки; 2 – внутренняя ручка открытия двери; 3 – внутренняя отделка; 4 – обивка двери; 5 – кронштейн внутренней ручки двери; 6 – кронштейн обивки двери; 7 – внутренняя ручка двери в сборе; 8 – пылевлагозащитная пленка; 9 – наружная отделка; 10 – наружная накладка; 11 – стекло; 12 – направляющий уплотнитель стекла; 13 – направляющая стекла; 14 – стеклоподъемник; 15 – замок двери; 16 – наружная ручка открытия двери; 17 – шарнир двери; 18 – ограничитель открытия двери; 19 – влагозащитное уплотнение двери; 20 – ударная пластина.
Снятие
1. Снимите влагозащитное уплотнение двери.
2. Снимите обивку двери.
3. Выверните один винт крепления кронштейна внутренней ручки открытия двери.

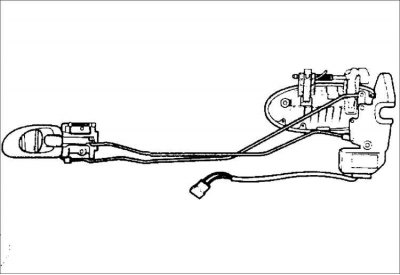

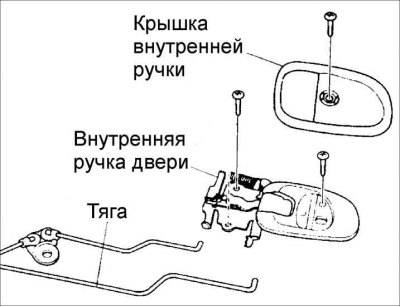

4. Снимите внутреннюю ручку отпирания замка двери в следующем порядке:
- a. выверните три винта крепления ручки;
- b. отсоедините от ручки две тяги;
- c. снимите внутреннюю ручку двери.
5. Снимите пылевлагозащитную пленку, постепенно отделяя ее от рамы двери.

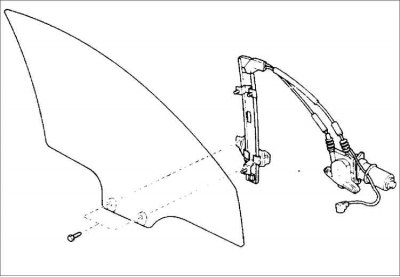

6. Снимите стекло в следующем порядке:
- a. повторно подсоедините переключатель управления стеклоподъемником;
- b. подсоедините провод к отрицательной клемме аккумуляторной батареи;
- c. включите зажигание и переместите стекло в полуоткрытое положение;
- d. выключите зажигание;
- e. выверните два болта крепления стекла к стеклоподъемнику;
- f. наклоняя и поднимая заднюю часть, снимите стекло с наружной стороны двери;
- g. отсоедините провод от отрицательной клеммы аккумуляторной батареи.
7. Отсоедините разъем жгута проводов.
8. Через отверстие во внутренней панели двери выверните две гайки крепления наружной ручки двери.
9. Снимите наружную ручку двери.

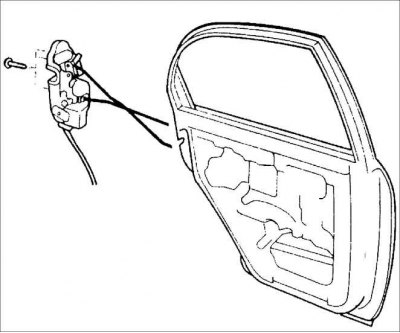

10. Выверните три винта крепления замка двери.
11. Через отверстие во внутренней панели двери снимите замок двери.
12. Отсоедините электрический разъем двигателя привода стеклоподъемника.
13. Выверните шесть гаек крепления стеклоподъемника.
14. Через отверстие во внутренней панели двери снимите стеклоподъемник.
15. Отсоедините электрический разъем и зажим его крепления от модулятора.
16. Через отверстие со стороны шарниров вытяните жгут проводов из двери.

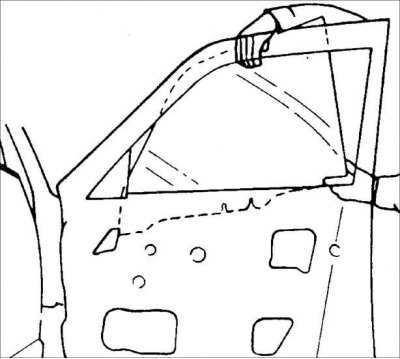

17. Снимите направляющую стекла.
18. Снимите наружную влагозащитную полосу.
19. Снимите наружную накладку с двери.
20. Снимите ограничитель открытия двери в следующем порядке:
- a. выверните болт крепления ограничителя открытия двери;
- b. через отверстие во внутренней панели двери снимите ограничитель открытия двери.
21. Снимите пылевлагозащитную полосу.

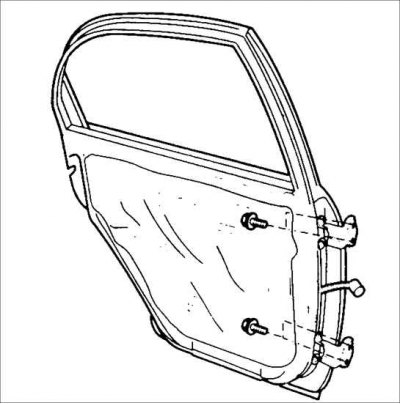

22. Выверните болты крепления обоих шарниров и снимите дверь с автомобиля.
Установка
1. Установите дверь в следующем порядке:
- a. установите должным образом дверь на автомобиль;
- b. вверните болты крепления обоих шарниров.
Момент затяжки: 17–29 Н·м
2. Установите влагозащитное уплотнение двери.
3. Установите ограничитель открытия двери в следующем порядке:
- a. через отверстие во внутренней панели двери установите ограничитель открытия двери;
- b. вверните болт крепления ограничителя открытия двери.
Момент затяжки: 22–27 Н·м
4. Установите наружную накладку на дверь.
5. Установите наружную влагозащитную полосу.
6. Установите направляющую стекла.
7. Со стороны шарниров двери проденьте в дверь жгут проводов.
8. Подсоедините разъем модулятора.
9. Установите стеклоподъемник на место.
10. Вверните шесть гаек крепления стеклоподъемника.
Момент затяжки: 9–13 Н·м
11. Подсоедините разъем двигателя стеклоподъемника.
12. Установите замок двери через отверстие во внутренней панели двери.
13. Закрепите замок двери тремя винтами.
14. Установите наружную ручку двери.
15. Закрепите двумя гайками наружную ручку двери.
Момент затяжки: 9–13 Н·м
16. Подсоедините тяги замка к наружной ручке двери.
17. Установите направляющую стекла в следующем порядке:
- a. установите направляющую стекла через отверстие во внутренней панели двери;
- b. закрепите болтом направляющую стекла.
Момент затяжки: 9–13 Н·м
18. Установите стекло в следующем порядке:
- a. для смазки при установке стекла используйте мыльный раствор;
- b. вставьте снаружи двери сначала переднюю часть стекла, затем, поворачивая и опуская, установите стекло в дверь и расположите его на кронштейне стеклоподъемника.
19. Затяните два болта крепления стекла.
Момент затяжки: 2–3 Н·м
20. При необходимости, отрегулируйте положение стекла.
21. Установите на дверь пылевлагозащитную пленку и выведите тяги внутренней ручки открытия замка двери из пылевлагозащитной пленки.
22. Установите внутреннюю ручку двери в следующем порядке:
- a. подсоедините к ручке две тяги замка двери;
- b. закрепите ручку тремя винтами.
Момент затяжки: 3–4 Н·м

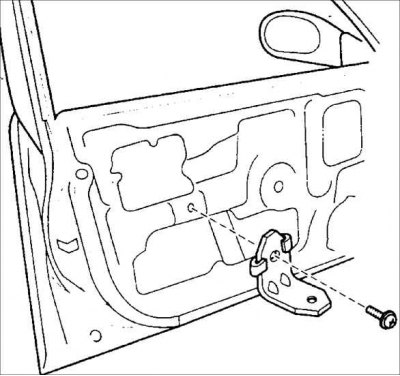

23. Установите кронштейн ручки и закрепите его одним винтом.
24. Подсоедините разъемы жгута проводов.
25. Установите обивку двери.
26. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
27. Переместите стекло в вверх до упора.
