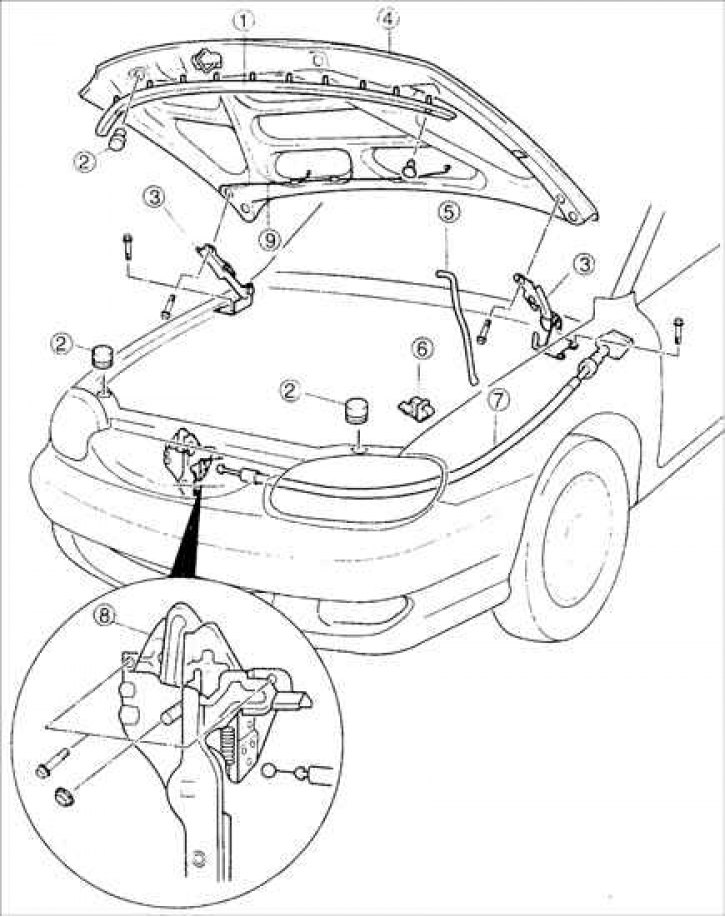

1 – влагозащитная полоса; 2 – резиновый упор; 3 – шарнир капота; 4 – капот; 5 – опора капота; 6 – держатель опоры капота; 7 – трос открытия замка капота; 8 – замок капота (защелка); 9 – шланг омывателя ветрового стекла.
Снятие
1. Откройте капот и закрепите его на опоре.
2. Поддержите капот так, чтобы он не упал после выворачивания болтов крепления шарниров.
Внимание! Снятие капота проводите с помощниками.

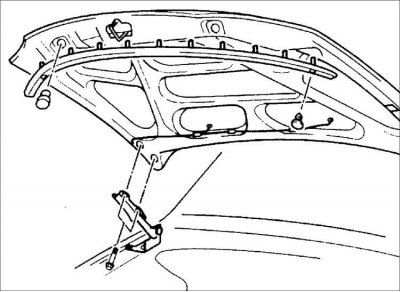

3. Выверните четыре болта крепления шарниров капота.
4. Отделите опору капота от капота.
5. Снимите капот.
Установка
Внимание! Установку капота проводите с помощниками.
1. Установка проводится в последовательности, обратной снятию.
2. Затяните болты крепления капота от руки.
3. Закройте капот.

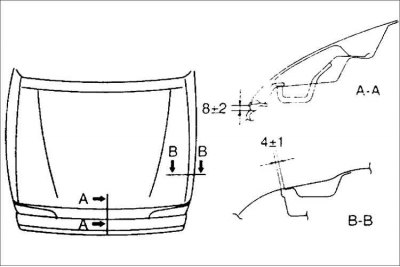

4. Проверьте зазоры по периметру капота. При необходимости, перемещая капот в удлиненных отверстиях для болтов крепления капота, отрегулируйте положение капота так, чтобы зазоры по периметру были равномерными и соответствовали требуемым значениям. После регулировки положения, затяните болты крепления капота.
Момент затяжки: 18–26 Н·м

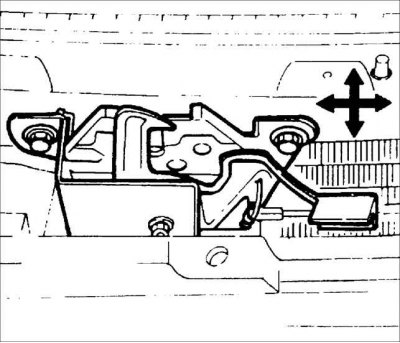

5. Проверьте выравнивание стопорного механизма и ударной пластины капота. При необходимости, ослабьте болты и, перемещая, отрегулируйте положение ударной пластины капота.
Момент затяжки: 8–11 Н·м
