Проверка
1. Проверьте ремень привода насоса усилителя рулевого управления на отсутствие трещин, износа и выработки. При необходимости, замените ремень.

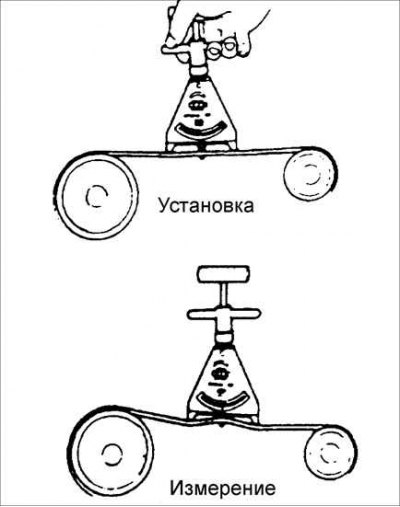

2. Специальным приспособлением измерьте натяжение ремня.
Натяжение ремня привода насоса усилителя рулевого управления и компрессора кондиционера:
- Новый ремень: 491–589 Н
- Ремень, бывший в употреблении: 422–497 Н
 |  |

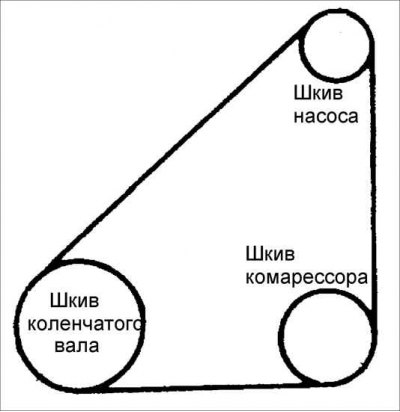

3. При отсутствии специального прибора, проверьте натяжение ремня, надавив на него усилием 98 Н (10 кг) в месте, расположенном на одинаковом удалении от шкивов и измерьте прогиб ремня.
Прогиб ремня привода генератора:
- Новый 8–9 мм
- Бывший в употреблении 9–10 мм
Натяжение

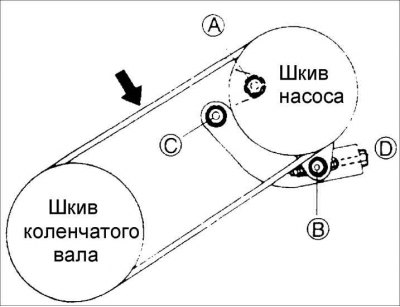

1. Ослабьте шарнирный болт А, контргайку В и гайки крепления кронштейна. Вращая регулировочный болт, отрегулируйте натяжение ремня.
Момент затяжки:
- Болт А: 37–52 Н·м
- Гайка В: 37–52 Н·м
- Гайка С: 37–52 Н·м
Замена
1. Ослабьте шарнирный болт А, контргайку В и гайки крепления кронштейна.
2. Вращая регулировочный болт, ослабьте натяжение ремня.
3. Снимите ремень.
4. Установить новый ремень, и отрегулируйте натяжение ремня.
