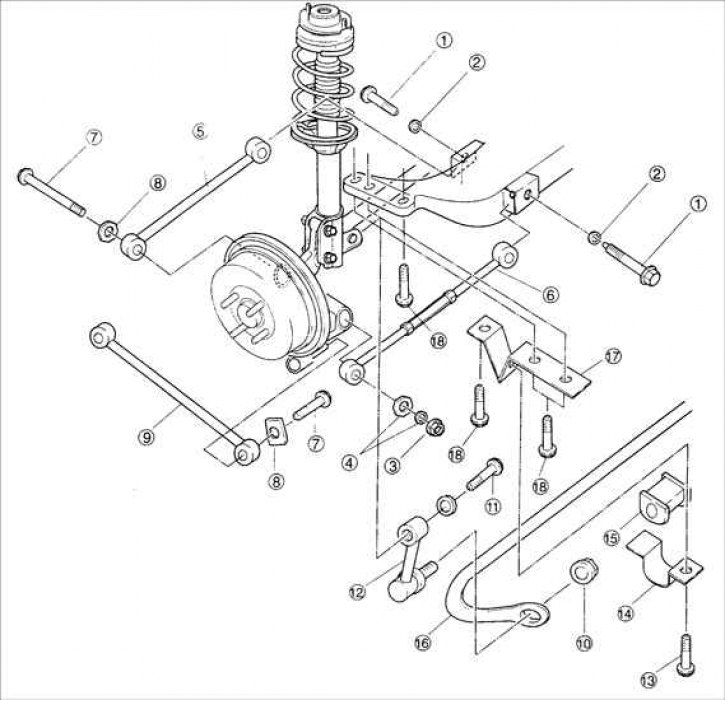

Элементы задней подвески
1 – болт; 2 – шайбы; 3 – стопорная гайка; 4 – шайба и пружинная шайба; 5 – передняя поперечная тяга; 6 – задняя поперечная тяга (регулируемая); 7 – шарнирные болты; 8 – шайбы; 9 – продольный рычаг; 10 – гайка крепления стабилизатора; 12 – серьга стабилизатора; 13 – монтажный болт; 14 – кронштейн стабилизатора; 15 – втулка кронштейна стабилизатора; 16 – стабилизатор; 17 – пластина; 18 – болты.
Снятие
1. Поднимите заднюю часть автомобиля и закрепите на опорах.
2. Снимите колесо.
3. Выверните болт и снимите шайбу крепления передней поперечной тяги к поперечной балке.
4. Выверните болт и снимите шайбу крепления задней поперечной тяги к поперечной балке.
5. Выверните две гайки крепления троса стояночного тормоза к продольному рычагу задней подвески.
6. Выверните гайку и снимите шарнирный болт крепления поперечных тяг к опоре задней ступицы.
7. Выверните два шарнирных болта крепления продольного рычага задней подвески.
8. Снимите продольный рычаг задней подвески.
Установка
1. Установите продольный рычаг задней подвески в кронштейн и на опору ступицы и закрепите двумя болтами.
Момент затяжки: 43–61 Н·м
2. Установите кронштейн троса стояночного тормоза на продольный рычаг задней подвески и закрепите двумя гайками.
Момент затяжки: 19–26 Н·м
3. Установите поперечные тяги на опору ступицы и закрепите шарнирным болтом, двумя шайбами и пружинной шайбой, затем затяните стопорную гайку.
Момент затяжки: 93–117 Н·м
4. Установите переднюю поперечную тягу и закрепите ее болтом и стопорной шайбой к поперечной балке.
Момент затяжки: 93–117 Н·м
5. Установите заднюю поперечную тягу и закрепите ее болтом и стопорной шайбой к поперечной балке.
Момент затяжки: 93–117 Н·м
6. Установите колесо.
7. После установки, проверьте углы установки задних колес.
Внимание! Затяните болты и гайки крепления поперечных тяг и продольного рычага требуемым моментом после установки автомобиля на колеса.
