На автомобилях устанавливается вспомогательная система безопасности (SRS – Supplemental Restrain System) более известная как подушки безопасности. Система состоит из датчиков, установленных с передней стороны автомобиля, подушек безопасности и блока управления и диагностики.

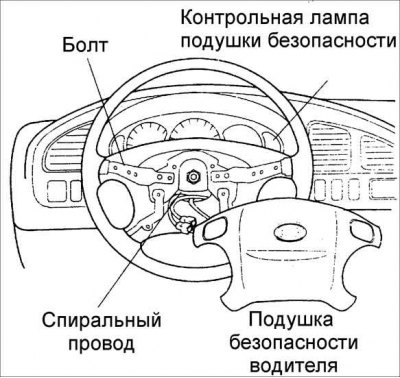

Подушка безопасности водителя установлена в центре рулевого колеса. Для передачи сигнала от блока управления к подушке безопасности используется спиральный провод (пружина), установленный на рулевой колонке. Спиральный провод передает сигнал независимо от положения рулевого колеса. Пиротехнический газогенератор преобразует управляющий электрический сигнал в сигнал поджига, в результате чего разлагается порошок, надувая мешок подушки безопасности.
Внимание! Не разбирайте ни один из компонентов вспомогательная система безопасности SRS. Разборка компонентов может вывести систему безопасности из строя.
Внимание! Не устанавливайте на автомобиль подушки безопасности или другие компоненты с другого автомобиля.
Внимание! При выполнении любых работ на системе безопасности или проведении электросварки на автомобиле дезактивируйте систему безопасности.
Внимание! Транспортируйте воздушную подушку безопасности отдельно, мешком вверх.
Внимание! При транспортировке не помещайте руки на подушку безопасности.
Внимание! Исключите попадание на подушку безопасности растворителей или очищающих веществ.
Внимание! Не располагайте на подушке безопасности посторонние предметы, которые при развертывании подушки безопасности могут нанести серьезные травмы.
Снятие
Внимание! Подушка безопасности подсоединена разъемами оранжевого и синего цвета. Секция разъема "мама" состоит из двух отдельных частей, одна для подушки безопасности, а вторая для звукового сигнала. Эти части механически соединяются для подсоединения к синей секции разъема подушки безопасности и фиксируются двумя защелками, исключающими их самопроизвольное разъединение. Секция разъема подушки безопасности также имеет фиксаторы, соединяющие две части разъема, после их разъединения. Эта особенность исключает неумышленное развертывание подушки безопасности. При разделении двух секций разъема, в первую очередь необходимо отсоединить секцию разъема оранжевого цвета. Подсоединение необходимо выполнять в последовательности, обратной разъединению.

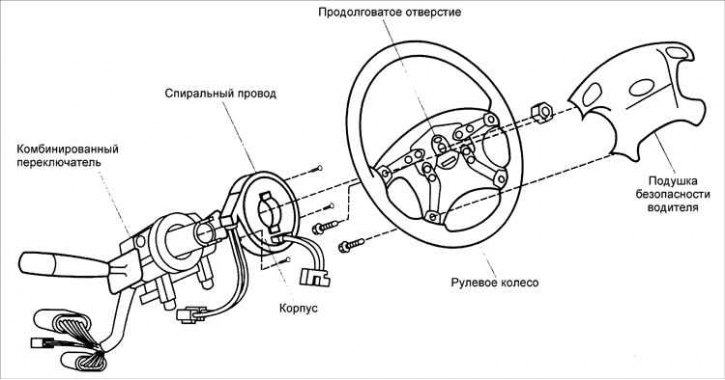

1. С обратной стороны рулевого колеса выверните четыре болта крепления подушки безопасности.
2. Отделите блок подушки безопасности от рулевого колеса.
3. Отсоедините электрический разъем подушки безопасности от спирального провода и снимите подушку безопасности с автомобиля.
Установка
1. Убедитесь, что передние колеса установлены прямо вперед.
2. Удерживая подушку безопасности на максимальном расстоянии, подсоедините синие разъемы, после чего подсоедините оранжевые разъемы.
Внимание! Последовательное подсоединение оранжевых и синих разъемов единственное правильное их подсоединение. Когда разъемы должным образом собраны, прилагая незначительное усилие, сдвиньте их вместе до четко слышимого щелчка. Если для соединения разъемов необходимо прилагать значительное усилие, значит, разъемы собраны неправильно.
3. Установите подушку безопасности на рулевое колесо, при этом соблюдайте осторожность, чтобы не зажать жгут проводов.
4. Закрепите подушку безопасности четырьмя болтами, затянув их требуемым моментом.
Момент затяжки: 8–12 Н·м
5. Проверьте отсутствие кодов неисправности подушки безопасности.
Внимание! Если снимался спиральный провод, установите его соответствующим образом.
