Проверка натяжения
1. Проверьте состояние ремня привода генератора и шкива на отсутствие износа, трещин и повреждений. При необходимости, замените ремень привода генератора и/ или шкив.

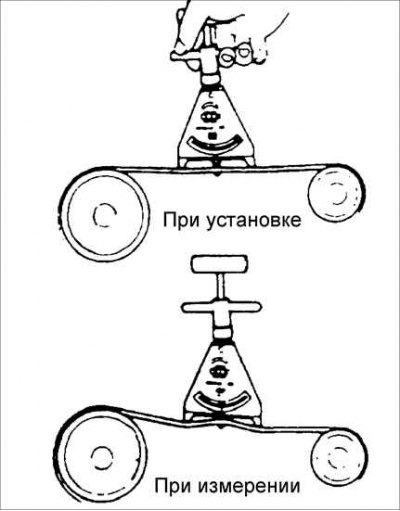

2. Специальным прибором измерьте натяжение ремня привода генератора.
Натяжение ремня привода генератора:
- Новый ремень: 383–461 Н
- Бывший в употреблении ремень: 304–383 H
Натяжение ремня привода генератора и кондиционера:
- Новый ремень: 491–589 Н
- Бывший в употреблении ремень: 422–491 Н
3. При отсутствии специального прибора, проверьте натяжение ремня, надавив на него усилием 98 Н (10 кг) в месте, расположенном на одинаковом удалении от шкивов и измерьте прогиб ремня.
Прогиб ремня привода генератора:
- Новый 8–9 мм
- Бывший в употреблении 9–10 мм
Регулировка натяжения
1. Ослабьте болты крепления генератора и регулировочный болт.

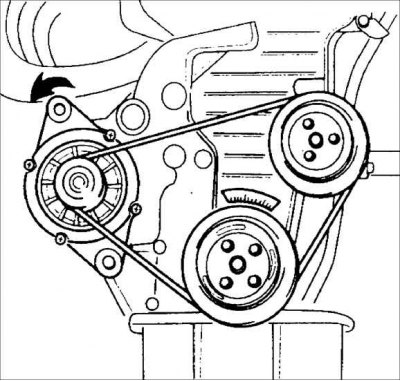

2. Отклоняя генератор от двигателя, отрегулируйте натяжение ремня привода генератора.
3. Затяните все болты крепления генератора и повторно проверьте натяжение ремня.
Замена
1. При наличии, снимите ремень привода насоса усилителя рулевого управления и компрессора кондиционера.
2. Ослабьте болты крепления генератора и регулировочный болт.
3. Снимите ремень привода генератора.
4. Установить новый ремень привода генератора.
5. Затяните все болты крепления генератора.
Моменты затяжки:
- Монтажный болт: 37–52 Н·м
- Регулировочный болт: 19–26 Н·м
6. При наличии, установите ремень привода насоса усилителя рулевого управления и компрессора кондиционера.
