Разборка
Внимание! Установите на губки тисков мягкие защитные накладки, для исключения повреждения деталей генератора.

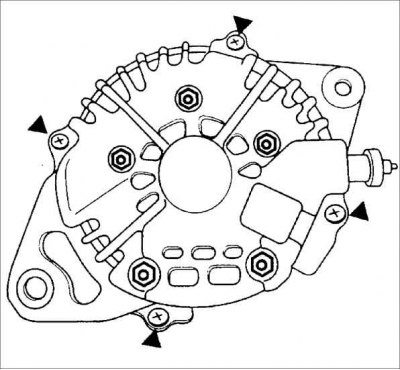

1. Закрепите генератор в тисках и выверните четыре винта крепления задней крышки генератора.

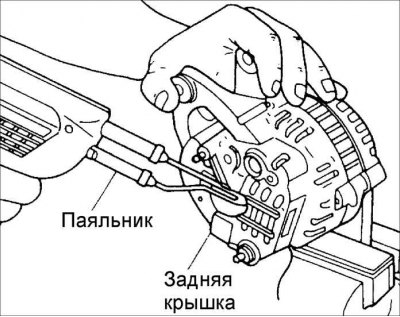

2. Паяльником мощностью 200 Вт нагрейте заднюю крышку и снимите ее с генератора.
Внимание! Если задняя крышка не нагрета, ее очень трудно снять в связи с очень плотной посадкой.

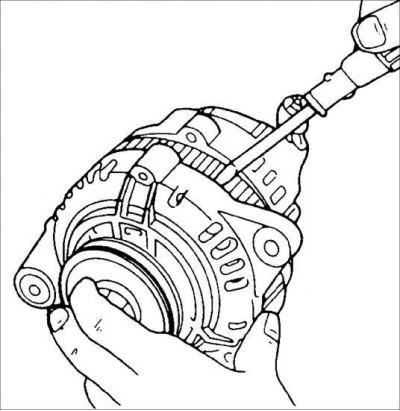

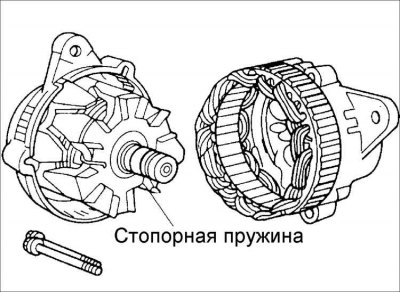

3. Отверткой с плоским лезвием снимите переднюю крышку генератора вместе с ротором.
Внимание! Соблюдайте осторожность, чтобы не потерять стопорную пружину, которая расположена у заднего подшипника.

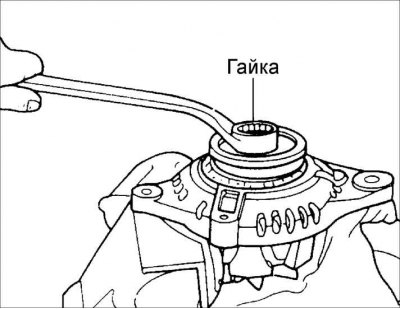

4. Закрепите ротор в тисках и отверните гайку, затем снимите шкив, ротор и переднюю крышку.
5. При необходимости, используя съемник, снимите передний подшипник с вала генератора.

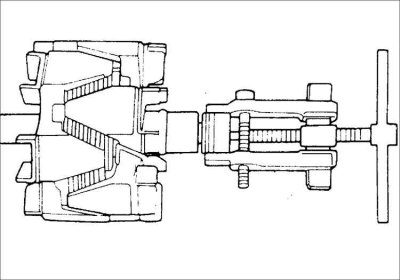

6. Съемником, снимите задний подшипник с вала генератора.

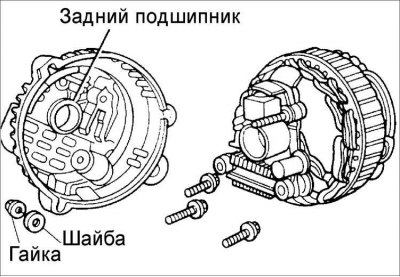

7. Выверните гайку на клемме В и снимите изолирующие втулки.

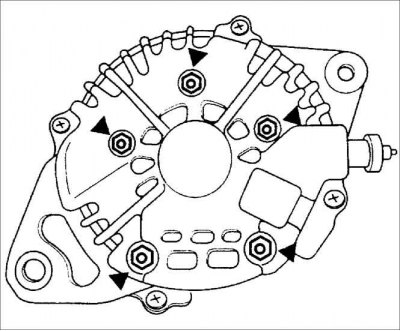

8. Выверните пять винтов, и снимите выпрямитель и щеткодержатель.

9. Разделите заднюю крышку и статор.

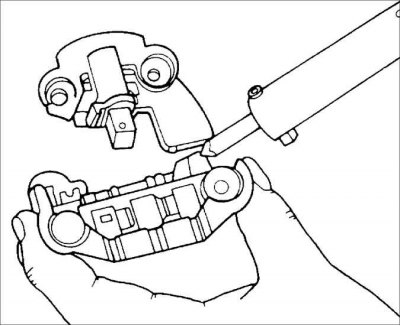

10. Паяльником отпаяйте выпрямитель и провода, затем снимите регулятор напряжения.
Внимание! Отпаивание проводите в течение не более 5 с, так как в противном случае может быть поврежден регулятор напряжения.

11. Заменить щетки. Отпаяйте плетеный провод и снимите щетку.
Проверка ротора

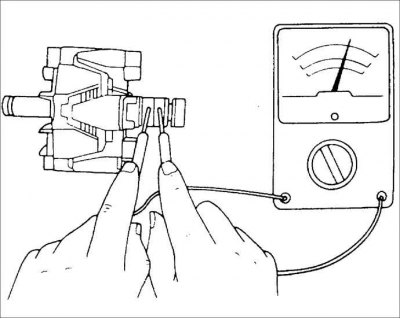

1. Омметром измерьте сопротивление между контактными кольцами. Если сопротивление отличается от требуемого, замените ротор.
Сопротивление: 3,5–4,5 Ом

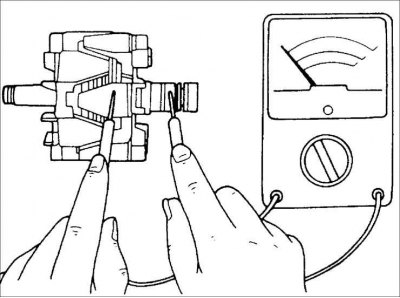

2. Омметром проверьте проводимость между контактным кольцом и якорем ротора. При наличии проводимости, замените ротор.
3. Если поверхность контактного кольца имеет шероховатость или следы износа, зачистите ее наждачной бумагой.
Проверка статора

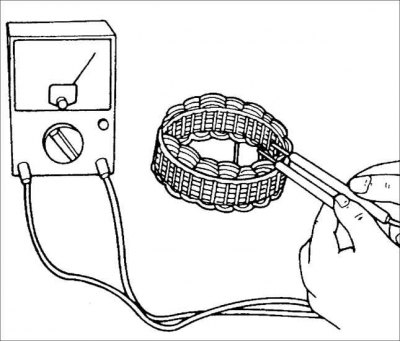

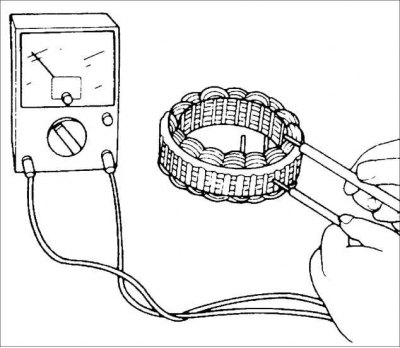

1. Омметром проверьте проводимость между проводами катушки статора.

2. При отсутствии проводимости, замените статор.

3. Омметром проверьте проводимость между катушками статора.
4. При наличии проводимости, замените статор.

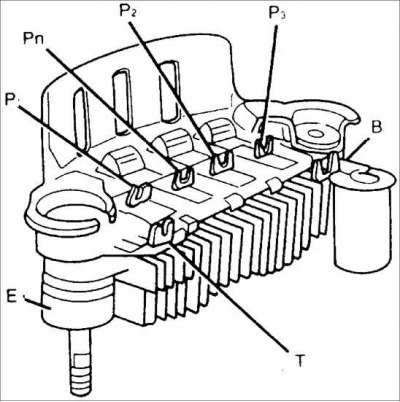

Проверка блока выпрямителя

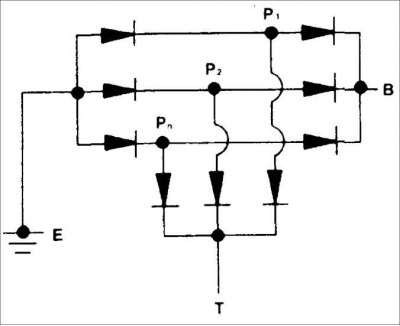

1. Омметром проверьте проводимость между выводами каждого диода.
![]() | ![]() |
| Отрицательный (черный) | Положительный (красный) | Проводимость |
| Е | Pn, Р1, Р2, Р3 | О |
| В | Pn, Р1, Р2, Р3 | Х |
| Т | Pn, Р1, Р2, Р3 | Х |
| Pn, Р1, Р2, Р3 | E | Х |
| B | О | |
| Pn, Р2, Р3, | T | О |
| Pn | T | Х |
2. При необходимости, замените блок выпрямителя.
Проверка и замена щеток

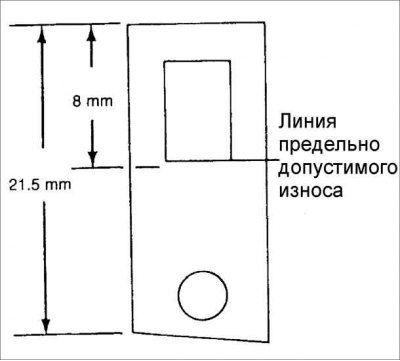

1. Если щетки изношены до предельно допустимой длины, замените их.
- Номинальная длина: 21,5 мм
- Предельно допустимая длина: 8,0 мм

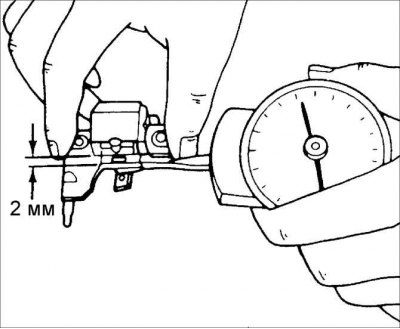

2. Измерьте усилие сжатия пружины. Усилие пружины измеряйте при выступании щетки на 2 мм. При необходимости, замените пружину.
- Номинальное усилие: 3,1–4,1 Н
- Предельно допустимое усилие: 1,6–2,4 Н
Проверка подшипников

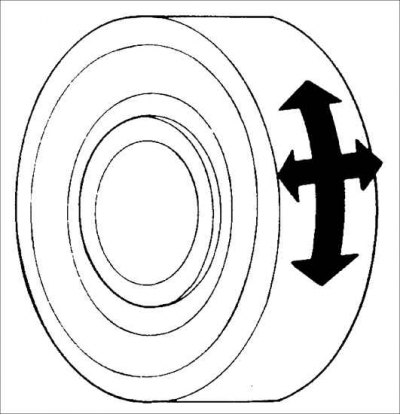

1. Проверьте подшипник на плавность вращения, отсутствие заеданий и шума при вращении, а также люфта.

2. При наличии любых дефектов, замените подшипник.
Сборка

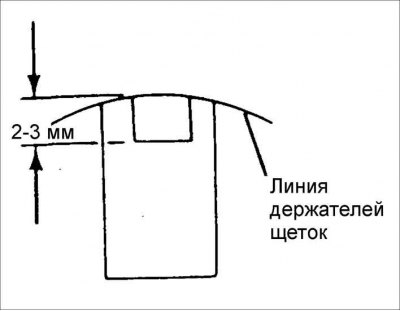

1. Установите щетки и припаяйте плетеный провод так, чтобы линия предельного износа щетки выступала на 2–3 мм из держателя щеток.

2. Спаяйте регулятор напряжения с выпрямителем и обмотками статора.
Внимание! Пайку проводите в течение не более 5 с, так как в противном случае может быть поврежден регулятор напряжения.
3. Соберите заднюю крышку и статор.
4. Вверните винты крепления выпрямителя и щеткодержателя.
Момент затяжки: 2,0–5,4 Н·м

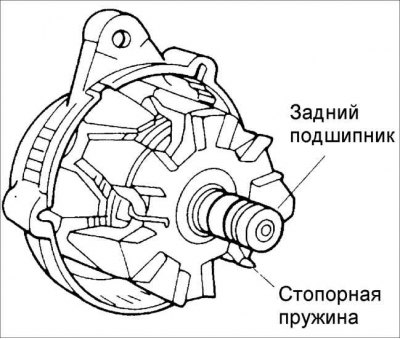

6. Установите задний подшипник и закрепите стопорной пружиной.

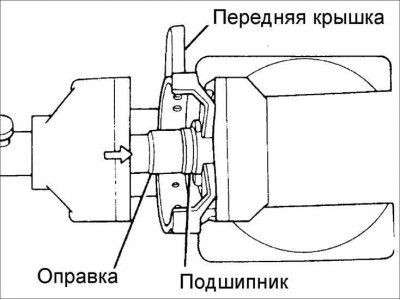

7. Установите передний подшипник генератора. Для установки подшипника желательно использовать ручной пресс с оправкой, диаметр которой соответствует диаметру наружного кольца подшипника.

8. Закрепите ротор в тисках, установите на него переднюю крышку и шкив. Закрепите шкив гайкой.
Момент затяжки: 59–98 Н·м

9. Установите заднюю крышку генератора и закрепите четырьмя винтами.
Момент затяжки: 2,9–6,4 Н·м
