Электросхема системы контроля и снижения токсичности отработавших газов (двигатели TED) (Kia Shuma 1)

0

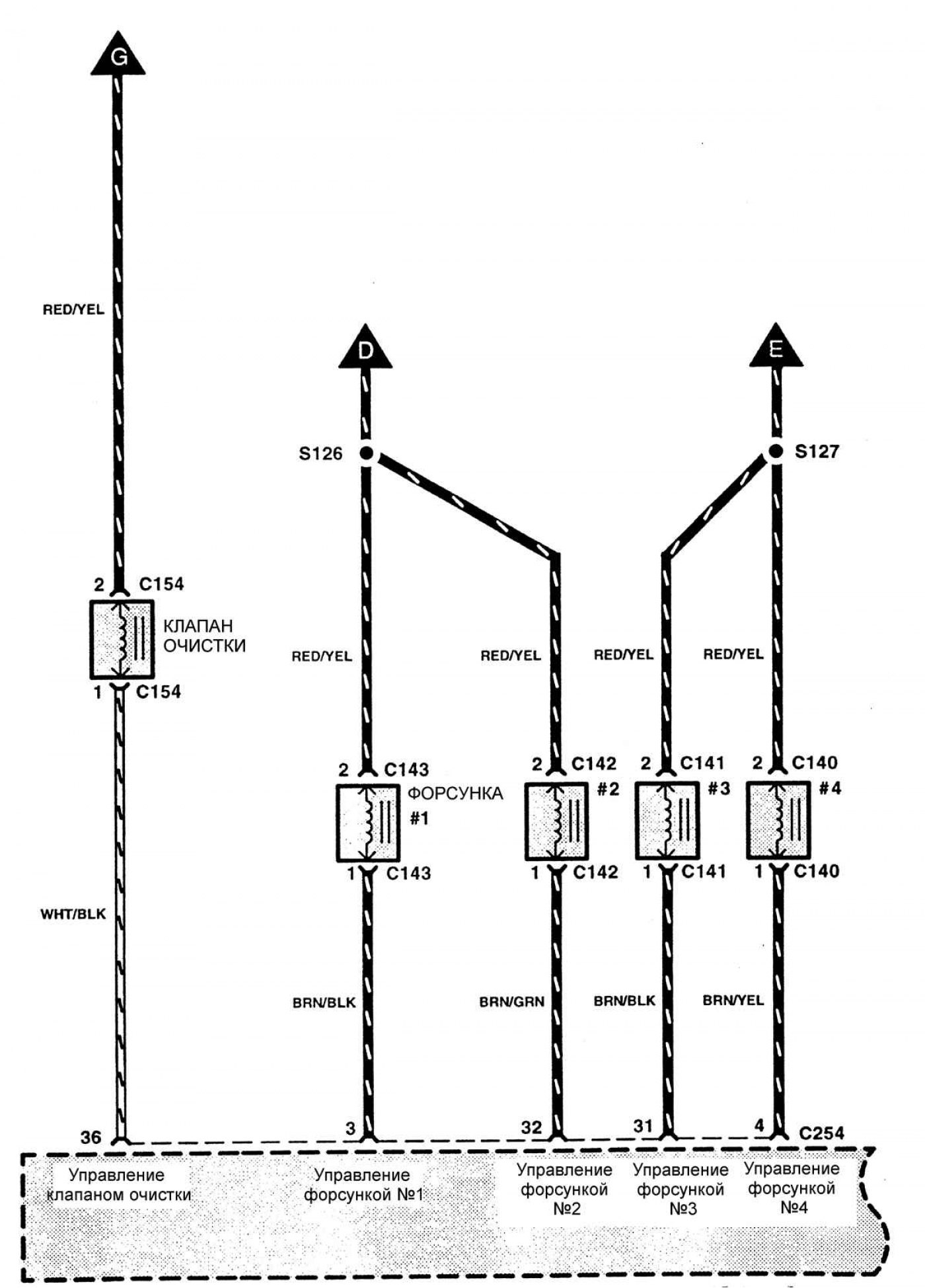

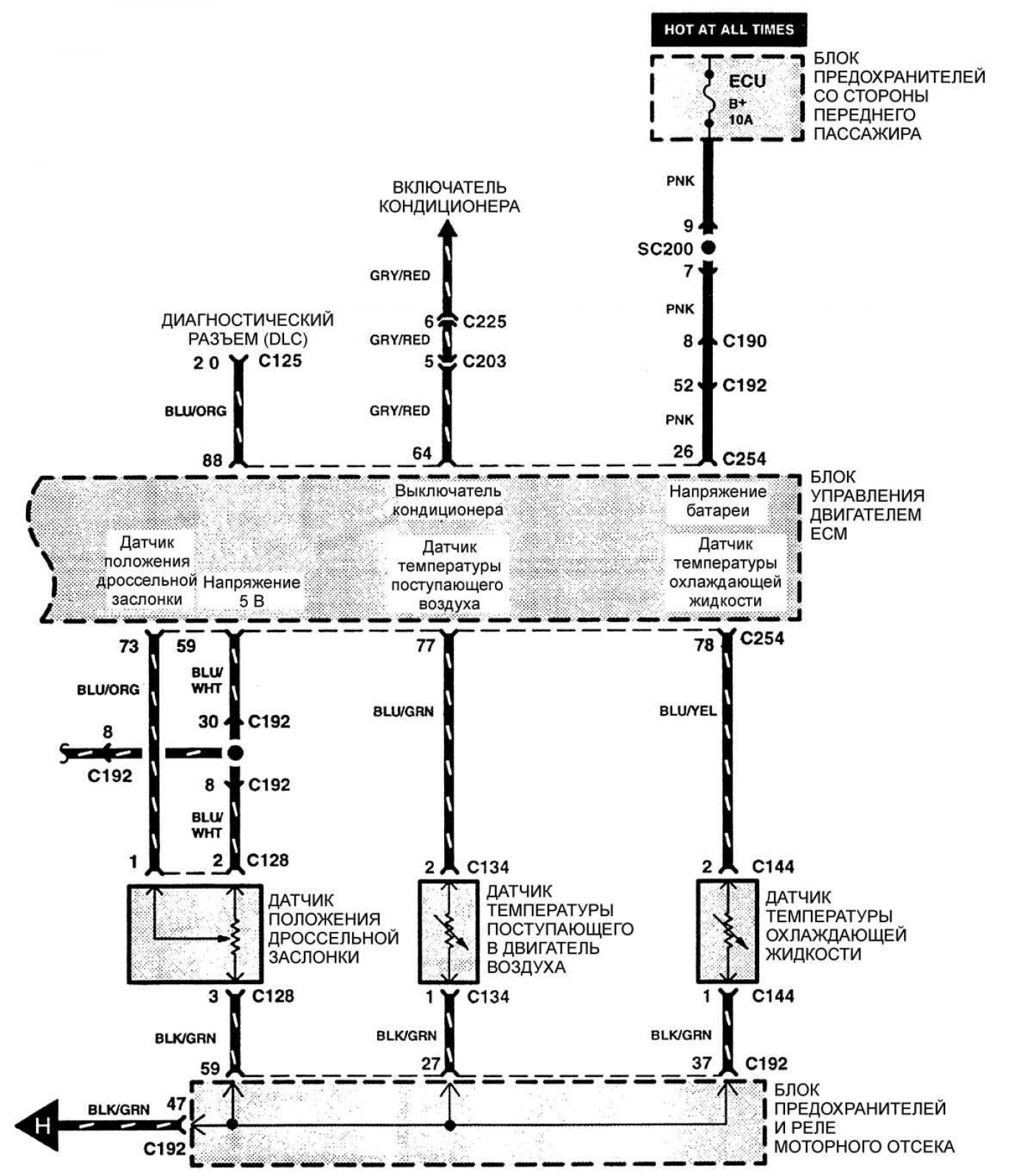

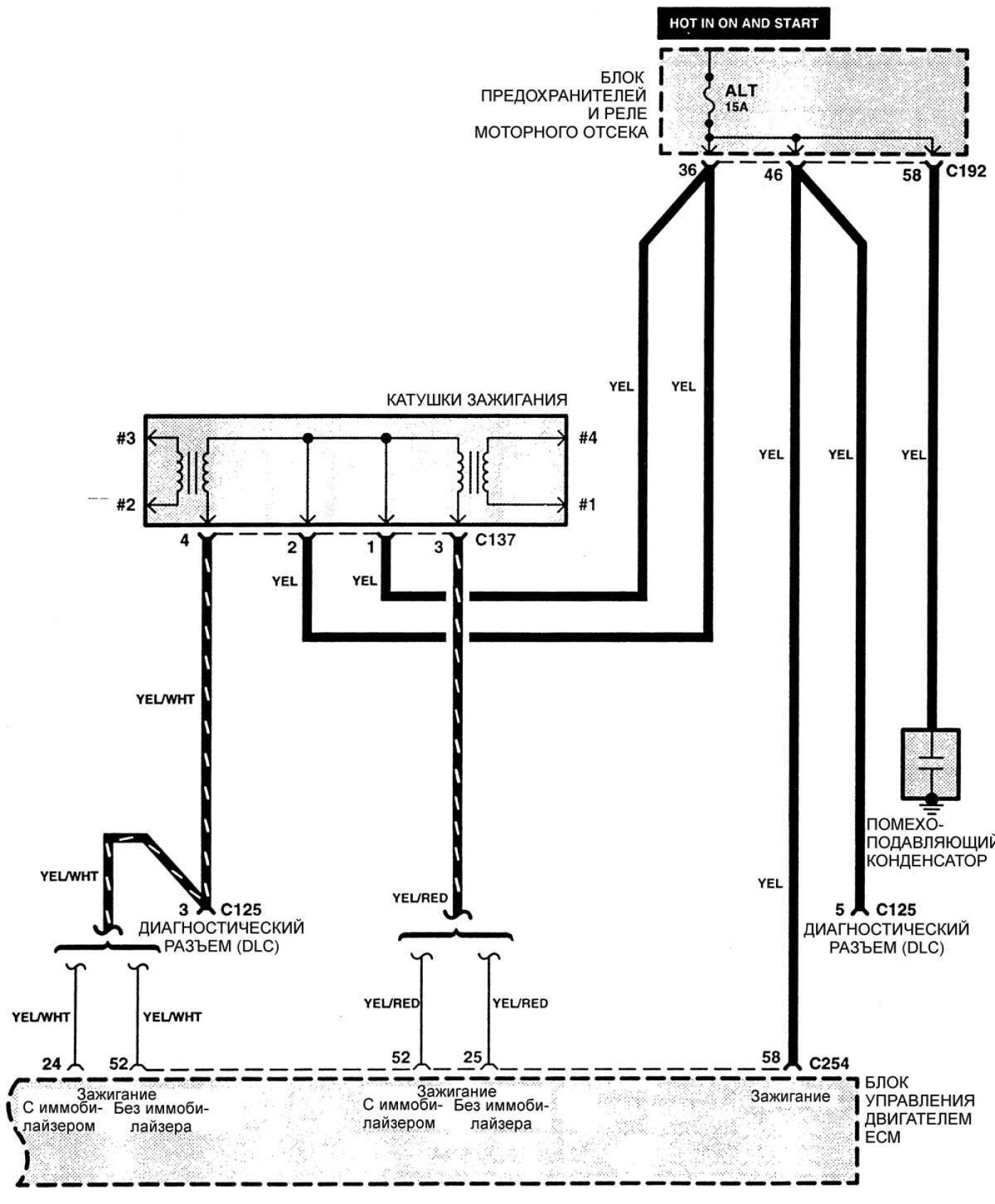

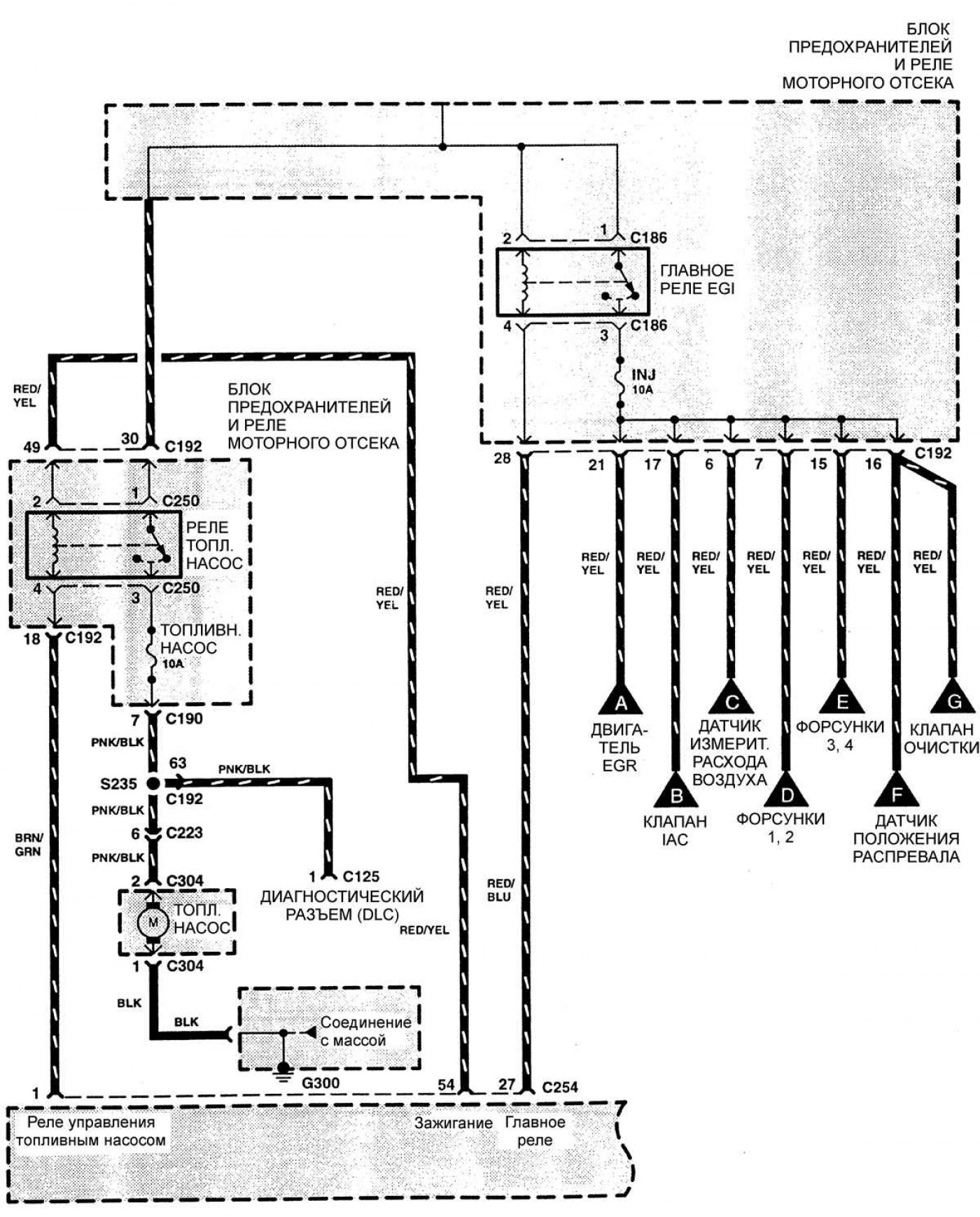

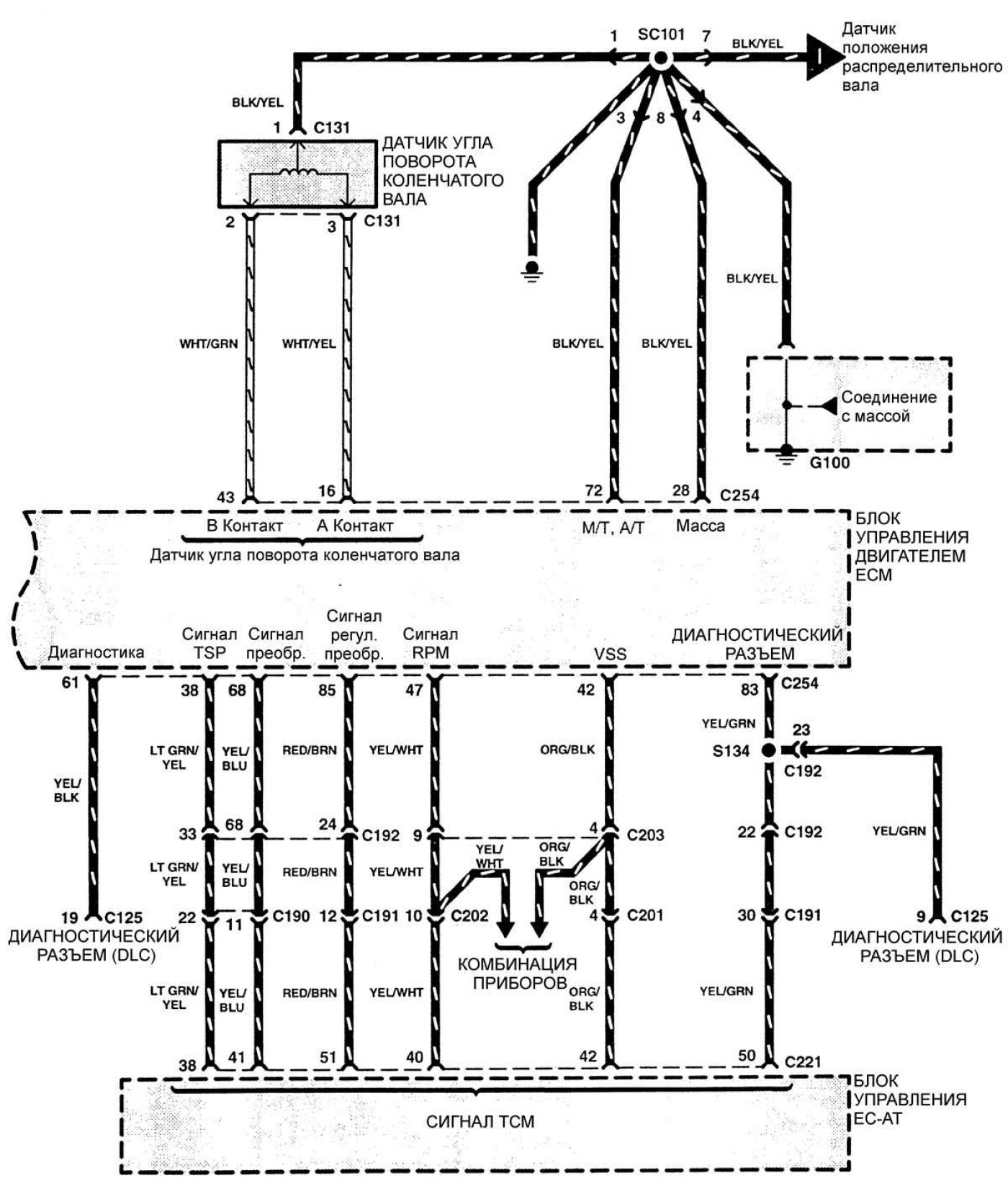

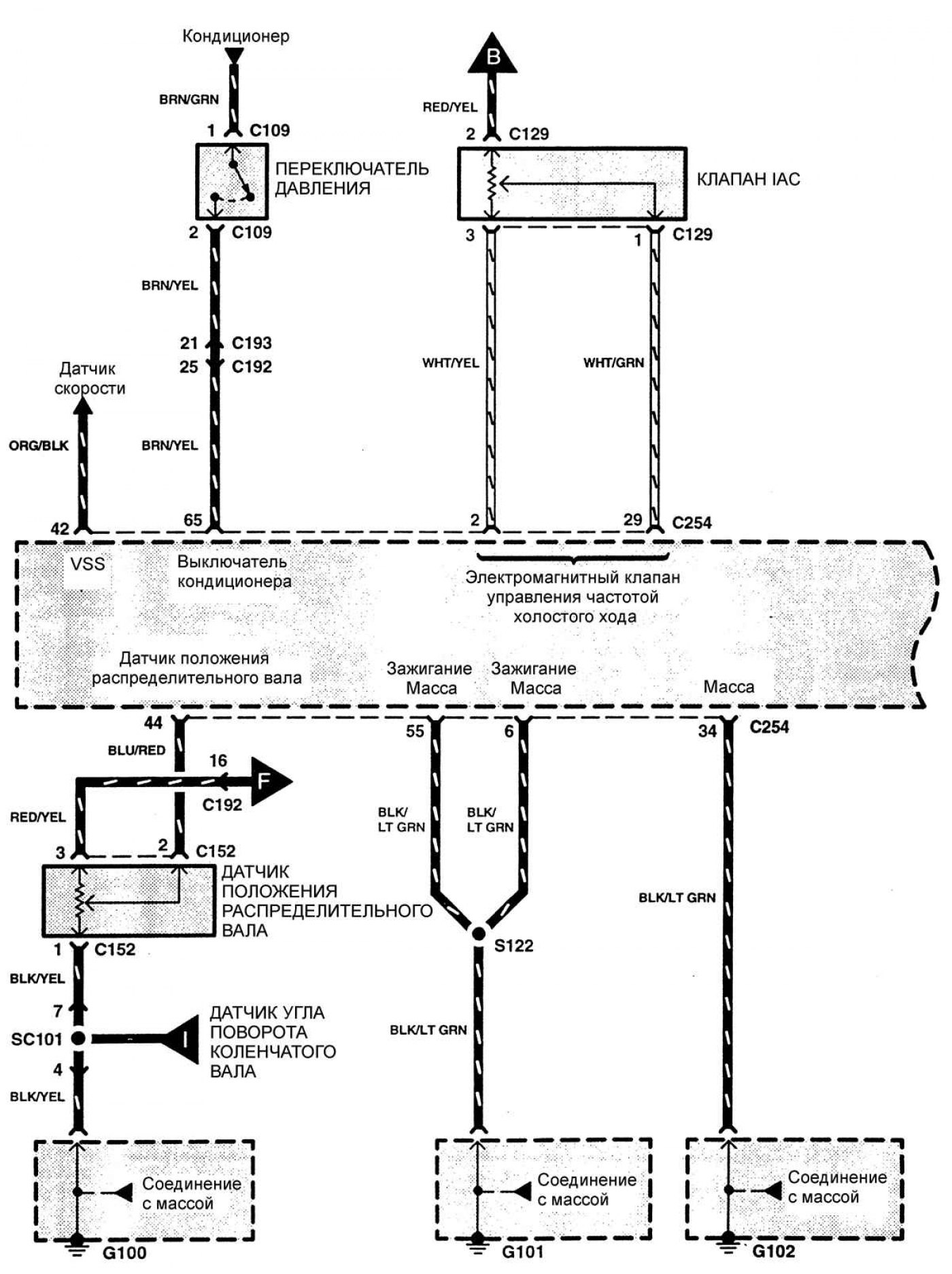

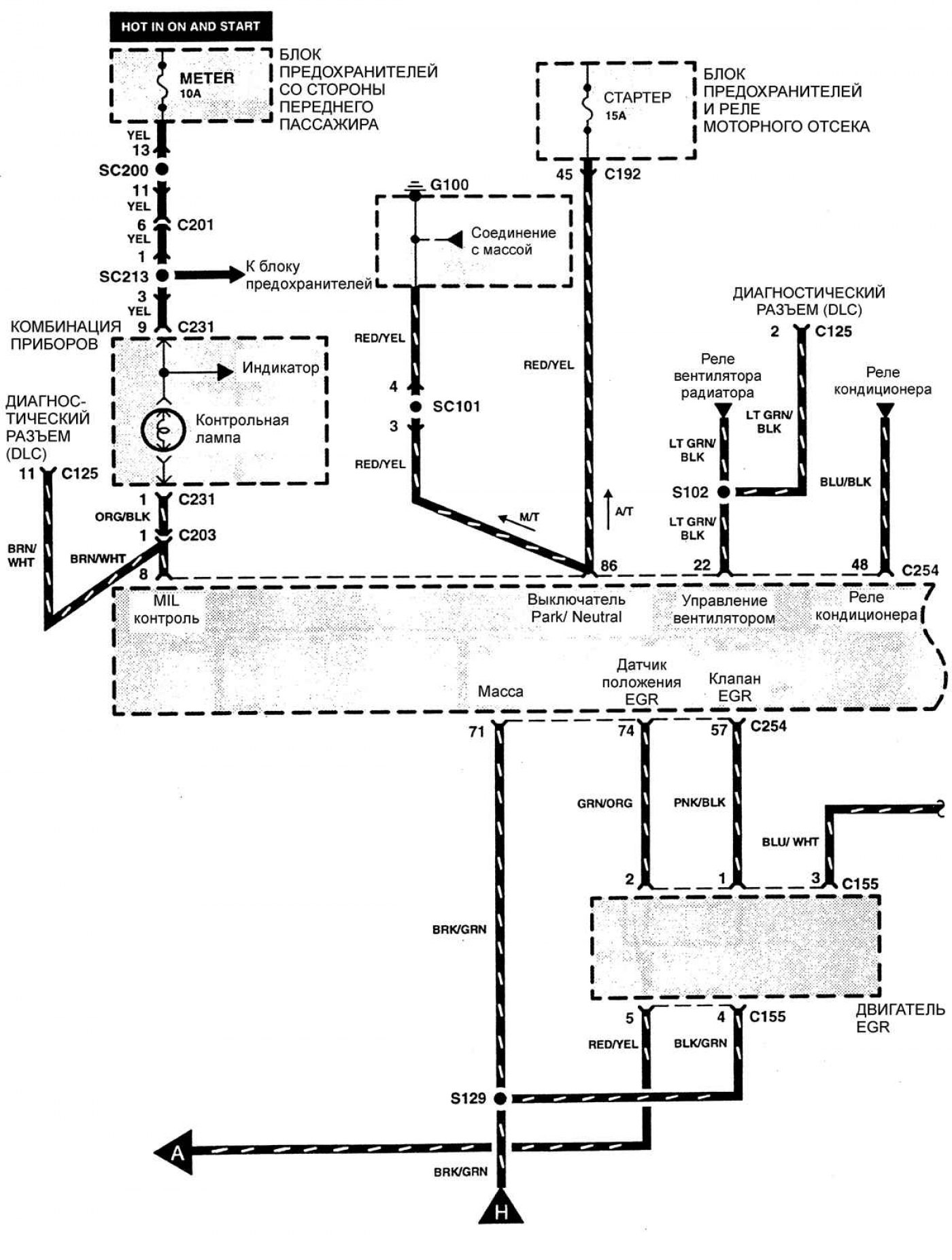

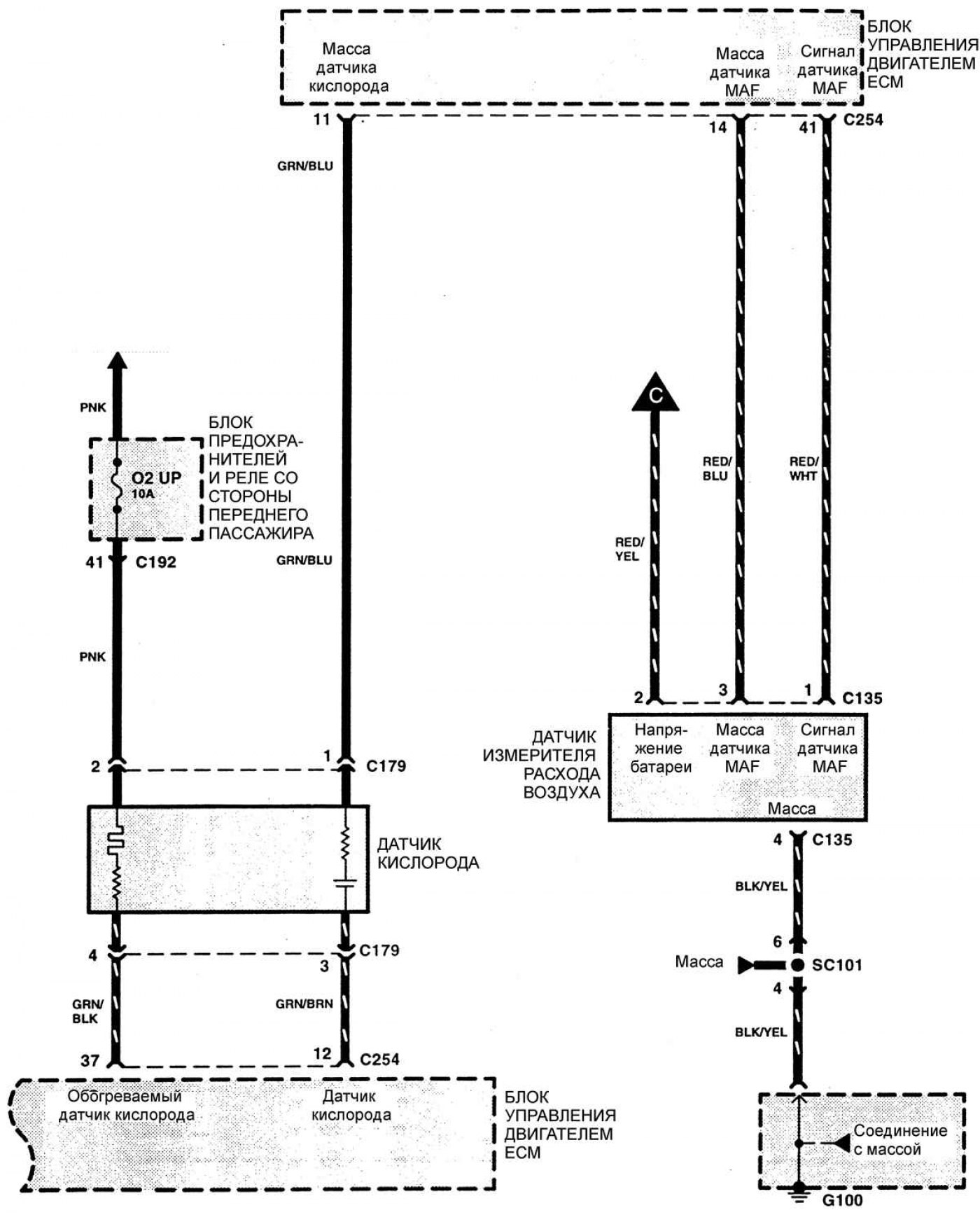

Система контроля и снижения токсичности отработавших газов (двигатели TED)

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »
