Электросхема системыы контроля и снижения токсичности отработавших газов (двигатели BFD) (Kia Shuma 1)

0

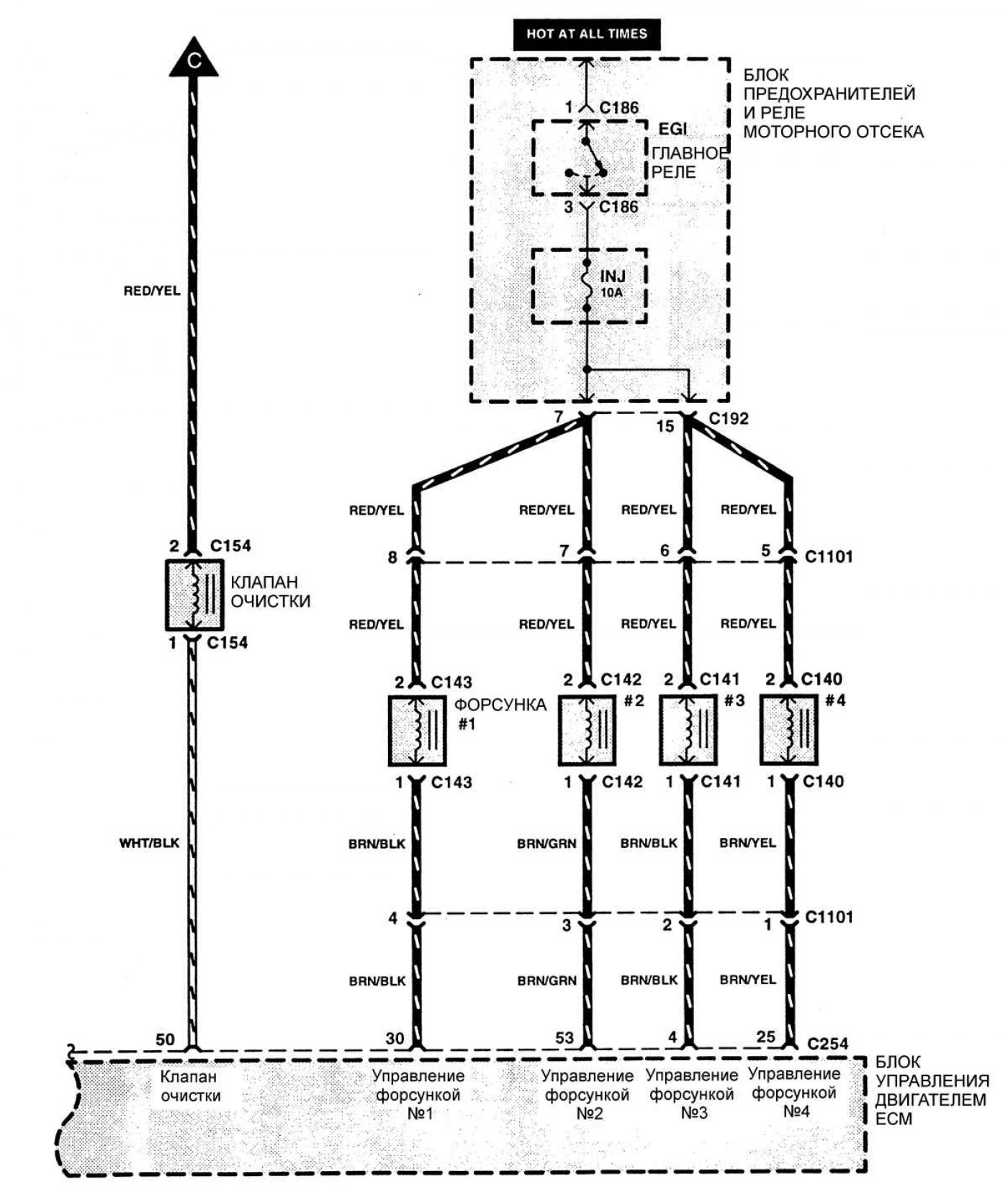

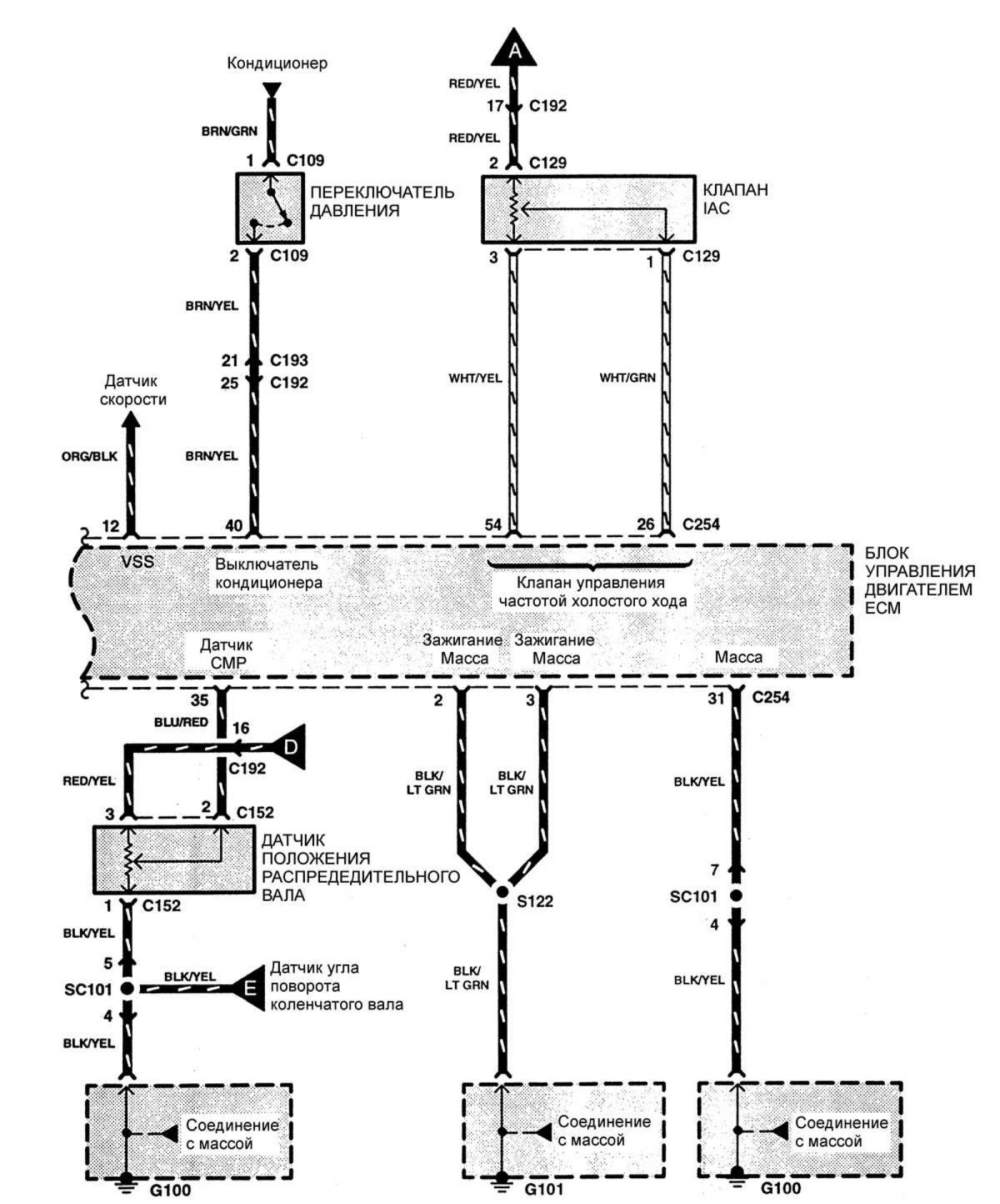

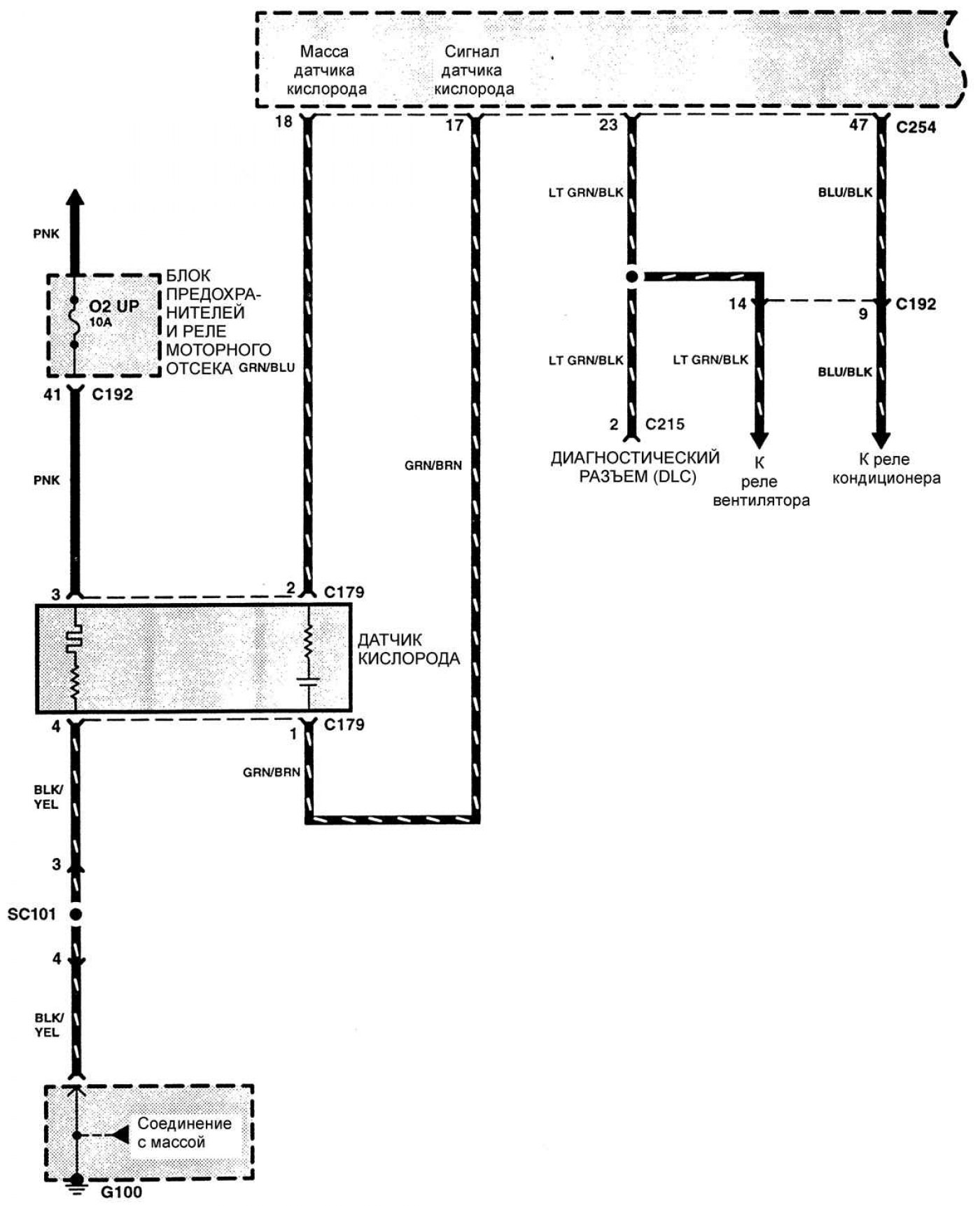

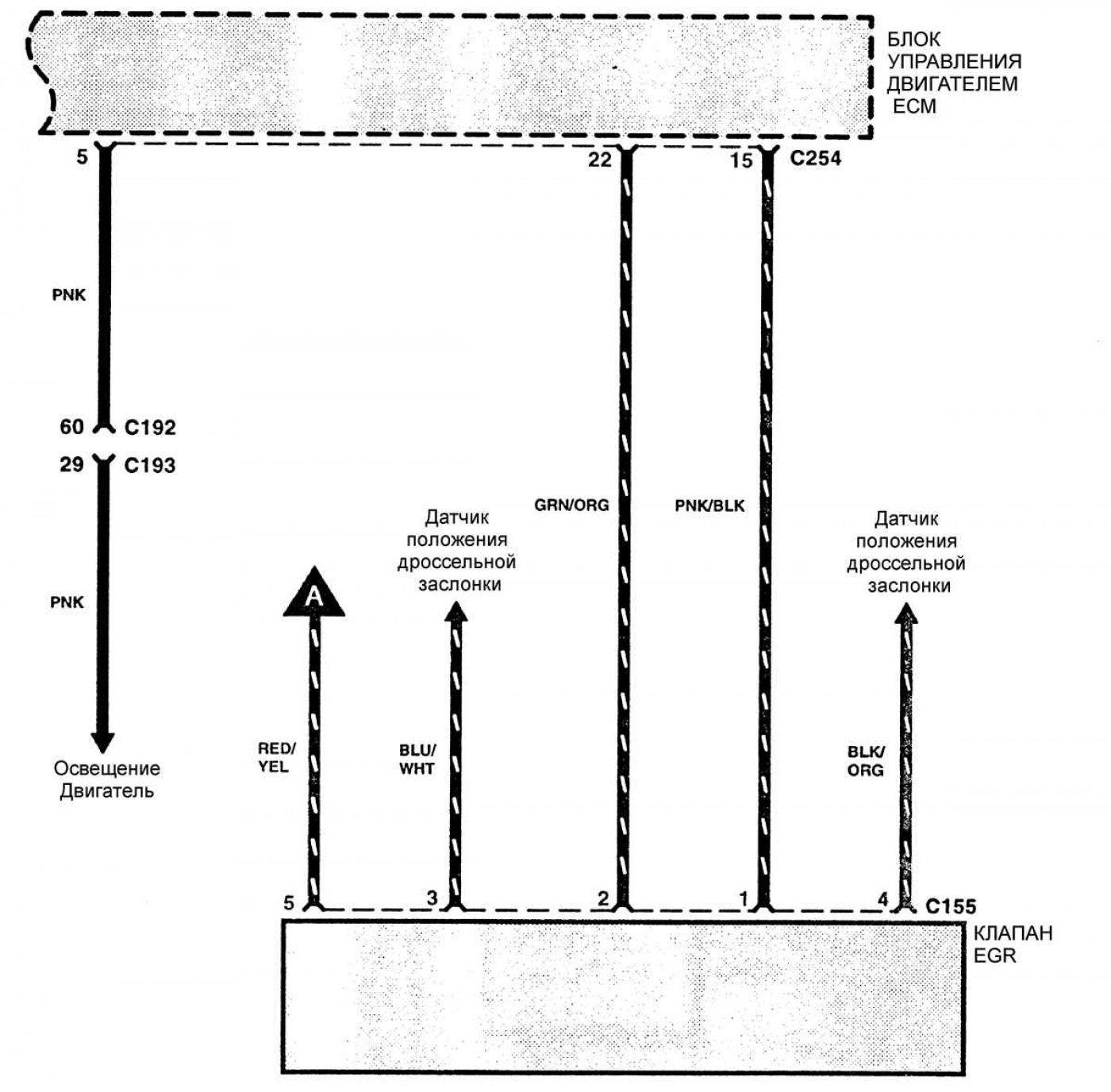

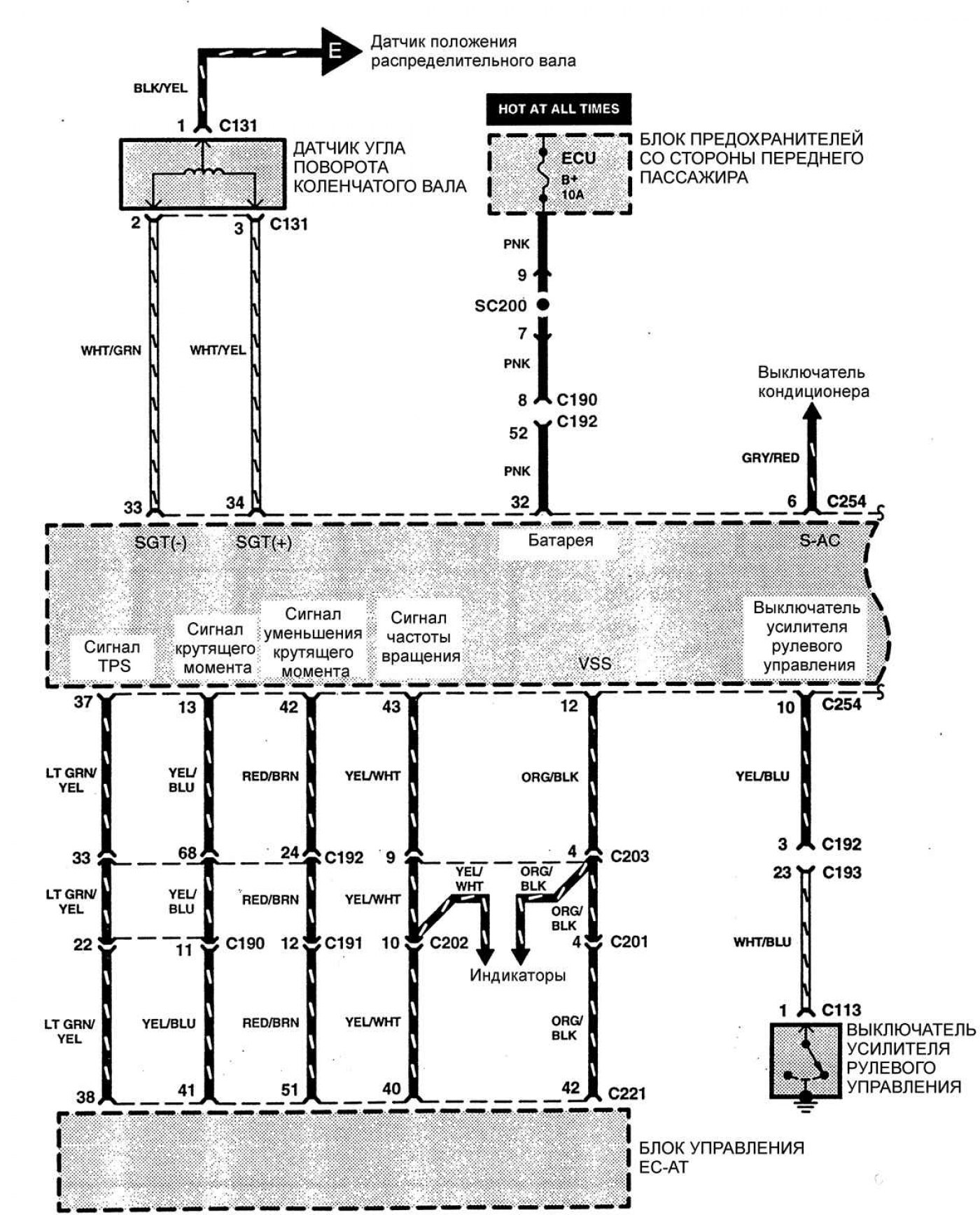

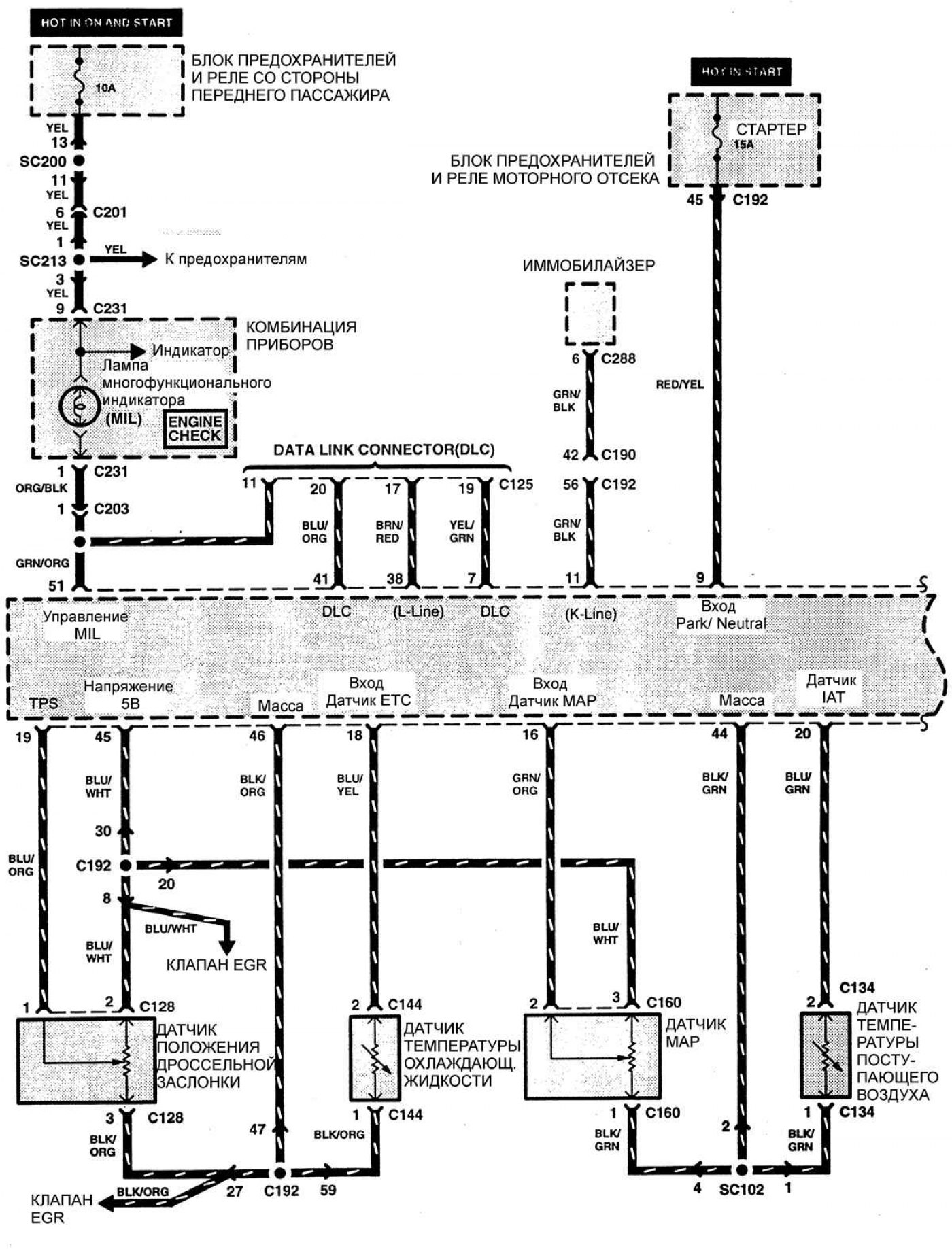

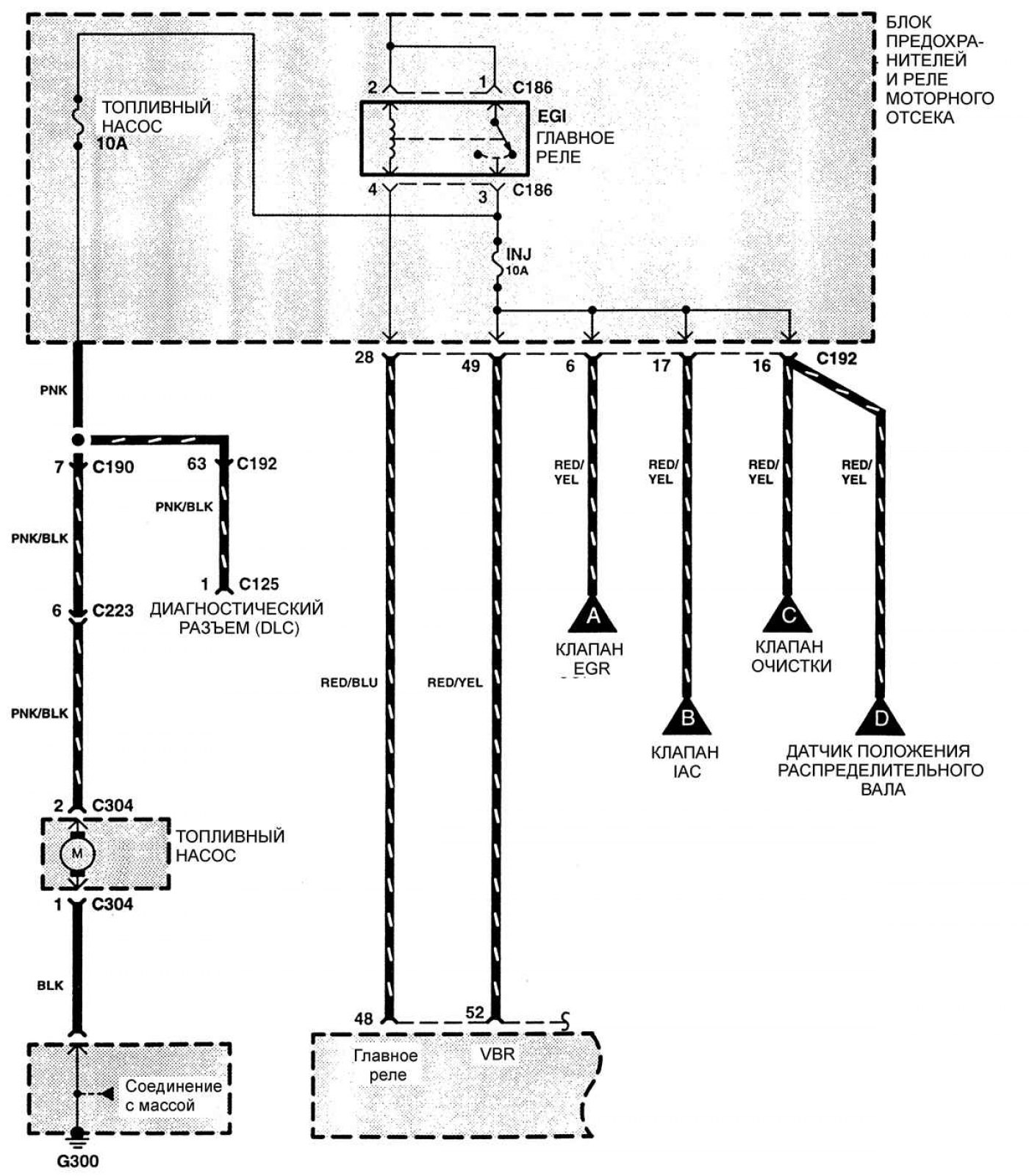

Система контроля и снижения токсичности отработавших газов (двигатели BFD)

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »
