Снятие

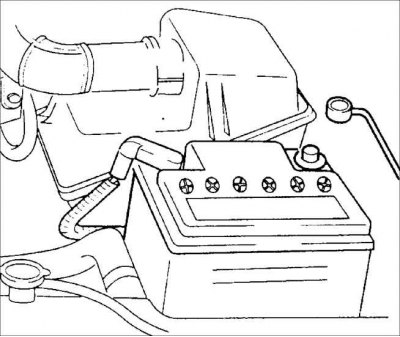

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

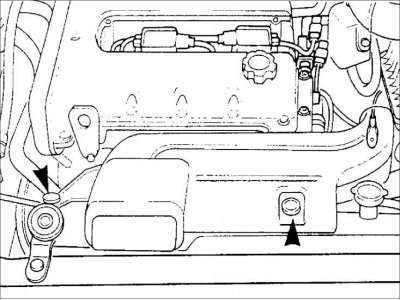

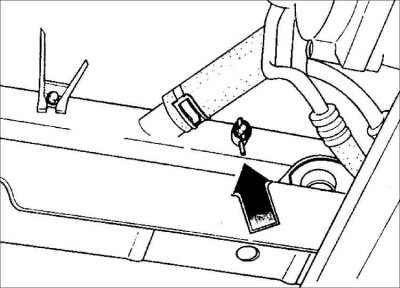

2. Слейте охлаждающую жидкость в подходящий контейнер.
3. Снимите заборник свежего воздуха.
4. Ослабьте хомут и отсоедините верхний шланг радиатора.
5. Отсоедините разъем от двигателя вентилятора радиатора.
6. Отсоедините разъем от двигателя конденсора.
7. Отсоедините шланг от бачка охлаждающей жидкости.
8. Снимите кронштейны радиатора.
9. Отсоедините впускную и выпускную трубы охлаждения автоматической коробки передач.
10. Ослабьте хомут и отсоедините нижний шланг радиатора.
11. Поднимите и снимите вверх радиатор из моторного отсека.
12. Снимите вентилятор радиатора в сборе и конденсор с радиатора.
Проверка

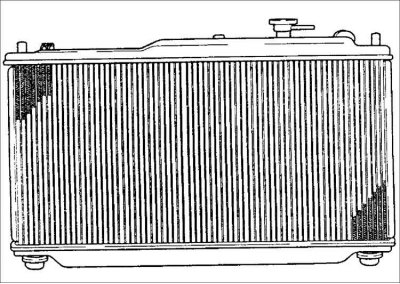

1. Проверьте радиатор на отсутствие трещин, повреждений и отсутствия утечек.
2. Проверьте на отсутствие погнутых пластин радиатора. При необходимости, используя расческу, выпрямите платины.
3. Проверьте состояние входного и выходного патрубков радиатора.
Установка
1. Установите вентилятор радиатора в сборе и конденсор.
2. Установите радиатора в сборе в моторный отсек.
3. Подсоедините нижний шланг радиатора и закрепите его хомутом.

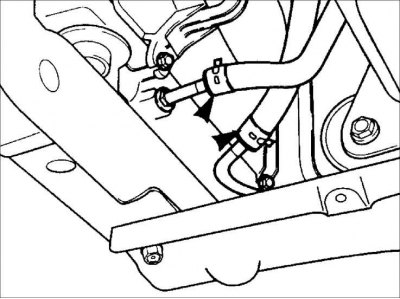

4. Подсоедините впускную и выпускную трубы охлаждения автоматической коробки передач.
5. Установите кронштейны радиатора.
6. Подсоедините шланг к бачку охлаждающей жидкости.
7. Подсоедините разъем к двигателю конденсора.
8. Подсоедините разъем к двигателю вентилятора радиатора.

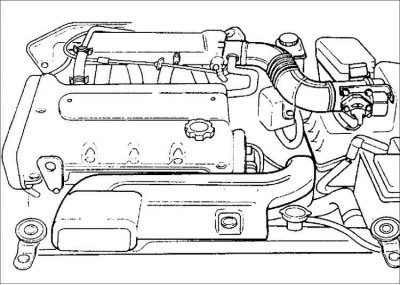

9. Подсоедините верхний шланг радиатора и закрепите его хомутом.
10. Установите заборник свежего воздуха.
11. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
12. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
13. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
