Описание топливной системы (Kia Shuma 1)

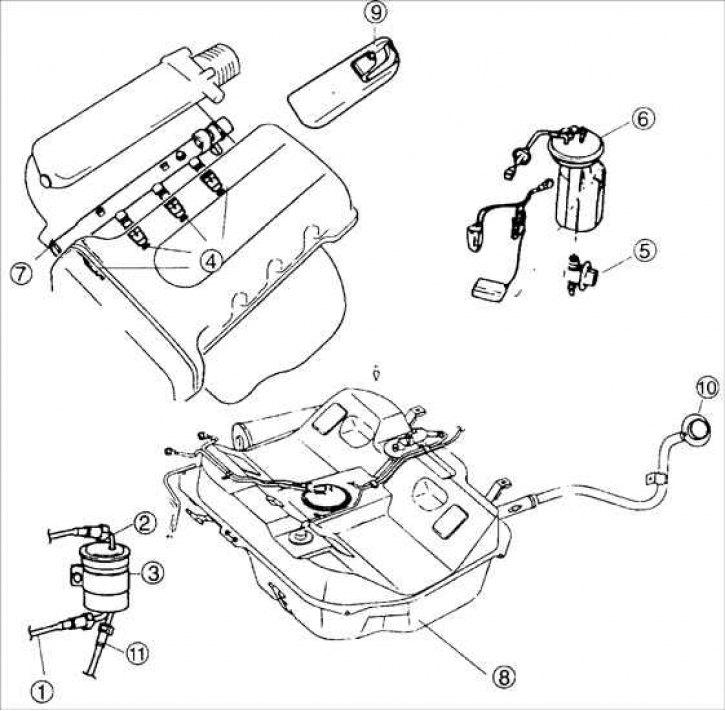

Топливная система

Обычная система

На большинстве топливных систем более чем 90% топлива возвращается в топливный бак в нормальном эксплуатационном режиме.

Температура топлива, возвращаемого в топливный бак повышается на 7–15°C в связи с тем, что оно нагревается проходя под днищем автомобиля и около горячего двигателя, а также за счет внутреннего трения и трения о стенки трубопроводов.

Непрерывно возвращаемое подогретое топливо увеличивает температуру топлива в баке.


В тоже время, топливо, сжатое до давления 320–350 кПа в топливной магистрали, проходя через регулятор давления, поступает в топливный бак под небольшим давлением.

В этом случае увеличивается испарение топлива, по отношению к элементам, имеющим более низкое испарение, и пары топлива поступают в топливный бак.

Пары топлива из топливного бака не попадают в атмосферу благодаря работе системы улавливания паров топлива.

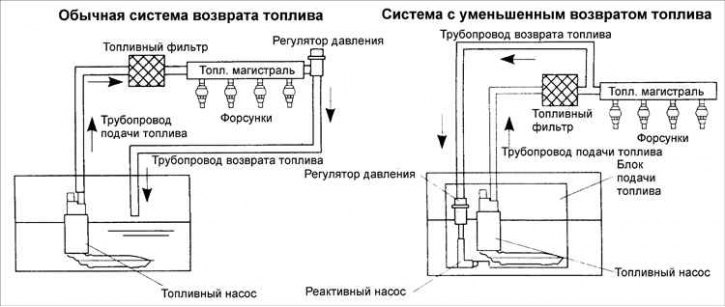

Система с уменьшенным возвратом топлива

На автомобили установлена система, в которой отсутствует трубопровод возврата топлива от двигателя в топливный бак.

Регулятор давления установленный в топливном баке и уменьшение длины трубопровода возврата топлива, уменьшает испарение топлива на 60–20% по отношению к обычной топливной системе.

Кроме того, установка реактивного насоса в блоке подачи топлива, обеспечивает подачу топлива к насосу, обеспечивая устойчивую подачу топлива, при низком уровне топлива в баке. Система обеспечивает устойчивую подачу топлива при наклонах автомобиля, при низком уровне топлива в баке.

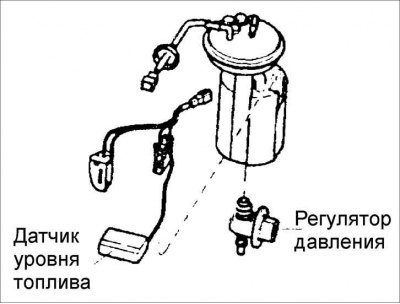

Блок подачи топлива

Блок подачи топлива установлен в топливном баке и состоит из следующих элементом и узлов:

• топливного насоса с электрическим приводом;
• регулятора давления;
• топливного фильтра;
• датчика уровня топлива;
• топливопроводов.

Топливный насос

Топливный насос с электрическим приводом установлен в топливном баке вместе с датчиком уровня топлива. Управление топливного насоса производится блоком управления двигателя, через реле топливного насоса.

Топливный насос через трубопроводы подает топливо под давлением к топливной магистрали и форсункам. Давление в топливной магистрали сохраняется даже тогда, когда топливный насос не работает, за счет одностороннего клапана расположенного около топливного насоса.

Регулятор давления топлива и форсунки

Давление в топливной системе регулируется регулятором давления.

Подача напряжения к форсункам осуществляется от аккумуляторной батареи через главное реле. Количество топлива, подаваемого во впускной тракт двигателя, определяется длительностью импульсов, вырабатываемых блоком управления двигателем и подаваемым на форсунки.

Датчик уровня топлива

Датчик уровня топлива состоит из поплавка, закрепленного на рычаге и переменного резистора. При изменении положения поплавка, пропорционально изменяется сопротивление переменного резистора. На основании сигнала от датчика уровня топлива, указатель уровня топлива в комбинации приборов показывает количество топлива в баке.

Топливные трубопроводы и шланги

Топливные трубопроводы и шланги обеспечивают передачу топлива от топливного бака к топливной магистрали и форсункам и возвращают лишнее топливо в бак. Топливные трубопроводы, закрепленные на днище автомобиля необходимо периодически осматривать на отсутствие вмятин и деформации, так как за счет сужения их проходов, возможно ограничение потока топлива.

Топливные трубопроводы и шланги также обеспечивают передачу паров топлива от топливного бака к канистре с активированным углем, где они собираются при выключенном двигателе. После пуска двигателя и прогрева до рабочей температуры, блок управления двигателем открывает электромагнитный клапан, и пары топлива из канистры поступают в двигатель и сжигаются.

Топливная магистраль

Топливная магистраль обеспечивает подачу топлива к каждой форсунке и установлена на впускном коллекторе.

В настоящее время, регулятор давления топлива не расположен на топливной магистрали, а установлен в топливном баке.

На топливной магистрали расположен сервисный клапан, который служит для удаления воздуха после обслуживания автомобиля или пуска двигателя.
