Снятие
Внимание! Бензин взрывоопасен, поэтому при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите.
Убедитесь, что форсунки надежно установлены в топливной магистрали, что предотвратит их перемещение и, возможно, повреждение.
1. Снимите давление в топливной системе.
2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
3. Отсоедините четыре разъема от топливных форсунок.
4. Отсоедините быстросъемное соединение топливной магистраль от трубопровода подачи топлива.
5. Выверните два болта и гайку и снимите кронштейн троса акселератора.
6. Отсоедините трос акселератора.
7. Выверните два болта крепления топливной магистрали к впускному коллектору.

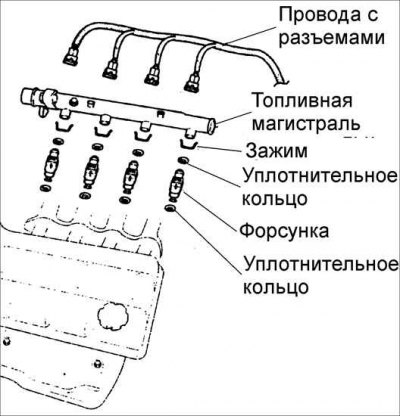

8. Снимите топливную магистраль.
9. Снимите четыре фиксатора, крепящие форсунки к топливной магистрали.
10. Снимите два изолятора с топливной форсунки.
11. Снимите гаситель пульсаций топлива (только двигатель TED).
12. Очистите сопрягаемые поверхности.
Установка
1. Установите и закрепите гаситель пульсаций топлива.
2. Установите два изолятора топливной форсунки.
3. Установите форсунки в топливную магистраль и закрепите их четырьмя фиксаторами.
4. Установите топливную магистраль и закрепите двумя болтами.
5. Подсоедините трос акселератора.
6. Установите кронштейн троса акселератора и закрепите его двумя болтами и гайкой.
7. Подсоедините к топливной магистрали трубопровод с быстросъемным соединением.
8. Подсоедините четыре разъема к топливным форсункам.
9. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
10. Пустите двигатель и проверьте отсутствие утечек топлива.
