Оглавление: Снятие ⇣ Установка ⇣
Снятие
Внимание! Бензин взрывоопасен, поэтому при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите. Перед снятием, слейте топливо из топливного бака. Очистите топливный бак от паров топлива.
1. Снимите давление в топливной системе.
2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
3. Снимите подушку заднего сиденья.
4. Отсоедините разъемы от блока подачи топлива.

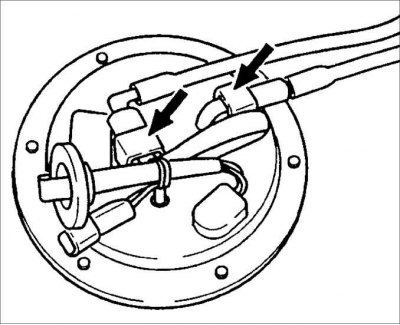

5. Выверните три винта крепления крышки.
6. Снимите резиновое кольцо и отсоедините провода от крышки.
7. Снимите крышку.
8. Отсоедините два топливных шланга от блока подачи топлива.
9. Поднимите автомобиль.
10. Установите домкрат под топливным баком.
11. Отсоедините два топливных шланга от топливного фильтра.
12. Отсоедините шланг паров топлива от двухстороннего клапана.
13. Ослабьте хомут крепления шланга к топливному баку.
14. Выверните болты, крепящие изолятор.
15. Выверните два болта крепления лент топливного бака.
Внимание! Закройте все открывшиеся отверстия топливного бака, для того чтобы исключить выход из бака паров топлива.
16. Снимите топливный бак из-под автомобиля.
Внимание! Даже в пустом топливном баке есть пары топлива, которые взрывоопасны, поэтому соблюдайте осторожность. Обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите. Как можно скорее очистите топливный бак от паров топлива.
Установка
1. Поднимите автомобиль.
2. Снимите крышки, закрывающие все отверстия топливного бака.
3. Установите топливный бак на домкрат и поднимите его к автомобилю.
4. Подсоедините шланг к топливному баку и закрепите его хомутом.
5. Подсоедините к топливному баку два топливных шланга.

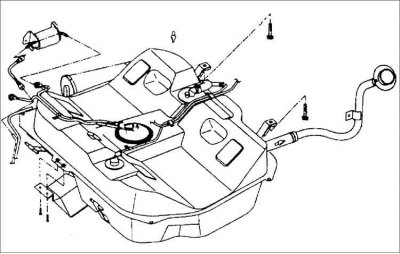

Внимание! Оденьте шланг отвода паров топлива на штуцер топливного бака как минимум на 25 мм. Шланг топливоналивной горловины и трубку надвиньте на штуцера на 35 мм.
6. Установите ленты крепления топливного бака.
7. Верните болты крепления лент топливного бака.
Момент затяжки: 43–61 Н·м
8. Установите изолятор и закрепите болтами.
9. Опустите автомобиль.
10. Подсоедините два шланга к блоку подачи топлива.

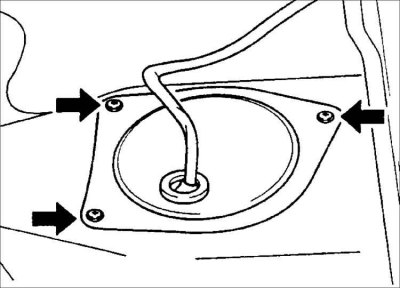

11. Установите резиновое кольцо и закрепите провода на крышке.
12. Установите крышку и закрепите тремя винтами.
Момент затяжки: 10,8–16,7 Н·м

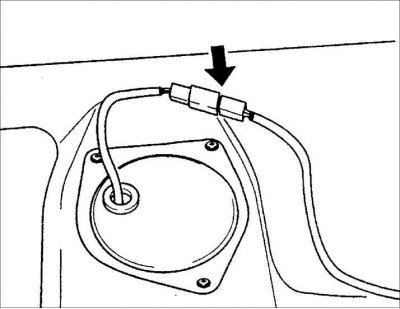

13. Подсоедините разъем питания блока подачи топлива.
14. Закрепите провода разъема липкой лентой.
15. Установите подушку заднего сиденья.
16. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
