Снятие

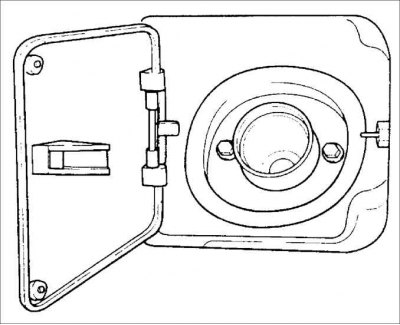

1. Откройте лючок топливоналивной горловины.
2. Снимите крышку топливоналивной горловины.
3. Выверните два верхних болта крепления трубы топливоналивной горловины.
4. Выверните два болта и освободите два фиксатора и снимите грязезащитный щиток арки левого заднего колеса.
5. Поднимите автомобиль.
6. Выверните два болта крепления трубы топливоналивной горловины к кронштейну кузова.
7. Ослабьте хомут и снимите трубу топливоналивной горловины.
Установка
1. Поднимите автомобиль.
2. Подсоедините трубу топливоналивной горловины.
3. Закрепите трубу топливоналивной горловины двумя болтами к кронштейну кузова.
Момент затяжки: 8,8–12,7 Н·м
4. Установите грязезащитный щиток арки левого заднего колеса и закрепите его двумя болтами и двумя фиксаторами.
Момент затяжки: 10,8–16,7 Н·м
5. Опустите автомобиль.
6. Вверните два верхних болта крепления трубы топливоналивной горловины.
Момент затяжки: 2,5–3,5 Н·м
7. Установите крышку топливоналивной горловины.
8. Закройте лючок топливоналивной горловины.
