Проверка напряжения
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем от катушки зажигания.
3. Поверните ключ в замке зажигания в положение "ON".

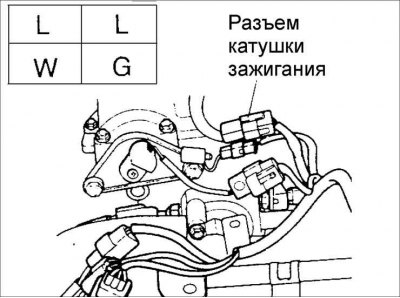

4. Измерьте напряжение между синим и зеленым проводами в разъеме катушки зажигания.
Напряжение: 12 В
5. При отсутствии напряжения, проверьте исправность предохранителя, замка зажигания и жгут проводов.
Проверка сопротивления

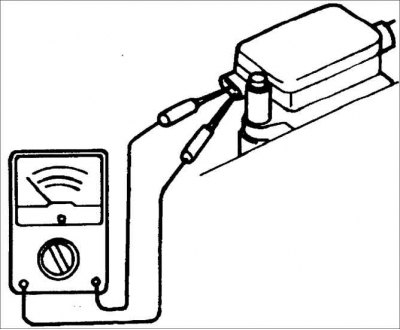

1. Омметром проверьте сопротивление первичной обмотки катушки зажигания. Соедините один щуп омметра к положительному (+) зажиму и другой щуп к каждому отрицательному (–) зажиму. Если сопротивление отличается от требуемого, замените катушку зажигания. Помните, что блок содержит две катушки, сопротивление которых необходимо проверить.
Сопротивление первичной обмотки: 0.45–0.55 Ом при 20°C
2. Омметром проверьте сопротивление вторичной обмотки катушки зажигания. Если сопротивление отличается от требуемого, замените катушку зажигания.
Сопротивление вторичной обмотки: 13–15 кОм при 20°C
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините высоковольтные провода.
3. Отсоедините разъемы от катушки зажигания.
4. Выверните четыре болта крепления катушки зажигания.
5. Снимите катушки зажигания.
Установка
1. Установите две катушки зажигания над свечами зажигания 2 и 4 цилиндров и нажмите на них для соединения.
2. Вверните четыре болта крепления катушки зажигания.
Момент затяжки: 19–25 Н·м
3. Подсоедините разъемы к катушке зажигания.
4. Подсоедините высоковольтные провода.
5. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
