Проверка
1. Проверьте, что стартер работает только при повороте ключа в замке зажигания положение START и рычаге селектора в позициях Р или N.
2. Проверьте, что фонари заднего хода зажигаются только при перемещении рычага селектора в позицию R и ключе в замке зажигания в положении START.
3. Проверьте, что положение рычага селектора и индикатора выбранной позиции совпадают.
4. В противном случае, проверьте переключатель диапазона коробки передач.
Проверка проводимости
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем переключателя диапазона коробки передач.

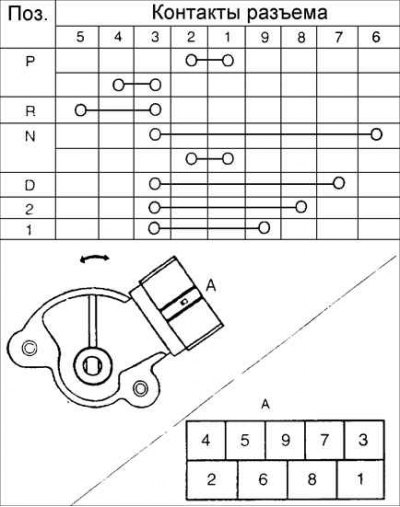

3. Проверьте проводимость между контактами переключателя диапазона коробки передач.
4. Если проводимость не соответствует требуемой, отрегулируйте или замените переключатель диапазона коробки передач.
5. Подсоедините разъем переключателя диапазона коробки передач.
6. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
Регулировка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Поднимите вверх диагностический разъем от датчика измерителя расхода воздуха (MAF).
3. Отсоедините разъемы датчиков температуры воздуха и измерителя расхода воздуха.
4. Снимите заборник свежего воздуха и корпус воздушного фильтра.
5. Выверните гайки. Отсоедините трос селектора.
6. Переместите рычаг селектора в позицию N.
7. Отсоедините разъем переключателя диапазона коробки передач.
8. Выверните болты крепления переключателя диапазона коробки передач.
9. Подсоедините омметр между клеммами 5 и 7.
10. Отрегулируйте положение переключателя так, чтобы проводимость между контактами переключателя соответствовала требуемой.
11. Затяните два болта крепления переключателя диапазона коробки передач.
Момент затяжки: 7,9-10,7 Н·м
12. Проверьте, что проводимость переключателя диапазона коробки передач соответствует требуемой.
13. Подсоедините разъем переключателя диапазона коробки передач.
14. Подсоедините трос селектора и закрепите гайками.
Момент затяжки: 32–46 Н·м
15. Установите воздушный фильтр и заборник свежего воздуха.
16. Подсоедините разъемы датчиков температуры воздуха и измерителя расхода воздуха.
17. Установите диагностический разъем.
18. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
