Проверка
1. Включите зажигание.
2. Убедитесь, что индикатор O/D OFF не подсвечивается. Нажмите переключатель O/D OFF и убедитесь, что индикатор O/D OFF подсвечивается.
3. Если индикатор не работает должным образом, продолжите проверку.
Проверка напряжения
1. Снимите центральную консоль.
2. Включите зажигание.

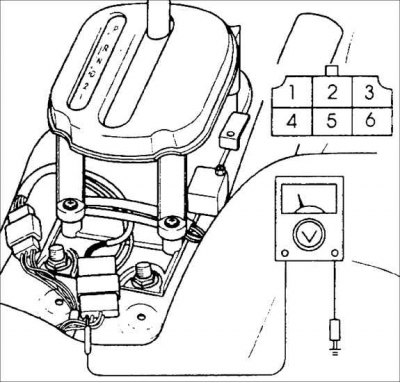

3. Измерьте напряжение на контактах разъема C269 переключателя O/D.
| Положение переключателя | Контакты разъема | |
| | 1 | 2 |
| Нормальное, В | В+ | 0 |
| Нажатое, В | 0 | 0 |
В+: Напряжение аккумуляторной батареи
4. Если напряжения на контактах разъема переключателя отличаются от требуемых, проверьте проводимость в переключателе O/D
Проверка проводимости
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем от переключателя O/D.

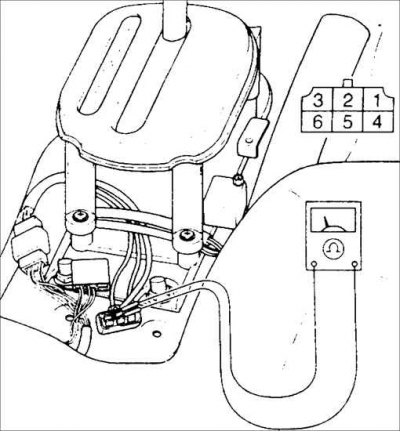

3. Проверьте проводимость переключателя O/D на контактах разъема C269.
| Положение переключателя | Контакты разъема | |
| | 1 | 4 |
| Нормальное | разомкнуты | |
| Нажатое | замкнуты | |
4. В противном случае замените ручку рычага селектора.
5. Если переключатель работает нормально, проверьте электрическую цепь, идущую к блоку управления коробкой передач.
6. Подсоедините разъем переключателя O/D.
7. Установите центральную консоль.
8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
Разборка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите центральную консоль.
3. Выверните четыре винта крепления селектора
4. Поднимите блок селектора, отсоедините разъем и снимите клеммы переключателя O/D.
5. Снимите блок селектора и снимите лампу индикатора.
6. Снимите разъем из блока лампы индикатора.
7. Выверните два винта крепления ручки селектора.
8. Снимите ручку селектора.
9. Снимите втулку ручки селектора.
10. Снимите селектор, панель и разъем.

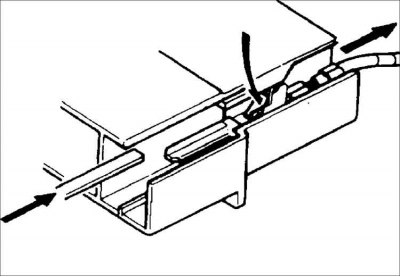

11. Отверткой с плоским лезвием освободите контакты разъема.
12. Извлеките контакты из разъема.
13. Извлеките провода через панель и втулку.
Сборка
1. Вставьте провода через панель и втулку.

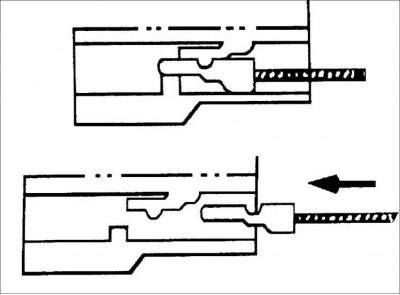

2. Установите контакты в разъем.
3. Установите панель.
4. Установите втулку по рычагу селектора.
5. Отрегулируйте положение проводов так, чтобы ручку селектора можно было установить на место.
Внимание! Провода должны пройти углубление в ручке селектора.
6. Вверните два винта крепления ручки селектора.
7. Установите лампу.
8. Подсоедините разъем.
9. Вверните четыре винта крепления панели.
