Рабочий цилиндр сцепления

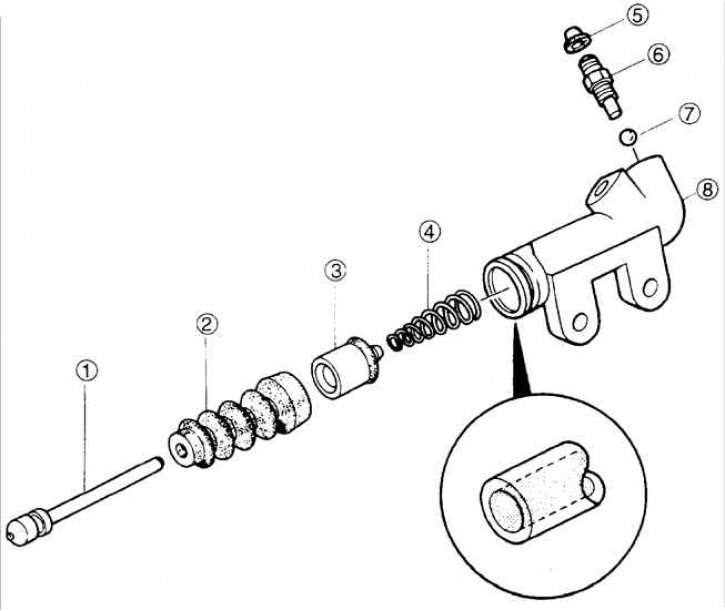

1 – толкатель; 2 – чехол рабочего цилиндра сцепления; 3 – поршень; 4 – пружина; 5 – навинчивающаяся крышка штуцера прокачки; 6 – штуцер прокачки; 7 – стальной шарик; 8 – корпус рабочего цилиндра сцепления.
Разборка
1. Снимите чехол рабочего цилиндра сцепления и толкатель.
2. Снимите поршень и уплотнительное кольцо (манжету), подавая сжатый воздух через отверстие для подсоединения гидравлической трубки.
Сборка
Внимание! Очистите демонтированные детали в растворителе и продуйте все детали и каналы сжатым воздухом.
Внимание! Перед сборкой, удостоверьтесь, что все детали полностью чистые.
Внимание! Перед сборкой смажьте указанной жидкостью для сцепления поршень, уплотнительное кольцо (манжету) и диаметр расточки цилиндра.
1. Установите пружину, поршень, и вдавите чехол цилиндра сцепления в отверстие корпуса.
2. Установите толкатель.
