Внимание! Без необходимости не снимайте масляные уплотнительные кольца.

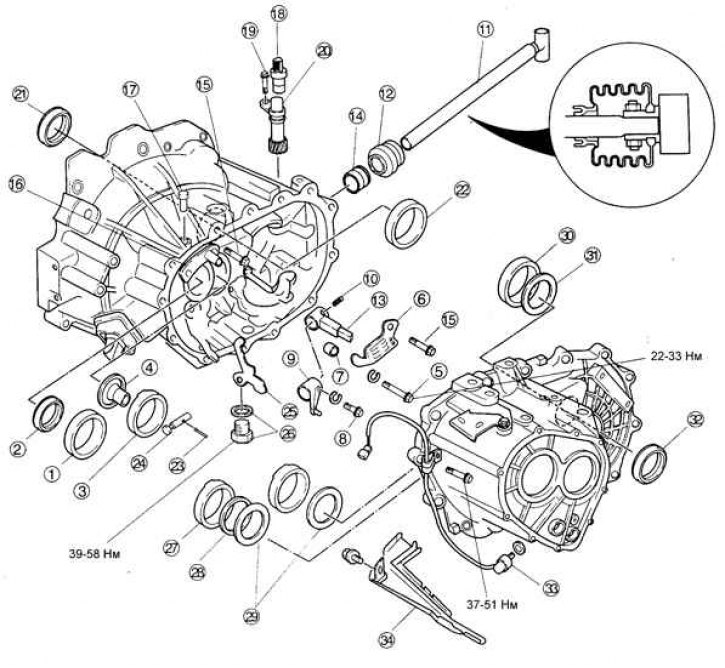

1 – наружное кольцо подшипника; 2 – уплотнительное кольцо; 3 – наружное кольцо подшипника; 4 – раструб; 5 – болт; 6 – пластина; 7 – труба; 8 – болт; 9 – рычаг переключения; 10 – цилиндрический штифт; 11 – шток переключения передач; 12 – чехол; 13 – селектор; 14 – уплотнительное кольцо; 15 – болт; 16 – крышка; 17 – сапун; 18 – датчик скорости; 19 – болт; 20 – механизм привода спидометра; 21 – уплотнительное кольцо; 22 – наружное кольцо подшипника; 23 – цилиндрический штифт; 24 – вал рычага заднего хода; 25 – рычаг заднего хода; 26 – пробка слива масла с шайбой; 27 – наружное кольцо подшипника; 28 – пружина диафрагмы; 29 – регулировочная прокладка; 30 – наружное кольцо подшипника; 31 – регулировочная прокладка; 32 – уплотнительное кольцо; 33 – выключатель света заднего хода; 34 – канал для смазки.

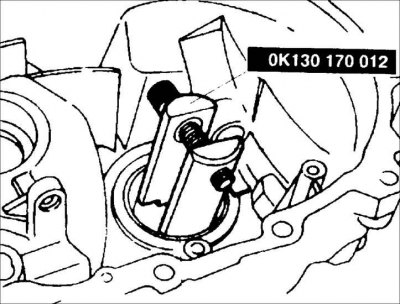

Снятие наружного кольца подшипника (с передней стороны первичного вала)
После установки съемника OK130 170 012 в наружное кольцо подшипника, снимите наружное кольцо подшипника.
Снятие вала рычага заднего хода
1. Пассатижами извлеките цилиндрический штифт.
2. Защитите вал рычага заднего хода ветошью и, пассатижами, достаньте его.
Снятие уплотнительного кольца штока переключения передач
Отверткой и молотком снимите уплотнительное кольцо штока переключения передач.
Внимание! При снятии уплотнительного кольца не повредите картер сцепления.

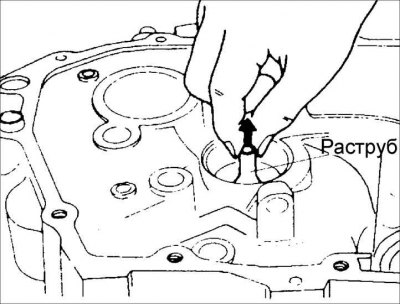

Снятие раструба наружного кольца подшипника вторичного вала
1. Снимите наружное кольцо подшипника, поднимая его вместе с раструбом.
Внимание! При необходимости, отверткой снимите наружное кольцо подшипника вторичного вала.
2. Вставьте отвертку в наружное кольцо подшипника вторичного вала картера сцепления.
3. Снимите наружное кольцо подшипника.
Снятие уплотнительного кольца первичного вала
Внимание! При снятии уплотнительного кольца не повредите картер сцепления.
Отверткой снимите уплотнительное кольцо первичного вала.

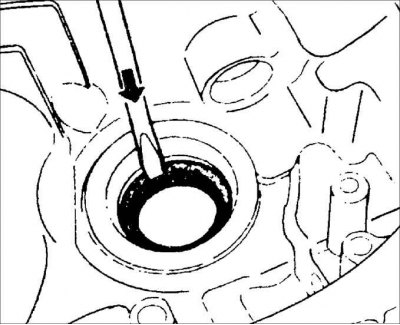

Снятие уплотнительного кольца дифференциала
Отверткой снимите уплотнительное кольцо дифференциала.
Снятие наружного кольца подшипника дифференциала
1. Установите внутрь наружного кольца подшипника дифференциала съемник OK130 170 012.
2. Снимите наружное кольцо подшипника дифференциала.
Установка уплотнительного кольца дифференциала
Используя оправку OK201 170 AA1, установите в гнездо картера коробки передач масляное уплотнительное кольцо дифференциала.

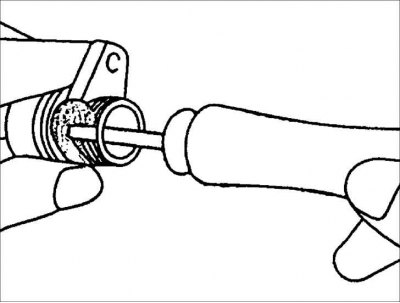

Снятие уплотнительного кольца привода спидометра
Отверткой снимите уплотнительное кольцо привода спидометра.
