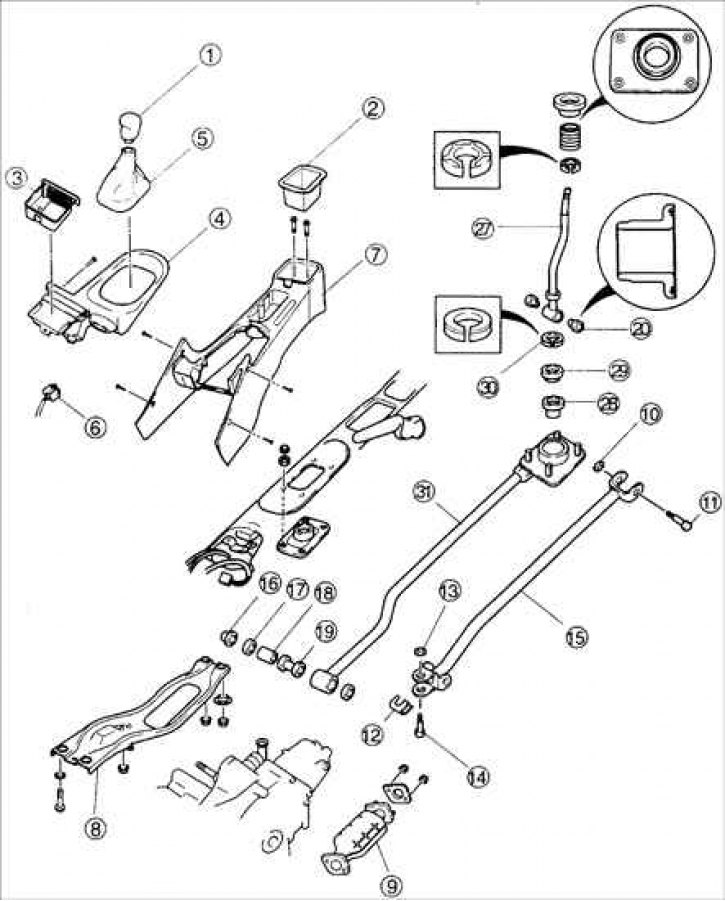

1 – ручка рычага переключения передач; 2 – коробка для хранения мелких предметов; 3 – пепельница; 4 – передняя секция центральной консоли; 5 – чехол рычага переключения передач; 6 – разъем прикуривателя; 7 – центральная консоль; 8 – пластина защиты двигателя; 9 – каталитический нейтрализатор; 10 – гайки; 11 – болт; 12 – зажим; 13 – гайки; 14 – болт; 15 – тяга переключения передач; 16 – гайки; 17 – шайба; 18 – труба; 19 – втулка; 20 – втулка; 27 – рычаг переключения передач; 28 – чехол; 29 – держатель; 30 – нижнее гнездо шаровой опоры; 31 – тяга выбора передач.
Ремонт
1. Разборку проводите в последовательности, обозначенной цифрами на рисунке.
2. Проверьте состояние всех деталей и, при необходимости, замените их.
3. Сборка проводится в последовательности обратной снятию.
4. Снятие и установка отдельных деталей приведена ниже.

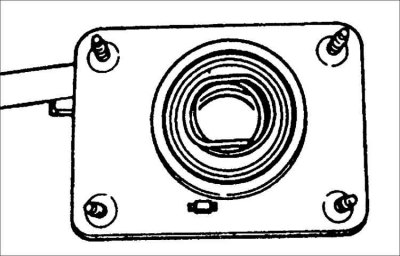

Установка пружины
Убедитесь, что конец пружины с крючком установлен должным образом в углублении кронштейна, как показано на рисунке.
