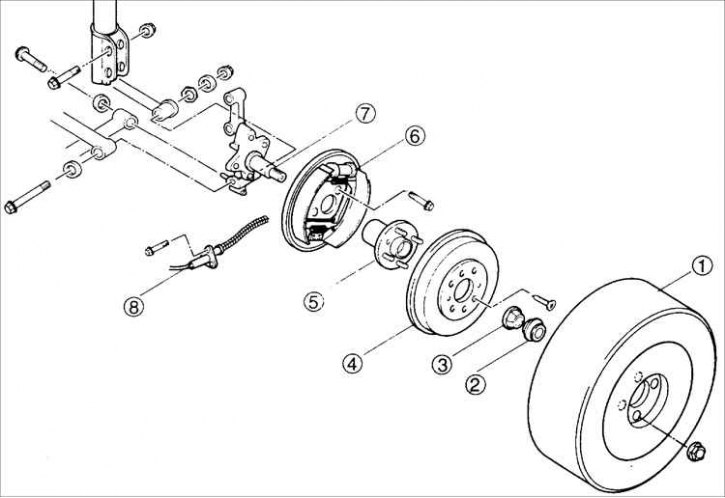

1 – колесо; 2 – пылезащитный колпачок; 3 – контргайка (заменить); 4 – тормозной барабан (или диск); 5 – ступица с подшипником; 6 – задний тормозной механизм; 7 – ось; 8 – трос стояночного тормоза.
Снятие
1. Поднимите автомобиль и закрепите на опорах.
2. Выверните четыре гайки крепления колеса.
3. Снимите колесо.
4. Снимите пылезащитный колпачок, отогните буртик и отверните контргайку и два болта крепления тормозного барабана.
5. Снимите тормозной барабан (или диск) с заднего тормозного механизма.
6. Снимите ступицу с подшипником.
Внимание! После отсоединения тормозной трубки, закройте ее подходящей пробкой, чтобы исключить утечку тормозной жидкости.

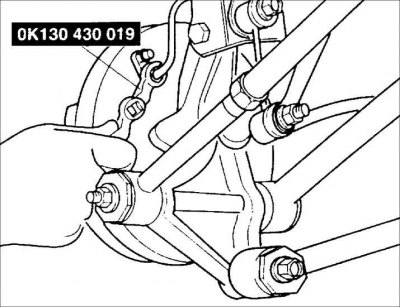

7. Специальным ключом OK130 430 019 отверните соединительную гайку крепления тормозной трубки.
8. Выверните два болта и снимите задний тормозной механизм.
9. Отсоедините две поперечных тяги и продольный рычаг от опоры задней ступицы.
10. Ослабьте и затем выверните два болта крепления стойки задней подвески к опоре ступицы.
11. Снимите опору ступицы из стойки задней подвески.
12. Проверьте состояние всех деталей и, при необходимости, восстановите или замените поврежденные детали.
Установка
1. Установите опору ступицы в стойку задней подвески и закрепите двумя болтами и гайками.
Момент затяжки: 93–116 Н·м
2. Установите две поперечных тяги на опору ступицы и закрепите болтом и гайкой.
Момент затяжки: 93–116 Н·м
3. Установите продольный рычаг на опору ступицы и закрепите болтом.
Момент затяжки: 43–61 Н·м
4. Установите задний тормозной механизм и закрепите четырьмя болтами.
Момент затяжки: 45–67 Н·м
5. Специальным ключом OK130 430 019 заверните соединительную гайку крепления тормозной трубки.
Момент затяжки: 13–18 Н·м
6. Установите ступицу с подшипником.
7. Установите тормозной барабан (или диск) на задний тормозной механизм и закрепите двумя болтами.
Момент затяжки: 9,8–15 Н·м

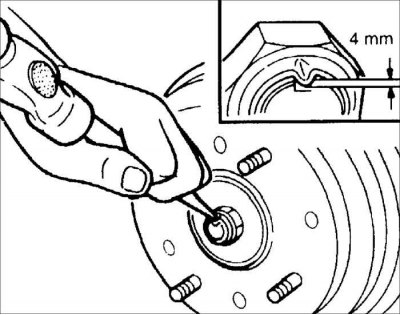

8. Наверните новую гайку с буртиком и забейте буртик гайки в паз ступицы.
Момент затяжки: 210–279 Н·м
9. Установите колесо.
10. Затяните гайки крепления колеса.
Момент затяжки: 88–118 Н·м
12. Опустите автомобиль.
13. Проверьте углы установки задних колес.
