Рис. 7.1. Передняя подвеска: 1 – телескопическая амортизаторная стойка; 2, 3 – болты; 4 – штанга стабилизатора поперечной устойчивости; 5 – нижний рычаг с шаровой опорой; 6 – опора нижнего рычага; 7 – поворотный кулак; 8 – стойка стабилизатора; 9 – опора телескопической стойки
Основным элементом передней подвески является телескопическая амортизаторная стойка 1 (рис. 7.1), совмещающая функции телескопического элемента, направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова.

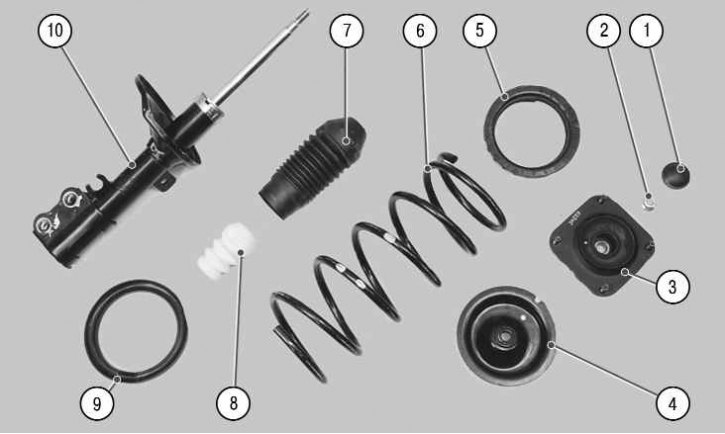

Рис. 7.2. Телескопическая амортизаторная стойка передней подвески: 1 – защитная крышка; 2 – гайка штока стойки; 3 – верхняя опора стойки; 4 – верхняя опорная чашка пружины; 5 – верхняя прокладка пружины; 6 – пружина передней подвески; 7 – защитный чехол; 8 – буфер хода сжатия; 9 – нижняя прокладка пружины; 10 – корпус телескопической стойки
На телескопической амортизаторной стойке собраны витая цилиндрическая пружина 6 (рис. 7.2), пенополиуретановый буфер 8 хода сжатия и верхняя опора 3 стойки в сборе с подшипником. Верхняя опора прикреплена четырьмя гайками к чашке брызговика кузова и за счет своей эластичности обеспечивает качание стойки при ходах подвески и гасит колебания, а установленный в верхней опоре упорный подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами.

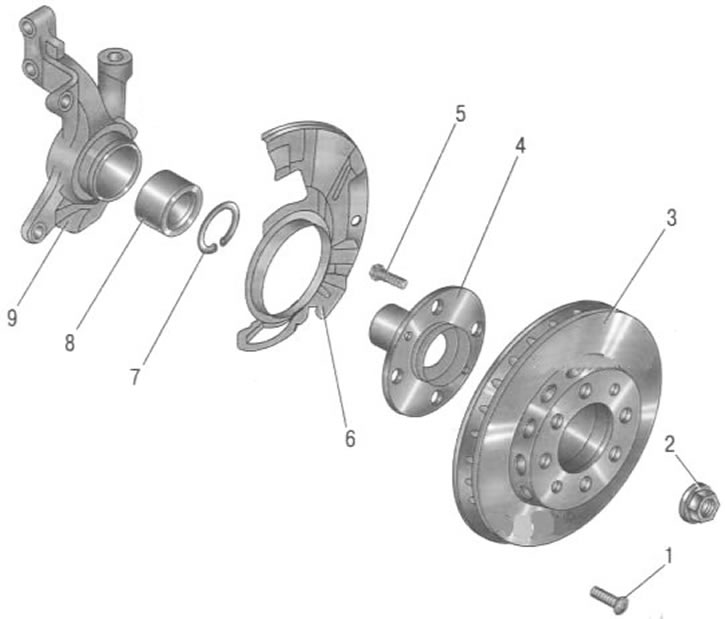

Рис. 7.3. Поворотный кулак передней подвески: 1 – винт крепления тормозного диска; 2 – гайка; 3 – тормозной диск; 4 – ступица; 5 – шпилька; 6 – защитный кожух; 7 – стопорное кольцо; 8 – подшипник ступицы; 9 – поворотный кулак
В поворотном кулаке запрессован двухрядный радиально-упорный подшипник 8 (рис. 7.3) закрытого типа, на внутренних кольцах которого установлена с натягом ступица колеса 4. Подшипник затягивается гайкой 2 на хвостовике корпуса наружного шарнира привода колес, в процессе эксплуатации не регулируется.
Подрамник крепится к кузову с помощью резиновых опор и сайлентблоков.
Нижняя часть поворотного кулака 7 (см. рис. 7.1) соединена шаровой опорой с нижним рычагом 5 подвески, а его верхняя часть крепится к телескопической стойке двумя болтами 2 и 3.
Нижний рычаг крепится к поперечине передней подвески кузова автомобиля с помощью двух сайлентблоков, запрессованных в корпус рычага и в его опору 6.
Штанга стабилизатора поперечной устойчивости 4 с установленными на ней разрезными резиновыми втулками соединена с поперечиной передней подвески двумя скобами, а с телескопическими стойками передней подвески – стойками стабилизатора 8 с шаровыми шарнирами.
Проверка технического состояния передней подвески на автомобиле описана в подразделе «Проверка технического состояния деталей передней подвески на автомобиле».
