Вам потребуются: пассатижи, ключи «на 12», «на 14», «на 22», молоток.
1. Слейте жидкость из бачка насоса гидроусилителя рулевого управления (см. «Замена бачка гидроусилителя рулевого управления»).
2. Ослабьте хомут крепления шланга подачи жидкости к патрубку насоса гидроусилителя рулевого управления, сжав пассатижами его отогнутые ушки. Сдвиньте хомут по шлангу и отсоедините шланг от патрубка (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления»).
3. Выверните регулировочный болт...

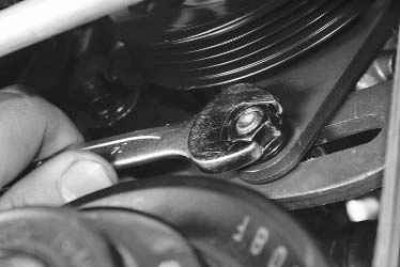

4. ...отверните гайку крепления насоса к регулировочной планке...

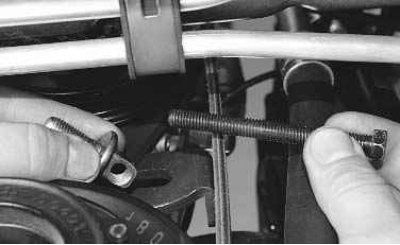

5. ...выньте болт и извлеките ползун натяжного устройства.

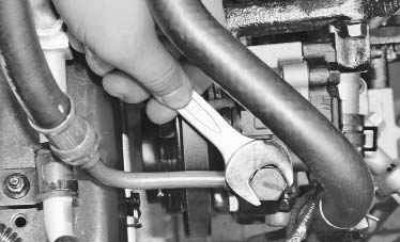

6. Выверните болт-штуцер крепления трубопровода высокого давления к штуцеру насоса гидроусилителя рулевого управления...

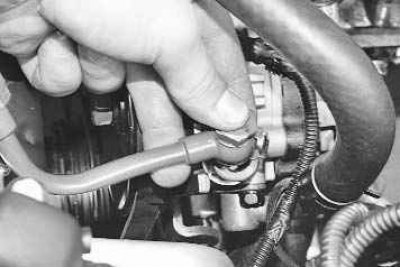

7. ...и отсоедините трубопровод.
Внимание! Примите меры, предотвращающие вытекание рабочей жидкости из трубопроводов, заглушив их, например, деревянными пробками.

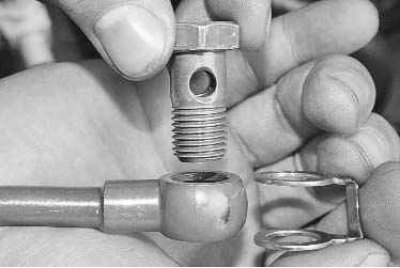

8. Извлеките болт-штуцер из наконечника трубопровода высокого давления и снимите уплотнительные прокладки. Сильно обжатые или деформированные прокладки замените.

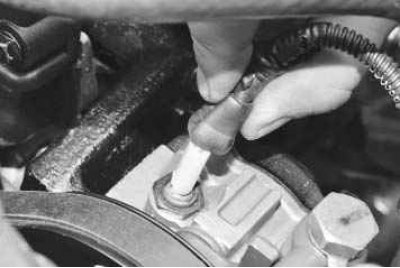

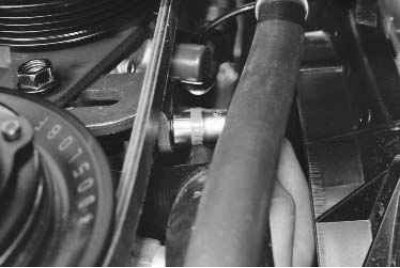

9. Сдвиньте защитный чехол наконечника провода датчика давления в системе гидроусилителя рулевого управления...

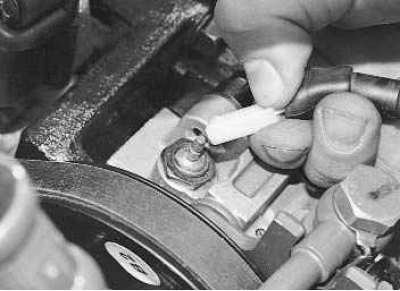

10. ...и отсоедините наконечник провода от датчика.
Примечание. Датчик давления в системе гидроусилителя рулевого управления практически никогда не выходит из строя. В случае необходимости его замены, отсоединив от датчика провод, выверните датчик из корпуса насоса и вверните новый.
11. Снимите ремень привода насоса гидроусилителя рулевого управления и компрессора кондиционера (см. «Замена ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера»).

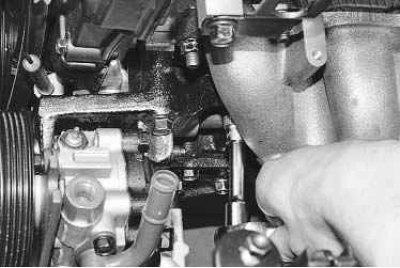

12. Выверните три болта крепления кронштейна насоса гидроусилителя рулевого управления к блоку цилиндров двигателя...

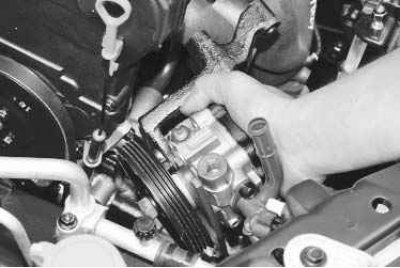

13. ...и снимите насос в сборе с кронштейном.

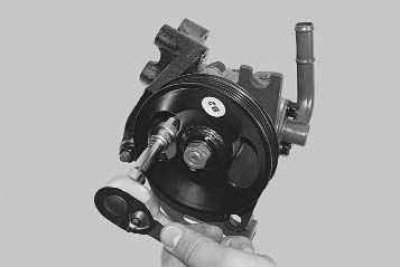

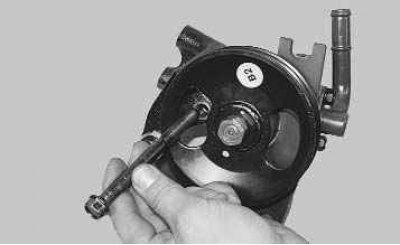

14. Через отверстие в шкиве насоса гидроусилителя рулевого управления выверните болт крепления насоса к кронштейну...
15. ...выньте болт...

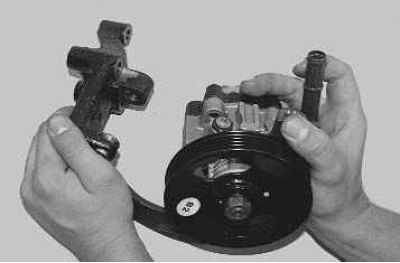

16. ...и снимите кронштейн.

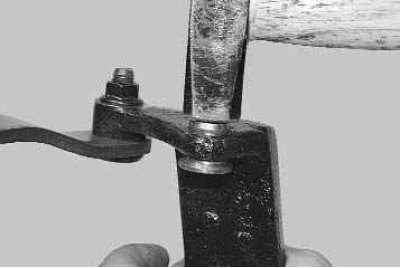

17. Внимательно осмотрите втулку в кронштейне. Сильно изношенную втулку замените. Для этого выбейте ее молотком...

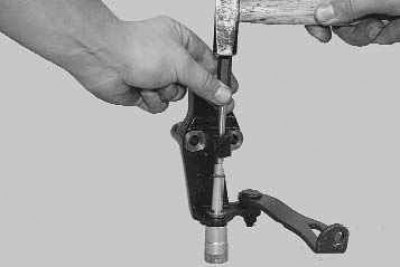

18. ...и запрессуйте новую втулку оправкой подходящего размера.
19. Установите насос гидроусилителя рулевого управления в порядке, обратном снятию.
20. Отрегулируйте натяжение ремня привода насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремня привода компрессора кондиционера и насоса гидроусилителя рулевого управления»).
21. Залейте жидкость в систему гидроусилителя рулевого управления и удалите из нее воздух (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления»).
