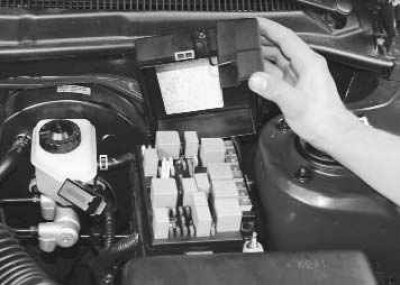

Рис. 10.1. Схема расположения реле и предохранителей и их назначение
Большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (рис. 10.1). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью «FUSE PULLER», см. рис. 10.1).
Таблица 10.1. Цепи, защищаемые предохранителями, находящимися в монтажном блоке реле и предохранителей, расположенном в моторном отсеке
Примечание. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).
Цвет корпуса предохранителя и его соответствие номиналу

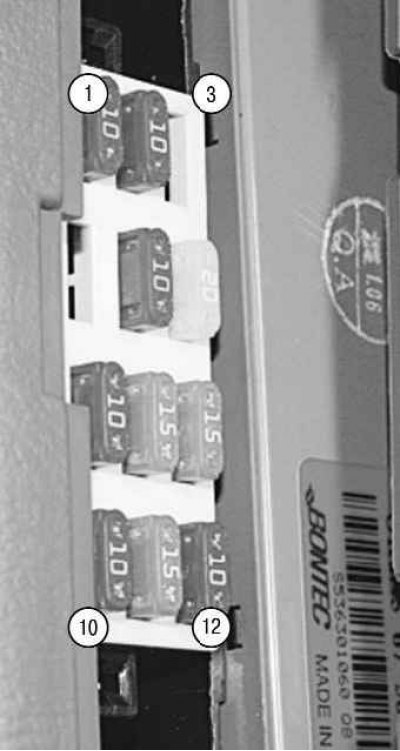

Рис. 10.2. Монтажный блок предохранителей, расположенный в салоне
Часть предохранителей расположена в монтажном блоке салона (рис. 10.2) под панелью приборов справа.

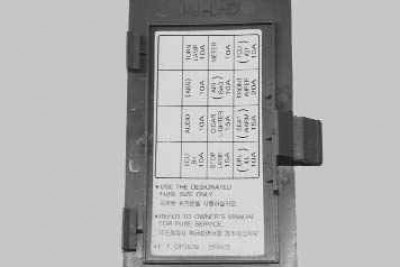

Цепи, защищаемые предохранителями, обозначены на внутренней стороне крышки и приведены в табл. 10.2.

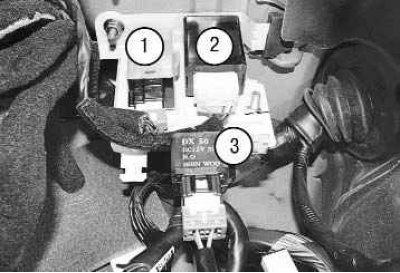

Рис. 10.3. Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар
Над монтажным блоком предохранителей находится монтажный блок дополнительных реле (рис. 10.3). Для доступа к монтажному блоку необходимо снять левую нижнюю облицовку панели приборов (см. «Снятие и установка левой нижней облицовки панели приборов»).
Таблица 10.2. Цепи, защищаемые предохранителями, находящимися в монтажном блоке предохранителей, расположенном в салоне
