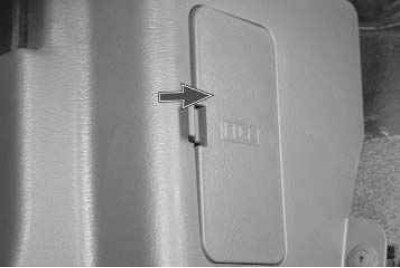

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, отжав фиксатор в направлении, указанном стрелкой.

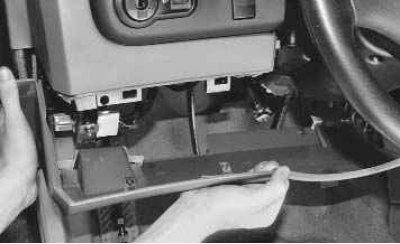

2. Для получения доступа к монтажному блоку дополнительных реле снимите левую нижнюю облицовку панели приборов (см. «Снятие и установка левой нижней облицовки панели приборов»).

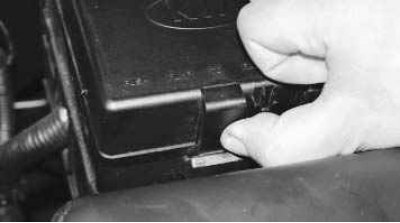

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор...

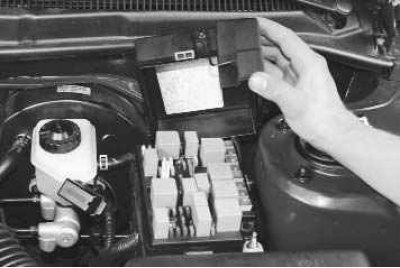

4. ...и откройте его крышку.

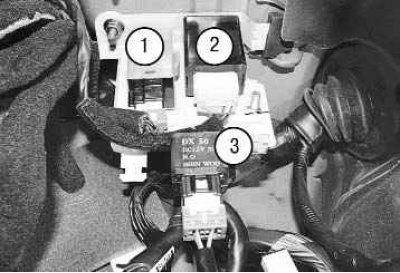

Рис. 10.3. Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар
5. Прежде чем заменить перегоревшие предохранитель, реле или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2, а также на рис. 10.3 цепи, которые защищает данный предохранитель, реле или плавкая вставка.
Внимание! Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

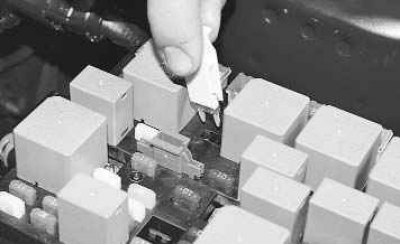

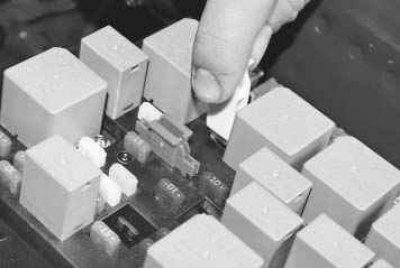

6. Зацепите пинцетом, находящимся в монтажном блоке, предохранитель...
7. ...и извлеките его из контактного разъема.

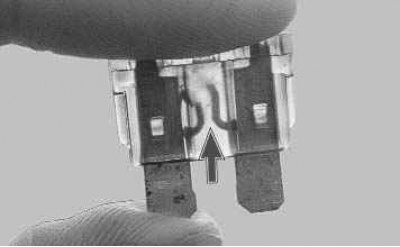

8. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя можно использовать запасной предохранитель того же номинала (и цвета).

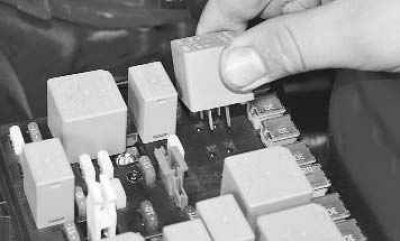

9. При необходимости замены извлеките реле, покачивая его из стороны в сторону.
10. Плавкие вставки заменяются аналогично реле.

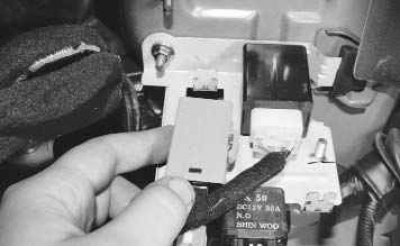

11. Для замены дополнительных реле снимите реле с держателя, потянув реле в сторону от монтажного блока...

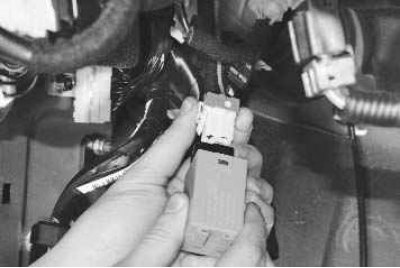

12. ...и отсоедините от реле колодку жгута проводов, отжав фиксатор колодки.
13. Установите детали в порядке, обратном снятию.
