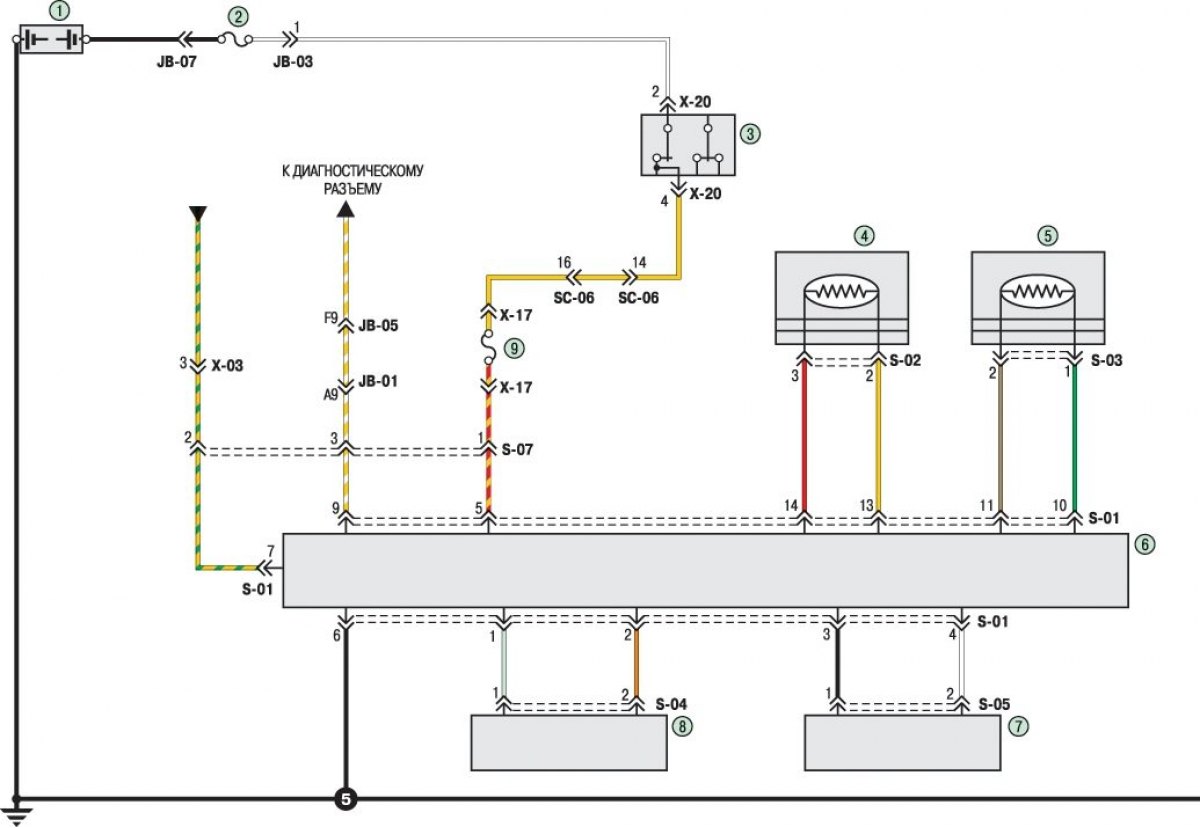

Соединения системы пассивной безопасности (SRS)
Открыть большую картинку в новой вкладке »
1 - аккумуляторная батарея; 2 - плавкая вставка IG1 (20 А); 3 - выключатель (замок) зажигания; 4 - модуль подушки безопасности переднего пассажира; 5 - модуль подушки безопасности водителя; 6 - электронный блок управления системой пассивной безопасности (SRS); 7 - электрозапал модуля подушки безопасности переднего пассажира; 8 - электрозапал модуля подушки безопасности водителя; 9 - предохранитель AIR BAG (10 А)
