Циркуляцию жидкости в системе создает водяной насос. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры, камеры сгорания и затем поступает к термостату. В зависимости от положения клапана термостата жидкость поступает в водяной насос (при низкой температуре) или радиатор (при высокой температуре).
Радиатор с вертикальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В верхнем бачке радиатора находится наливная горловина, закрытая пробкой. На автомобиль с автоматической коробкой передач в нижний бачок устанавливают теплообменник для охлаждения рабочей жидкости коробки передач. В правой части нижнего бачка радиатора находится сливной кран. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубок шланга, соединяющего радиатор с расширительным бачком.
Примечание. Исправность клапанов пробки радиатора очень важна для нормальной работы системы охлаждения. Однако часто при возникновении проблем (закипание охлаждающей жидкости и пр.) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии – к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

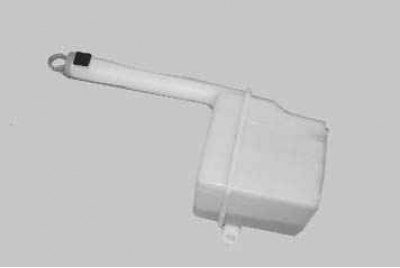

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. На пластмассовой пробке бачка, закрывающей его горловину, установлен указатель, на который нанесены метки «F» (полный) и «L» (низкий) для контроля уровня охлаждающей жидкости.

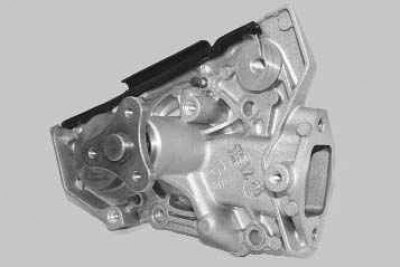

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней поверхности блока цилиндров и приводится во вращение от шкива коленчатого вала общим с генератором поликлиновым ремнем. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

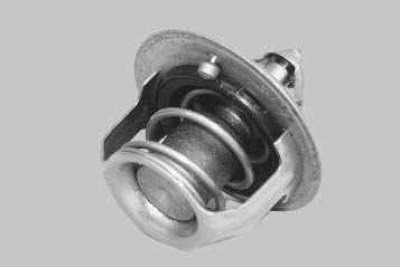

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Термостат установлен в корпусе, закрепленном на головке блока цилиндров. При температуре охлаждающей жидкости до 82°C термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 82°C термостат начинает открываться, а при 95°C открывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентиляторы системы охлаждения (с пластмассовыми многолопастными крыльчатками) служат для дополнительного обдува радиатора, включаются и выключаются по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентиляторы могут вращаться с малой и большой скоростью. Изменение скоростного режима вентиляторов обеспечивается блоком управления двигателем. Электровентиляторы в сборе с кожухом закреплены на радиаторе системы охлаждения.
В систему охлаждения с помощью шлангов также включен радиатор отопителя салона.
Систему заполняют жидкостью (антифризом), не замерзающей при температуре окружающей среды до –40°C. Рекомендуемый тип охлаждающей жидкости указан в приложении 2.
Примечание. Порядок замены охлаждающей жидкости описан в подразделе «Замена охлаждающей жидкости».
Внимание! Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Внимание! Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.
Внимание! Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!
