Внимание! Снимайте радиатор только на холодном двигателе.
Вам потребуются: ключ «на 10», пассатижи, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите воздуховод воздушного фильтра (см. «Снятие и установка воздушного фильтра»).
3. Отсоедините колодки жгутов проводов от электродвигателей вентиляторов (см. «Снятие и установка электровентиляторов радиатора»).
4. Отсоедините от кожуха правого электровентилятора держатель жгута проводов моторного отсека (см. «Снятие и установка электровентиляторов радиатора»).

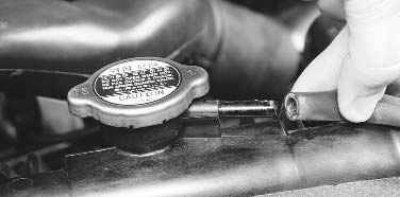

5. Снимите шланг расширительного бачка с патрубка радиатора.

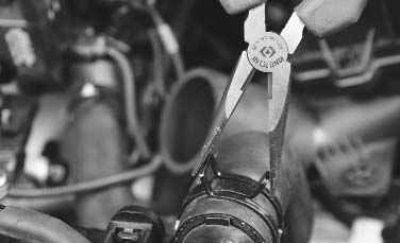

6. Ослабьте хомут крепления шланга к патрубку радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу...

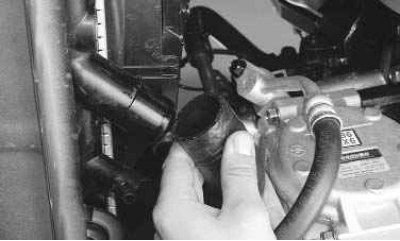

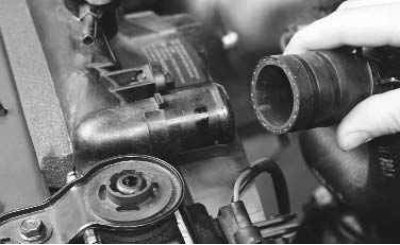

7. ...и снимите шланг с патрубка.
8. Снимите брызговики двигателя (см. «Снятие и установка брызговиков двигателя»).
9. Аналогичным образом отсоедините шланг от патрубка нижнего бачка радиатора.

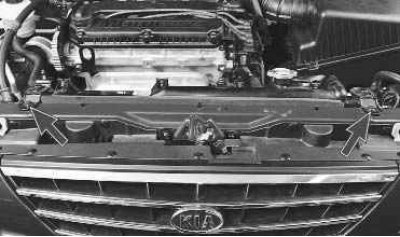

Примечание. Так расположены болты крепления верхних опор радиатора к верхней поперечине рамки радиатора.

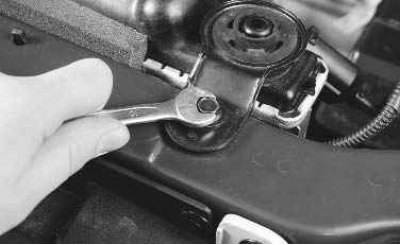

10. Выверните болт крепления верхней опоры радиатора к верхней поперечине рамки радиатора...

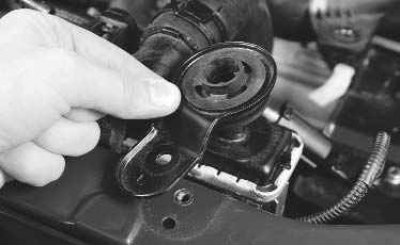

11. ...и снимите верхнюю опору.
12. Аналогично демонтируйте вторую верхнюю опору радиатора.

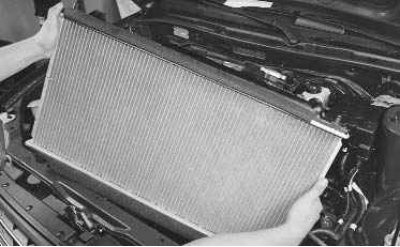

13. Извлеките радиатор из моторного отсека.

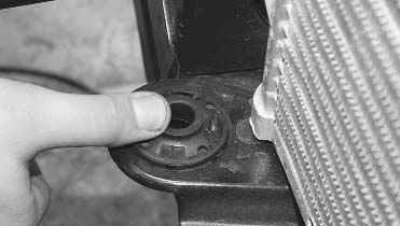

Примечание. На штифты нижнего бачка радиатора надеты резиновые подушки нижних опор, устанавливаемые в отверстия кронштейнов в нижней поперечине рамки радиатора. Снимите их со штифтов...
Примечание. ...или выньте из кронштейнов поперечины, если они остались в отверстиях, и осмотрите.

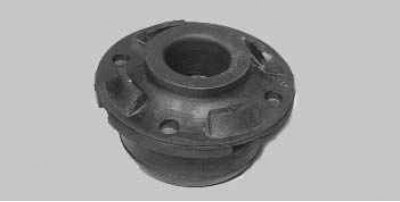

Примечание. Сильно обжатые или затвердевшие подушки замените.
14. Осмотрите подушки верхних опор радиатора. Сильно деформированные или затвердевшие подушки замените.
Выверните болты и снимите с радиатора электровентиляторы с кожухами (см. «Снятие и установка электровентиляторов радиатора»).
15. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.
16. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см²) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
17. Установите электровентиляторы и радиатор системы охлаждения двигателя в последовательности, обратной снятию.
Примечание. Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
18. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).
