Разборка насоса – довольно трудоемкая работа, поэтому при неисправности рекомендуем заменять насос в сборе.
Вам потребуются: ключи «на 10», «на 12» (торцовая головка), отвертка с плоским лезвием, а также все инструменты, необходимые для снятия ремня привода генератора и водяного насоса (см. «Замена ремня привода генератора и водяного насоса»), ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).
1. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
2. Снимите ремень привода генератора и водяного насоса (см. «Замена ремня привода генератора и водяного насоса»).

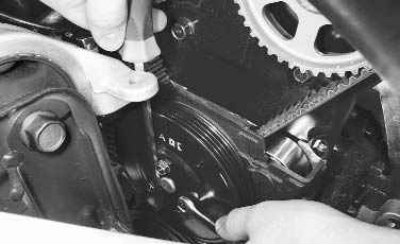

3. Выверните три болта крепления шкива к фланцу водяного насоса, зафиксировав его от проворачивания отверткой, как показано на фото...

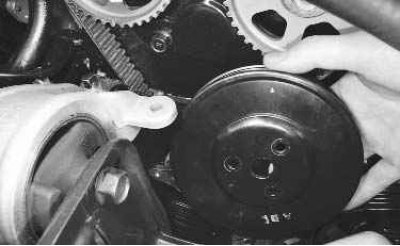

4. ...и снимите шкив.
5. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).
Внимание! После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут повредить клапаны.

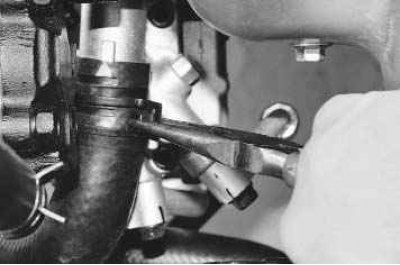

6. Ослабьте хомут крепления шланга к патрубку водяного насоса, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу и отсоедините шланг.

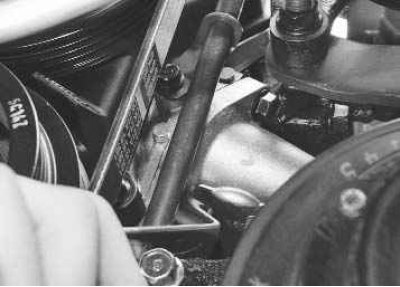

7. Выверните два болта крепления патрубка к корпусу водяного насоса...

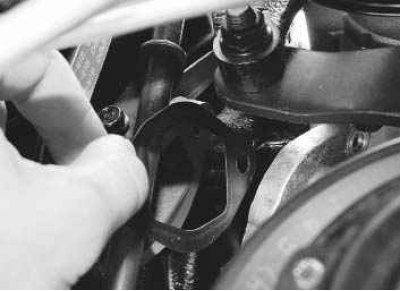

8. ...снимите патрубок и его уплотнительную прокладку.
Примечание. Замените уплотнительную прокладку патрубка водяного насоса независимо от ее состояния.
9. Выверните болт крепления кронштейна трубки маслоизмерительного щупа к корпусу водяного насоса и снимите кронштейн.

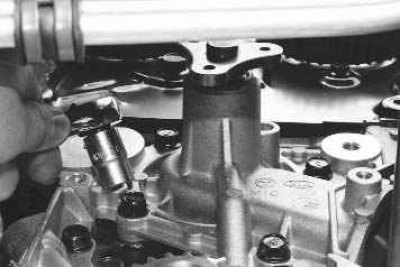

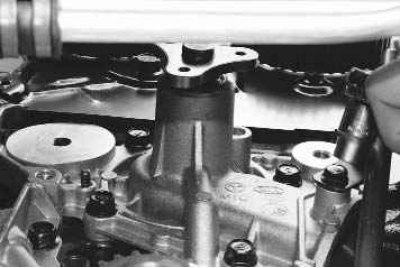

10. Выверните болты крепления водяного насоса к блоку цилиндров...

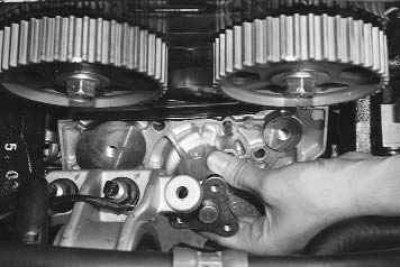

11. ...и снимите насос.
Примечание. Соединение корпуса водяного насоса и блока цилиндров уплотнено герметиком. Какая-либо прокладка отсутствует.
12. Очистите от герметика сопрягаемые поверхности блока цилиндров и корпуса водяного насоса.
Примечание. Не обезжиривайте сопрягаемые поверхности блока и корпуса насоса перед нанесением герметика, только тщательно удалите с них охлаждающую жидкость. Это обеспечит возможность легкой разборки соединения при необходимости в дальнейшем.
13. Установите водяной насос и все снятые детали в обратном порядке, нанеся при этом герметик на сопрягаемые поверхности водяного насоса и блока цилиндров.
Внимание! Заливать охлаждающую жидкость и пускать двигатель после установки водяного насоса можно не ранее чем через один час, это время необходимо для полимеризации герметика.
14. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Регулировка натяжения ремня привода газораспределительного механизма»).
15. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).
16. Отрегулируйте натяжение ремней приводов генератора и водяного насоса (см. «Замена ремня привода генератора и водяного насоса»; «Замена ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера»).
