- упало давление в системе смазки двигателя. Причиной этой неисправности часто бывает повышенный износ шеек распределительного вала и гнезд подшипников распределительного вала в головке блока цилиндров. При износе гнезд заменяют головку блока в сборе, так как гнезда выполнены непосредственно в ее корпусе;
- стук клапанов при исправных гидрокомпенсаторах зазоров в механизме привода клапанов. Вызывается повышенным износом кулачков распределительного вала из-за применения низкокачественного моторного масла или повреждения масляного фильтра.
Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»), а также отвертка, микрометр.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
3. Снимите воздушный фильтр и отсоедините от дроссельного узла воздухоподводящий патрубок (см. «Снятие и установка воздушного фильтра»).
4. Снимите ремень привода распределительных валов (см. «Замена ремня привода газораспределительного механизма»).
5. Снимите зубчатые шкивы с распределительных валов впускных и выпускных клапанов (см. «Замена сальника распределительного вала»).
6. Выверните болты крепления задней крышки ремня привода газораспределительного механизма...
7. ...и снимите крышку.

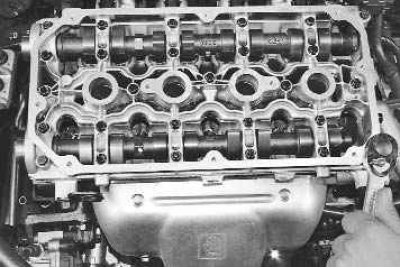

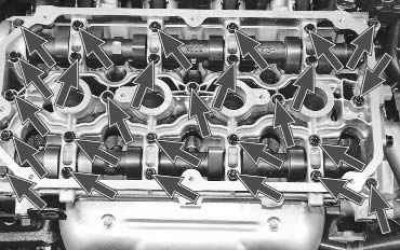

Примечание. Так расположены болты крепления корпуса подшипников распределительных валов к головке блока цилиндров.
8. Выверните болты крепления корпуса подшипников распределительных валов к головке блока цилиндров.

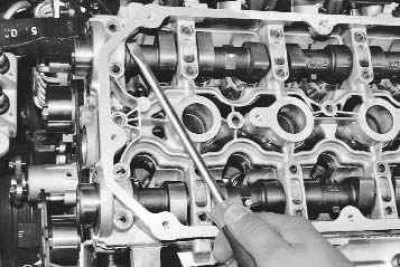

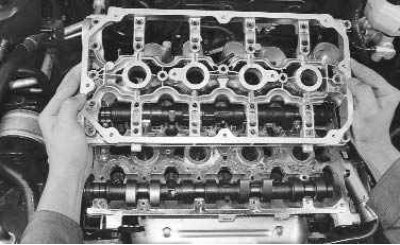

9. Аккуратно подденьте отверткой корпус подшипников распределительных валов...
10. ...и снимите корпус.

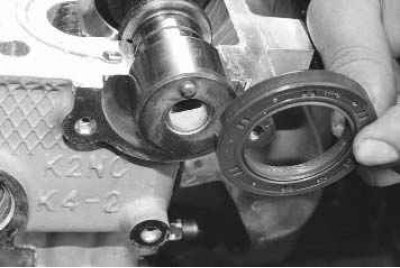

11. Снимите с передних концов распределительных валов сальники...

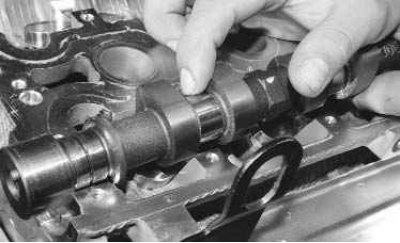

12. ...и выньте распределительные валы из опор головки блока цилиндров.
Примечание. Распределительные валы пометьте любым способом, чтобы при сборке установить их на прежние места.

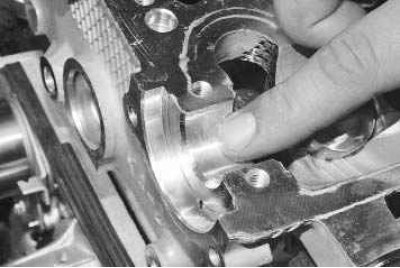

13. Внимательно осмотрите опоры на корпусе подшипников распределительных валов...
14. ...и на головке блока цилиндров. Если поверхность подшипников чрезмерно повреждена, замените головку блока цилиндров или корпус подшипников распределительных валов.

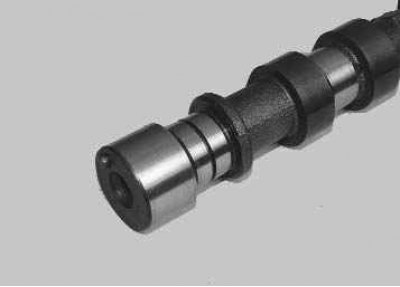

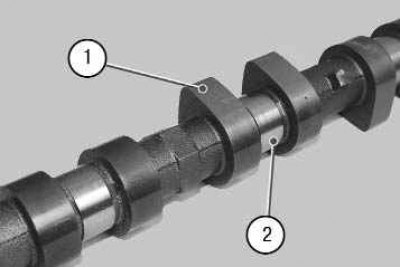

15. Внимательно осмотрите распределительные валы. На резьбе в отверстиях для крепления зубчатого шкива не должно быть повреждений и износа. Поверхности опорных шеек 2 и кулачков 1 должны быть хорошо отполированы и без повреждений. На рабочих поверхностях шеек 2 не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипников в головке блока. Если на рабочих поверхностях кулачков 1 есть следы заеданий, перегрева, глубокие риски или износ в виде огранки, замените вал.
Внимание! Шлифовка кулачков распределительного вала для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.
16. Установите распределительный вал крайними шейками на две призмы, помещенные на поверочную плиту, и измерьте индикатором биение средних шеек. При биении более 0,03 мм или несоосности шеек замените вал, так как его правка не допускается.
17. Измерьте высоту профиля кулачков (размер между вершиной и затылочной частью кулачка) и сравните с номинальным и предельно допустимым размерами. Номинальный размер – 42,870 мм, предельно допустимый – 42,868 мм. При износе, превышающем допустимое значение, замените распределительный вал, так как перешлифовка кулачков на ремонтный размер не предусмотрена.
18. Измерьте диаметр каждой опорной шейки подшипников распределительных валов. Шейки измеряйте в нескольких точках как по диаметру, так и по длине (это позволит определить овальность и конусность, если они есть). Разница в измерениях не должна превышать 0,03 мм. Если диаметр любой шейки меньше предельно допустимого, замените распределительный вал.
Примечание. Номинальный диаметр опорной шейки распределительного вала – 33,961 мм, предельно допустимый – 26,910 мм.
19. Смажьте тонким слоем моторного масла шейки и кулачки распределительных валов и установите их в головку блока цилиндров.

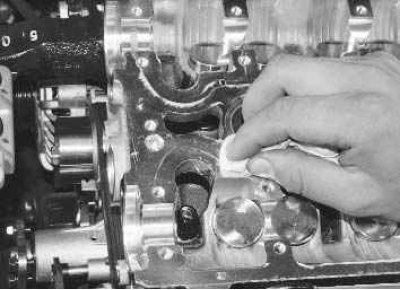

20. Очистите от герметика привалочные поверхности корпуса подшипников распределительных валов...
21. ...и головки блока цилиндров.

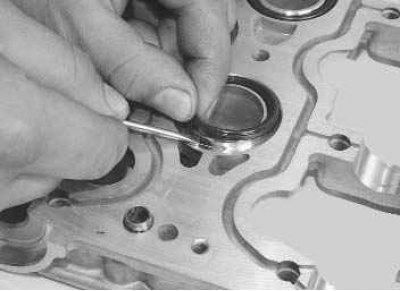

22. Извлеките из пазов в корпусе подшипников распределительных валов уплотнительные кольца, подцепив их отверткой. Замените кольца независимо от их состояния.

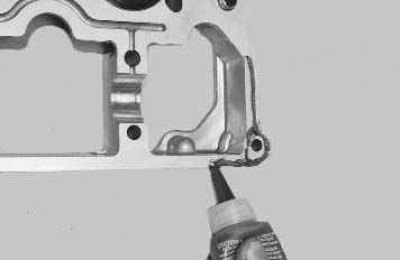

23. Перед установкой корпуса подшипников распределительных валов нанесите на его привалочную поверхность тонкий слой герметика Loctite 574.
Внимание! При нанесении герметика на привалочную поверхность корпуса подшипников распределительных валов следите за тем, чтобы герметик не попал в масляные каналы.
Внимание! Пускать двигатель разрешается не ранее чем через 1 ч после нанесения герметика.
24. Установите корпус подшипников распределительных валов и затяните болты его крепления моментом 11,2–14,2 Н·м равномерно крест-накрест, начиная со средних опор.

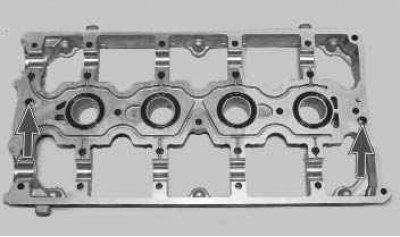

Примечание. Корпус подшипников распределительных валов центрируется втулками, запрессованными в его корпус. Перед установкой корпуса проверьте их наличие и правильность запрессовки.
25. Запрессуйте новые сальники распределительных валов (см. «Замена сальника распределительного вала»).
26. Установите детали в порядке, обратном снятию.
